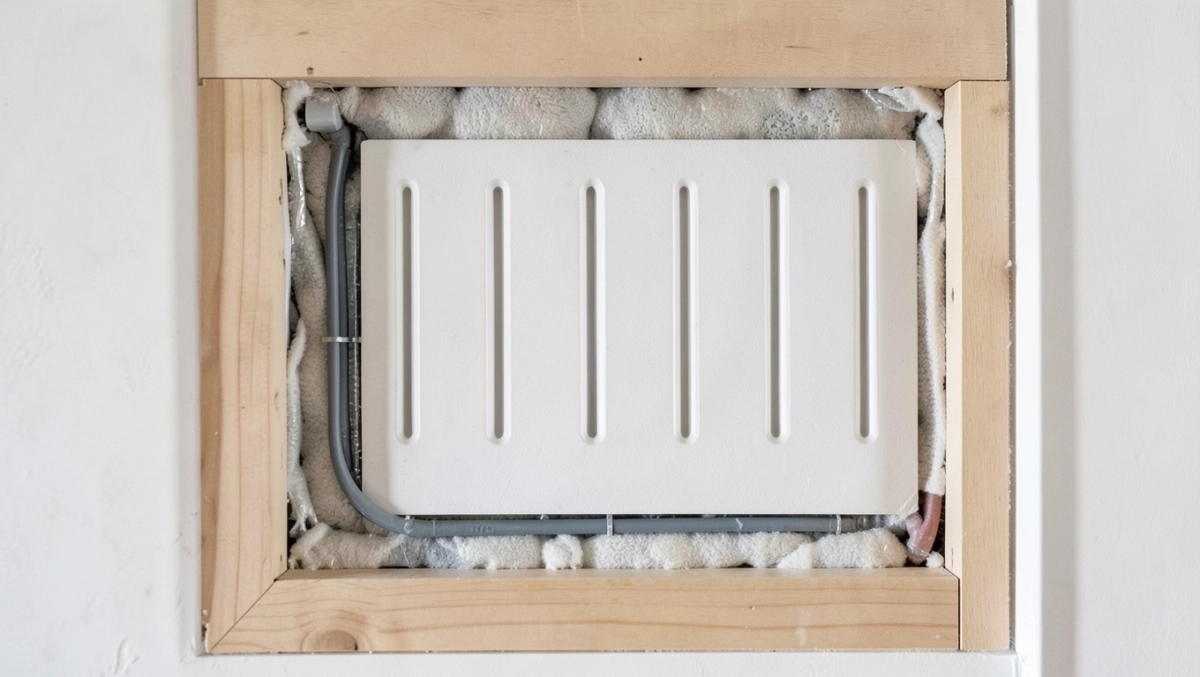

Ogrzewanie ścienne wodne płytą GK – montaż i zalety

Wyobraź sobie, że w Twoim domu ściany są zimne jak lód, a grzejniki zajmują cenne miejsce pod oknami, psując każdy wystrój. Wodne ogrzewanie ścienne pod płytami gipsowo-kartonowymi zmienia to w subtelny strumień ciepła rozchodzący się równomiernie, bez widocznych elementów. W tym tekście rozłożymy na czynniki pierwsze budowę takiego systemu, krok po kroku montaż, optymalne temperatury czynnika grzewczego oraz materiały rurkowe, które decydują o trwałości i efektywności.

• Budowa ogrzewania ściennego wodnego z płytami GK
• Montaż wodnego ogrzewania ściennego pod płytami GK
• Temperatury czynnika w ogrzewaniu ściennym płytą GK
• Materiały rurkowe do ogrzewania ściennego wodnego GK
• Zalety ogrzewania ściennego wodnego z płytami GK
• Porównanie z podłogowym w systemach GK ściennych
• Efektywność ogrzewania ściennego GK z pompami ciepła
• Pytania i odpowiedzi: Ogrzewanie ścienne wodne płytą GK

Budowa ogrzewania ściennego wodnego z płytami GK

System wodnego ogrzewania ściennego z płytami GK opiera się na cienkich rurkach z czynnikiem grzewczym, zatopionych w specjalnych płytach gipsowo-kartonowych. Te płyty, o grubości zazwyczaj 12,5 mm, pełnią rolę nośnika i dystrybutora ciepła. Podstawa to izolacyjna warstwa z wełny mineralnej lub pianki, która zapobiega ucieczce energii na zewnątrz ściany. Rozdzielacz z pompą obiegową zarządza przepływem wody, a termostaty precyzyjnie regulują temperaturę w każdym pomieszczeniu.

Wariant suchy wykorzystuje gotowe panele z fabrycznie wbudowanymi rurkami, co upraszcza instalację w lekkich konstrukcjach szkieletowych. Mokry system wymaga wylewki gipsowej lub kleju, wypełniającej przestrzenie między rurkami dla lepszego przewodzenia ciepła. Oba typy integrują się z płytami GK standardowych formatów, zachowując estetykę suchej zabudowy. Kluczowe jest zachowanie odległości między rurkami na poziomie 15-20 cm, co zapewnia jednolite nagrzewanie powierzchni.

Warstwy konstrukcyjne

Zobacz także: Mocowanie płyty gk do płyty OSB: Przewodnik krok po kroku

• Izolacja termiczna: 10-20 mm pianki lub maty z folii aluminiowej.
• Rurki grzewcze: układ w pętli lub meander, o średnicy 10-16 mm.
• Wylewka lub klej: 5-10 mm dla wariantu mokrego.
• Płyta GK: perforowana dla lepszej dyfuzji ciepła.
• Wykończenie: szpachla i farba dyfuzyjna.

Taka budowa gwarantuje szybki rozruch – ściana nagrzewa się w 20-30 minut. Specjaliści podkreślają, że perforacja płyt GK zwiększa efektywność o 15 procent w porównaniu do gładkich powierzchni.

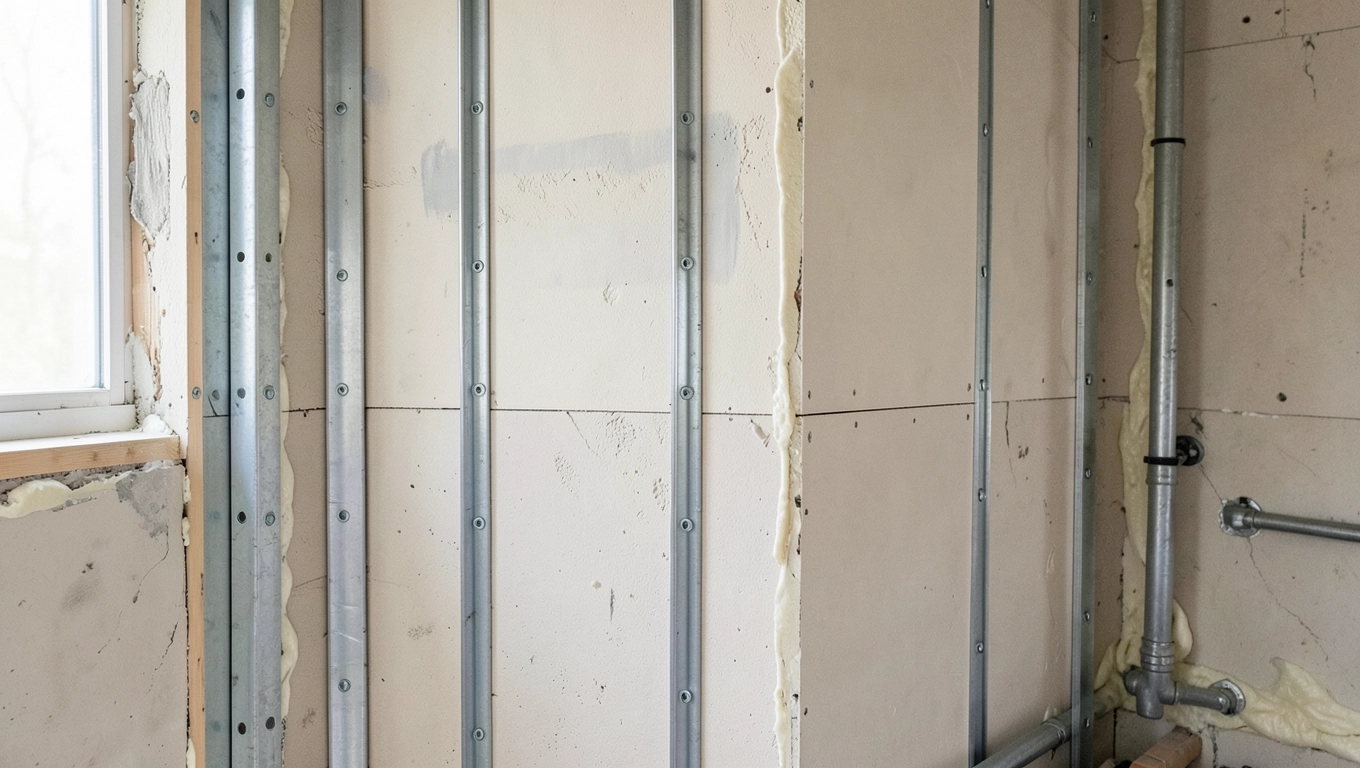

Montaż wodnego ogrzewania ściennego pod płytami GK

Montaż zaczyna się od przygotowania ściany nośnej lub szkieletu, gdzie mocuje się profile metalowe o rozstawie 60 cm. Izolację termiczną przykleja się bezpośrednio do podłoża, unikając mostków termicznych. Rurki układa się w wzór meandrowy, mocując klipsami co 50 cm, z zachowaniem spadku 1-2 promile dla odpowietrzenia. Po podłączeniu do rozdzielacza testuje się szczelność pod ciśnieniem 6 barów przez 24 godziny.

W technologii suchej panele GK zintegrowane z rurkami snapują na profile, co skraca czas pracy do jednego dnia na pomieszczenie 20 m². Dla wariantu mokrego nanosi się masę gipsową, wciskając rurki i wygładzając powierzchnię. Po 48 godzinach schnięcia szpachluje się fugi i maluje farbą paroprzepuszczalną. Ważne, by unikać nadmiernego obciążenia – maksymalnie 15 kg/m² na ścianie.

Zobacz także: Czym gruntować płyty GK przed malowaniem?

Kroki montażu w punktach

• Demontaż starych grzejników i przygotowanie podłoża.
• Mocowanie izolacji i profili.
• Układanie rurek z podłączeniem próbnym.
• Wypełnienie i osadzanie płyt GK.
• Test hydrauliczny i kalibracja termostatów.
• Wykończenie dekoracyjne.

W realnym przypadku remontu starego mieszkania w bloku, instalacja zajęła trzy dni, eliminując problem zimnych ścian narożnych. Właściciel odnotował ulgę po latach marznięcia przy parapetach.

Unikaj błędów jak zbyt gęsty układ rurek blisko podłogi – to powoduje nierównomierne nagrzewanie stóp.

Temperatury czynnika w ogrzewaniu ściennym płytą GK

Optymalna temperatura czynnika grzewczego w ogrzewaniu ściennym GK wynosi 30-45°C na zasilaniu, z powrotem 25-35°C, co wystarcza do osiągnięcia 21°C w pomieszczeniu. Niższe wartości zapobiegają przegrzaniu powierzchni ściany powyżej 28°C, zgodnie z normami DIN. W strefach zewnętrznych ścian stosuje się do 40°C, by kompensować straty ciepła. Regulator mieszający utrzymuje deltę 5-7°C między zasilaniem a powrotem.

Latem system chłodzący pracuje przy 16-18°C, wymagając izolacji parowej dla kondensacji. W połączeniu z rekuperacją efektywność rośnie o 20 procent. Ekspert z branży instalacyjnej podkreśla: „Klucz to precyzyjne sterowanie – unikamy skoków temperatury powyżej 4°C na godzinę”.

Takie parametry minimalizują zużycie energii, dając oszczędności rzędu 25 procent rocznie w porównaniu do konwekcyjnych grzejników.

Materiały rurkowe do ogrzewania ściennego wodnego GK

Rurki z polietylenu usieciowanego PEX-a, o średnicy 12-16 mm i ściance 2 mm, dominują ze względu na elastyczność i odporność na korozję. PE-RT oferuje lepszą odporność na wysoką temperaturę do 70°C, idealny dla kotłów gazowych. Aluminium zbrojone PERT łączy lekkość z przewodzeniem ciepła, redukując opory hydrauliczne o 10 procent. Wszystkie muszą spełniać normę PN-EN ISO 15875.

Długość pętli nie przekracza 80-100 m, by uniknąć spadku ciśnienia. Złączki zaciskowe lub gwintowane zapewniają szczelność bez kleju. W płytach GK rurki układa się z promieniem gięcia minimum 5 średnic. Testy laboratoryjne pokazują żywotność ponad 50 lat przy pH wody 7-8,5.

Porównanie materiałów rurkowych

Wybór zależy od źródła ciepła – PEX dla pomp, PE-RT dla kotłów.

Zalety ogrzewania ściennego wodnego z płytami GK

Główne zalety to niewidoczność systemu, uwalniająca przestrzeń na meble i dekoracje. Ciepło promieniuje konwekcyjnie i radiacyjnie, dając uczucie komfortu bez suchości powietrza. Oszczędności energii sięgają 30 procent dzięki niskim temperaturom pracy. Ściany suche eliminują kondensację, chroniąc przed pleśnią w wilgotnych klimatach.

W nowym domu pod Warszawą instalacja zastąpiła grzejniki, podnosząc wartość nieruchomości o 10 procent według rzeczoznawcy. Mieszkańcy chwalą brak kurzu unoszącego się jak przy radiatorach. System działa cicho, bez bulgotania wody. Integracja z inteligentnym domem pozwala na strefowe sterowanie via app.

Redukcja mostków termicznych w narożnikach poprawia izolacyjność całego budynku. Dla alergików to błogosławieństwo – brak powierzchni grzewczych zbierających pył.

Porównanie z podłogowym w systemach GK ściennych

Ogrzewanie ścienne GK nagrzewa szybciej niż podłogowe – 15 minut vs 1 godzina – dzięki mniejszej masie termicznej. Podłogowe lepiej sprawdza się w otwartych przestrzeniach, ścienne w wysokich pokojach powyżej 2,7 m. Oba używają podobnych rurek i temperatur, ale ścienne unika efektu „gorących stóp, zimnej głowy”. Efektywność COP jest zbliżona, około 4,0 dla pomp ciepła.

W hybrydzie ścienne-podłogowe ciepło rozkłada się idealnie: podłoga 20 procent, ściany 80 procent mocy. Montaż ścienny prostszy w remontach, bez podnoszenia podłóg. Koszt na m²: ścienne 150-200 zł, podłogowe 200-250 zł. Ścienne lepiej chłodzi latem, z wydajnością 100 W/m².

Porównanie kluczowych parametrów

• Czas rozruchu: ścienne 20 min, podłogowe 60 min.
• Moc grzewcza: 80-120 W/m² vs 100-150 W/m².
• Koszt instalacji: niższy o 20 procent dla ścian.
• Komfort: radiacyjny równomierny w ścianach.

Efektywność ogrzewania ściennego GK z pompami ciepła

Z pompami ciepła gruntowymi system GK osiąga COP 4,5-5,0 przy 35°C zasilania, minimalizując zużycie prądu do 30 kWh/m² rocznie. Powietrzne pompy zyskują na niskich temperaturach, unikając odszraniania. Integracja z buforem 200 l stabilizuje pracę. W 2024 roku testy w Polsce potwierdziły oszczędności 40 procent vs gaz.

Panele GK z folią aluminiową kierują ciepło do środka pomieszczenia, podnosząc sprawność o 12 procent. Sterowanie pogodowe dostosowuje krzywą grzewczą do izolacji budynku. W domu pasywnym moc spada do 50 W/m². Użytkownik z Pomorza relacjonuje: „Rachunki spadły o połowę, a ciepło jest wszędzie równe”.

Hybrydowe połączenie z fotowoltaiką czyni system niemal autonomicznym. Przyszłe regulacje UE faworyzują niskotemperaturowe instalacje jak ta.

Pytania i odpowiedzi: Ogrzewanie ścienne wodne płytą GK

• Czym jest ogrzewanie ścienne wodne pod płytami gipsowo-kartonowymi?

  Ogrzewanie ścienne wodne pod płytami GK to system niskotemperaturowy, w którym rurki z ciepłym czynnikiem grzewczym zatapia się w płytach gipsowo-kartonowych montowanych na ścianach. Działa podobnie do ogrzewania podłogowego, ale instaluje się je w ścianach, uwalniając miejsce i eliminując widoczne grzejniki.

• Jakie temperatury czynnika grzewczego stosuje się w ogrzewaniu ściennym GK?

  Zalecane temperatury czynnika grzewczego wynoszą 30-45°C na zasilaniu, co jest niższe niż w tradycyjnych grzejnikach (55-70°C). Niskie temperatury zapewniają wysoką efektywność z pompami ciepła lub kotłami kondensacyjnymi oraz komfortowe, równomierne ogrzewanie bez ryzyka przegrzania.

• Jakie materiały rurkowe stosuje się w systemach ogrzewania ściennego pod GK?

  Najczęściej używa się elastycznych rurek z polietylenu usieciowanego PEX lub PE-RT o średnicy 10-16 mm, zatapianych w dedykowanych płytach GK z gipsu-włókniny. Materiały te są odporne na korozję, zapewniają szybki rozruch i precyzyjne sterowanie temperaturą.

• Jakie są zalety montażu wodnego ogrzewania ściennego płytą GK?

  Montaż pod płytami GK eliminuje grzejniki, oszczędza miejsce, zwiększa wartość nieruchomości i redukuje ryzyko pleśni dzięki równomiernemu ogrzewaniu ścian. System jest ekonomiczny, łączy się z ogrzewaniem podłogowym dla maksymalnej efektywności i obniża koszty dzięki niskim temperaturom roboczym.
