Płyta GKFI – co kryje się pod oznaczeniem i kiedy warto ją wybrać
Jeśli szukasz płyty, która wytrzyma ogień dłużej niż zwykła płyta gipsowo-kartonowa, to właśnie patrzysz na płytę gkfi oznaczenie typu DF wg normy PN-EN 520. Ten skrót rozszyfrujesz jako: g = gips, k = karton, f = podwyższona spoistość rdzenia, i = obniżona nasiąkliwość. Już sama rozszyfrowana nazwa mówi dwie rzeczy: rdzeń jest wzmocniony włóknem i szkłem, a powierzchnia nie chłonie wilgoci jak klasyczna płyta typu A.
- Oznaczenie gkfi i klasa odporności ogniowej DF
- Płyta gkfi w ściankach działowych i obudowach szybów windowych
- Kiedy płyta gkfi naprawdę się opłaca, a kiedy wystarczy standard
Oznaczenie gkfi i klasa odporności ogniowej DF
Litera „f" w oznaczeniu gkfi oznacza wzmocniony rdzeń gipsowy. Producent osiąga to przez dodatek włókna szklanego i minerałów, które tworzą wewnątrz płyty szkielet opóźniający migrację ciepła.
Efekt jest mierzalny. Płyta gkfi o grubości 12,5 mm w pojedynczej warstwie na profilu CW 50 uzyskuje odporność ogniową EI 30. W podwójnej warstwie na profilu CW 75 wartość rośnie do EI 60, a przy CW 100 z dwoma płytami po każdej stronie, do EI 120. To nie marketing, lecz wynik badań wg PN-EN 1364-1 potwierdzony w raportach klasyfikacyjnych.
Druga litera „i" mówi o hydrofobizacji. Płyta gkfi nie wchłania wody tak chciwie jak płyta typu A, gdzie nasiąkliwość powierzchniowa sięga 180-220 g/m² w teście Cobb'a. W płycie gkfi wartość spada poniżej 130 g/m², dzięki czemu rdzeń wolniej traci spójność pod wpływem wilgoci.
Typ DF wg PN-EN 520 to najwyższa klasa odporności ogniowej pośród standardowych płyt g-k. W oznaczeniu literowym normy: D = gęstość rdzenia ≥ 800 kg/m³, F = spoistość rdzenia w podwyższonej temperaturze. Razem dają certyfikat, którego zwykła płyta typu A nie dostanie.
Rzeczywista różnica w teście ogniowym wygląda tak: zwykła płyta g-k po 22 minutach zaczyna pękać i odpadać od profili. Płyta gkfi w identycznych warunkach utrzymuje strukturę przez 45-55 minut, w zależności od grubości i liczby warstw. Te dodatkowe minuty decydują o tym, czy ewakuacja przebiegnie bezpiecznie.
Gdzie norma wymaga płyty typu DF
Przepisy techniczno-budowlane nie narzucają płyty gkfi w każdym budynku. Wymóg pojawia się tam, gdzie droga ewakuacyjna przechodzi w pobliżu strefy pożarowej lub gdy ściana oddziela strefy o różnej klasie odporności ogniowej. Dotyczy to garaży podziemnych, korytarzy w budynkach użyteczności publicznej, obudów szybów windowych i instalacyjnych.
W budownictwie mieszkaniowym ściana między mieszkaniem a klatką schodową wymaga odporności EI 60. Pojedyncza warstwa płyty gkfi 12,5 mm na profilu CW 75 z wełną mineralną 50 mm w środku spełnia ten warunek bez dodatkowej warstwy ogniochronnej.
Dla inwestora najważniejsze pytanie brzmi: czy projektant przewidział DF? Jeśli tak, zwykła płyta g-k nie przejdzie odbioru. Inspektora nadzoru nie przekonasz argumentem „wizualnie wygląda tak samo". Sprawdza dokumentację i oznaczenia na płytach.
Płyta gkfi w ściankach działowych i obudowach szybów windowych
Ściana działowa na profilach CW/UW z pojedynczą płytą gkfi 12,5 mm po każdej stronie osiąga izolacyjność akustyczną Rw 42-45 dB. To wystarcza w sypialniach i pokojach biurowych, lecz nie w gabinetach wymagających poufności rozmów. Tam potrzebna jest podwójna warstwa płyty i wełna 50 mm o gęstości ≥ 30 kg/m³, co podnosi Rw do 55-58 dB.
Obudowa szybu windowego to drugie typowe zastosowanie płyty gkfi. Szyb windowy to komin termiczny, który w razie pożaru transportuje ogień między kondygnacjami w kilkadziesiąt sekund. Płyta gkfi jako okładzina szybu działa jak bariera, bo jej rdzeń zawiera wodę związaną chemicznie w krysztale gipsu. Pod wpływem temperatury woda uwalnia się jako para, chłodząc powierzchnię od strony nieogrzewanej.
| Konstrukcja | Grubość ściany | EI (minuty) | Rw (dB) |
|---|---|---|---|
| CW 50 + 1×gkfi 12,5 mm | 75 mm | EI 30 | 42 |
| CW 75 + 2×gkfi 12,5 mm + wełna | 125 mm | EI 60 | 55 |
| CW 100 + 2×gkfi 15 mm + wełna | 160 mm | EI 120 | 58 |
Sufit podwieszany na profilach CD 60 z pojedynczą warstwą płyty gkfi 12,5 mm zapewnia odporność ogniową od dołu EI 30 wg PN-EN 1364-2. W garażach podziemnych i piwnicach często wymaga się sufitu EI 60, co wymusza podwójną warstwę lub grubszą płytę 15 mm.
Przy obudowie poddasza nieużytkowego płyta gkfi sprawdza się jako okładzina od strony pomieszczenia. Od strony wełny mineralnej warto ułożyć folię paroizolacyjną, bo choć płyta ma obniżoną nasiąkliwość, to nie jest paroszczelna. Wilgoć z wnętrza w zimie skropli się w wełnie i zacznie ją zawilgacać.
Montaż w pomieszczeniach mokrych
W łazienkach i pralniach płyta gkfi potrzebuje dodatkowej ochrony przed bezpośrednim kontaktem z wodą. Samo oznaczenie „i" obniża nasiąkliwość, lecz nie czyni płyty wodoodporną. Strefa prysznica wymaga płyt cementowych lub płyt g-k typu GM-H (wodoodpornych), a nie gkfi.
Na ścianie za wanną wystarczy płyta gkfi pokryta płynną folią uszczelniającą i płytkami ceramicznymi. Folia tworzy warstwę, która nie przepuszcza wody do rdzenia. Bez niej fuga przy kafelkach po dwóch latach zacznie ciemnieć od pleśni.
Sufit w łazience z płyt gkfi wymaga paroizolacji od góry, jeśli nad nim jest strych. Bez paroizolacji para wodna z kąpieli przenika przez płytę i skrapla się na stropie, prowadząc do żółtych plam po roku użytkowania.

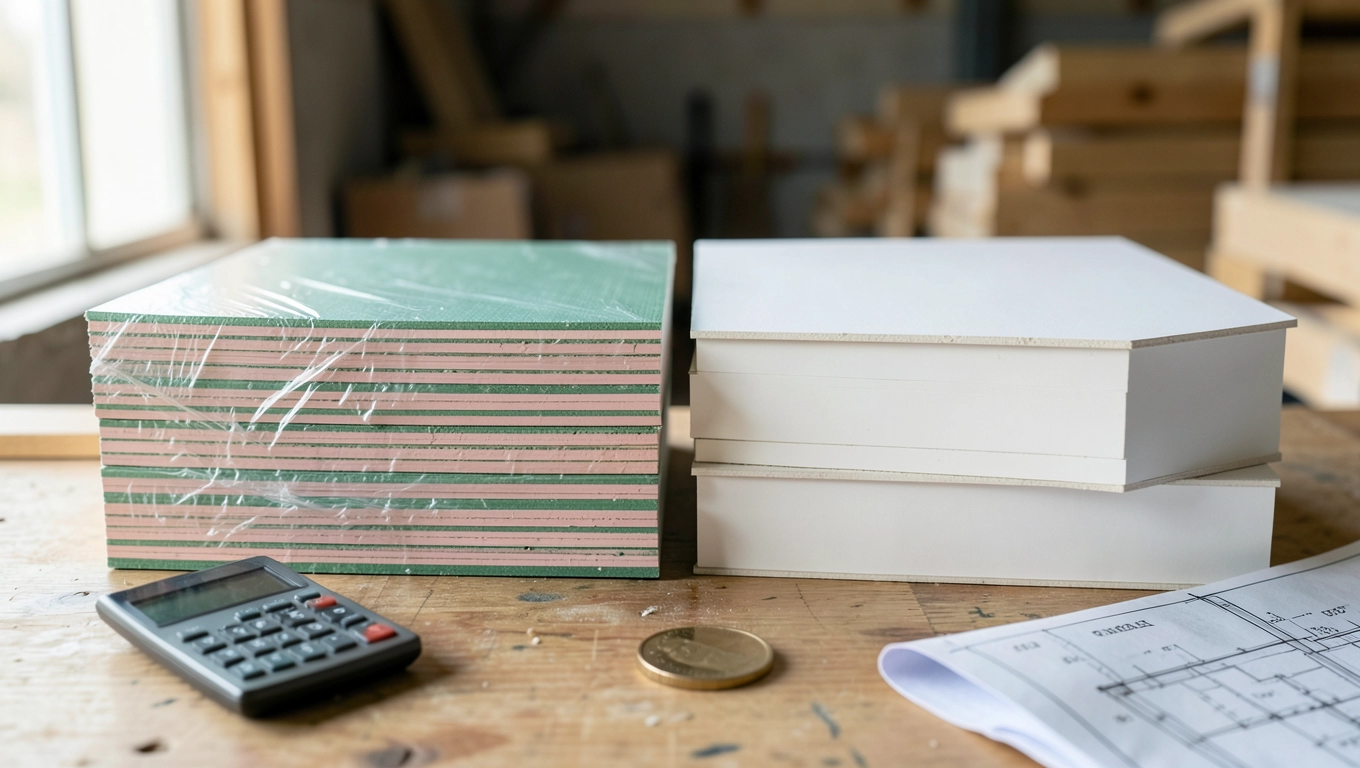

Kiedy płyta gkfi naprawdę się opłaca, a kiedy wystarczy standard
Cena płyty gkfi 12,5 mm wynosi 38-52 zł/m², podczas gdy zwykła płyta typu A to koszt 18-26 zł/m². Różnica 20-25 zł/m² uderza w budżet przy 100 m² ścianek. Przy 50 m² przegrody to już 1000-1250 zł, co w skali całego mieszkania bywa kwotą, którą inwestor woli przeznaczyć na lepszą armaturę.
Płyta gkfi opłaca się tam, gdzie inspektor nadzoru i tak wymusi jej zastosowanie. Obudowa szybu windowego, ściana przy klatce schodowej, sufit w garażu podziemnym. W tych miejscach nie ma wyboru, bo dokumentacja projektowa wprost wskazuje typ DF.
Nie opłaca się natomiast stosować płyty gkfi jako ściany działowej w sypialni, gdzie wymagana jest tylko izolacyjność akustyczna, a odporność ogniowa nie przekracza EI 30. Zwykła płyta typu A na profilu CW 75 z wełną spełni warunek, a koszt zamknie się w 22-26 zł/m².
| Parametr | Płyta g-k typ A | Płyta gkfi typ DF |
|---|---|---|
| Cena orientacyjna (12,5 mm) | 18-26 zł/m² | 38-52 zł/m² |
| Nasiąkliwość powierzchniowa | 180-220 g/m² | 100-130 g/m² |
| EI pojedynczej warstwy | EI 20-25 | EI 30 |
| Masa płyty 12,5 mm | 8,5 kg/m² | 10,2 kg/m² |
Płyta gkfi waży około 20% więcej niż standardowa płyta typu A. Różnica ma znaczenie przy montażu sufitu podwieszanego, gdzie każdy kilogram obciąża profile CD 60. Konstrukcja sufitu EI 60 z podwójną płytą gkfi waży już 22-24 kg/m², co wymusza rozstaw wieszaków co 80 cm zamiast 100 cm.
Standardy wykończenia powierzchni Q1-Q4
Klasa Q1 to podstawowe szpachlowanie spoin z zatopieniem taśmy. Akceptowalna tam, gdzie ściana idzie pod płytki ceramiczne lub grubą tapetę. Klasa Q2 wymaga dodatkowej warstwy masy szpachlowej na całej powierzchni spoiny i rozprowadzenia „na zero". Gotowa pod tapetę papierową i farbę matową.
Klasa Q3 to szpachlowanie całej powierzchni płyty cienką warstwą gładzi (1-2 mm). Ściana wygląda jednolicie pod światło boczne. Gotowa pod farbę lateksową, fototapetę i cienkie tapety winylowe. Klasa Q4 to pełne szpachlowanie i szlifowanie do idealnej gładkości, wymagane przy lakierach, cieniowanych farbach satynowych i mocnym oświetleniu bocznym.
Płyta gkfi ma spłaszczone krawędzie, co pozwala uzyskać Q2 bez dodatkowej warstwy gładzi na całej płycie. Przy Q4 i tak potrzebna jest pełna warstwa gładzi, bo klasa Q4 wymaga gładkości niezależnej od jakości płyty. Płyta 4PRO przyspiesza pracę w klasach Q1-Q3, lecz w Q4 nie skraca czasu.
Praktyczny poradnik: od cięcia do malowania
Krok 1: cięcie płyty gkfi wykonuj nożem z wymiennym ostrzem 18 mm i prowadnicą. Nacięcie kartonu po jednej stronie, złamanie rdzenia, przecięcie kartonu od drugiej strony. Cięcie piłą tarczową generuje drobny pył gipsowy, który osiada na sąsiednich płytach i utrudnia gruntowanie.
Krok 2: przykręcanie wkrętami TN 25 co 20 cm na ścianie i co 15 cm na suficie. Główka wkrętu nie może przebić kartonu, tylko zagłębić się 0,5-1 mm poniżej powierzchni. Przebity karton traci zdolność trzymania wkrętu, a łebek wypada po kilku miesiącach.
Krok 3: szpachlowanie spoin masą finiszową z taśmą zbrojącą. Taśma papierowa daje mocniejsze wzmocnienie niż taśma flizelinowa, lecz trudniej ją ułożyć w narożnikach wewnętrznych. Tam sprawdza się taśma z wkładem metalowym, która tworzy równe narożne bez szlifowania.
Krok 4: gruntowanie powierzchni gruntem akrylowym rozcieńczonym wodą 1:3. Grunt wnika w karton i wyrównuje chłonność. Bez gruntu farba lateksowa schnie nierówno i zostawia przebarwienia, zwłaszcza na spoinach.
Krok 5: malowanie farbą lateksową w dwóch warstwach. Pierwsza warstwa kryje w 70%, druga domyka. Płyta gkfi z klasą wykończenia Q2 potrzebuje gruntu i dwóch warstw farby. Z klasą Q3 wystarczy grunt i jedna warstwa farby satynowej o podwyższonej sile krycia.
Checklista materiałowa dla ekipy
- Płyta gkfi 12,5 mm ilość wg powierzchni ścian + 10% zapasu na cięcie
- Profile CW 50, 75 lub 100 wg projektu
- Profile UW dopasowane do CW
- Wkręty TN 25 do profili stalowych
- Wieszaki ES 60 mm do sufitu podwieszanego
- Taśma zbrojąca papierowa lub flizelinowa
- Masa szpachlowa finiszowa zużycie 0,3-0,4 kg/m² spoiny
- Grunt akrylowy 0,1-0,15 l/m²
- Wełna mineralna 50 mm o gęstości ≥ 30 kg/m³
- Folia paroizolacyjna 0,2 mm jeśli przegroda od strony strychu
Przy ściance działowej na profilu CW 75 zużycie masy szpachlowej na 1 m² ściany to około 0,8-1,2 kg przy klasie Q2 i 1,5-2,0 kg przy Q3. Warto zamawiać masę z 15% zapasem, bo otwarte wiadro w tempie pokojowej wiąże w 30-45 minut.
Kiedy płyta gkfi nie wystarczy
Szyb windowy w budynku klasy B odporności pożarowej wymaga obudowy o EI 120. Pojedyncza płyta gkfi nawet 25 mm nie da takiej odporności. Konieczne są dwie warstwy po 15 mm lub jedna warstwa 25 mm na profilu CW 100 z wełną mineralną 80 mm.
Strefa prysznica w łazience wymaga płyty wodoodpornej typu GM-H lub płyty cementowej. Płyta gkfi w tej strefie zacznie pęcznieć po dwóch latach kontaktu z wodą, nawet pod płytkami. Żywotność okładziny spadnie z oczekiwanych 30 do 5-7 lat.
Obudowa kominka lub ściana przy kuchence gazowej wymaga płyty o odporności na temperaturę ≥ 120°C. Płyta gkfi nie ma takiego atestu w tej klasie. Tu potrzebna jest płyta silikatowa lub specjalna płyta ogniochronna z certyfikatem do pracy przy źródle ciepła.
Płyta gkfi to nie chwyt marketingowy, lecz konkretna odpowiedź na wymogi normy PN-EN 520 dla typu DF. Jej rdzeń opóźnia propagację ognia, a obniżona nasiąkliwość chroni przed wilgocią w strefach przejściowych. Stosuj ją tam, gdzie projektant wskazał typ DF lub klasa odporności ogniowej przekracza EI 30.
Nie stosuj płyty gkfi jako zamiennika płyty wodoodpornej w strefach mokrych ani jako jedynego zabezpieczenia przy źródłach ciepła. Tam potrzebne są płyty o wyższych parametrach, które różnią się od gkfi nie ceną, lecz certyfikowanymi właściwościami.
Skontaktuj się z doradcą technicznym producenta, którego oferta obejmuje płyty gkfi, profile systemowe i masy szpachlowe. Dobierze rozstaw profili, liczbę warstw i klasę wykończenia Q1-Q4 pod konkretną dokumentację projektową i wymagania odbiorowe.
Źródła danych i normy: PN-EN 520 (płyty gipsowo-kartonowe definicje, wymagania, metody badań), PN-EN 1364-1 (badania odporności ogniowej ścian), PN-EN 1364-2 (badania odporności ogniowej sufitów), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), katalogi producentów płyt g-k edycja 2024-2025, raporty klasyfikacyjne ITB.
