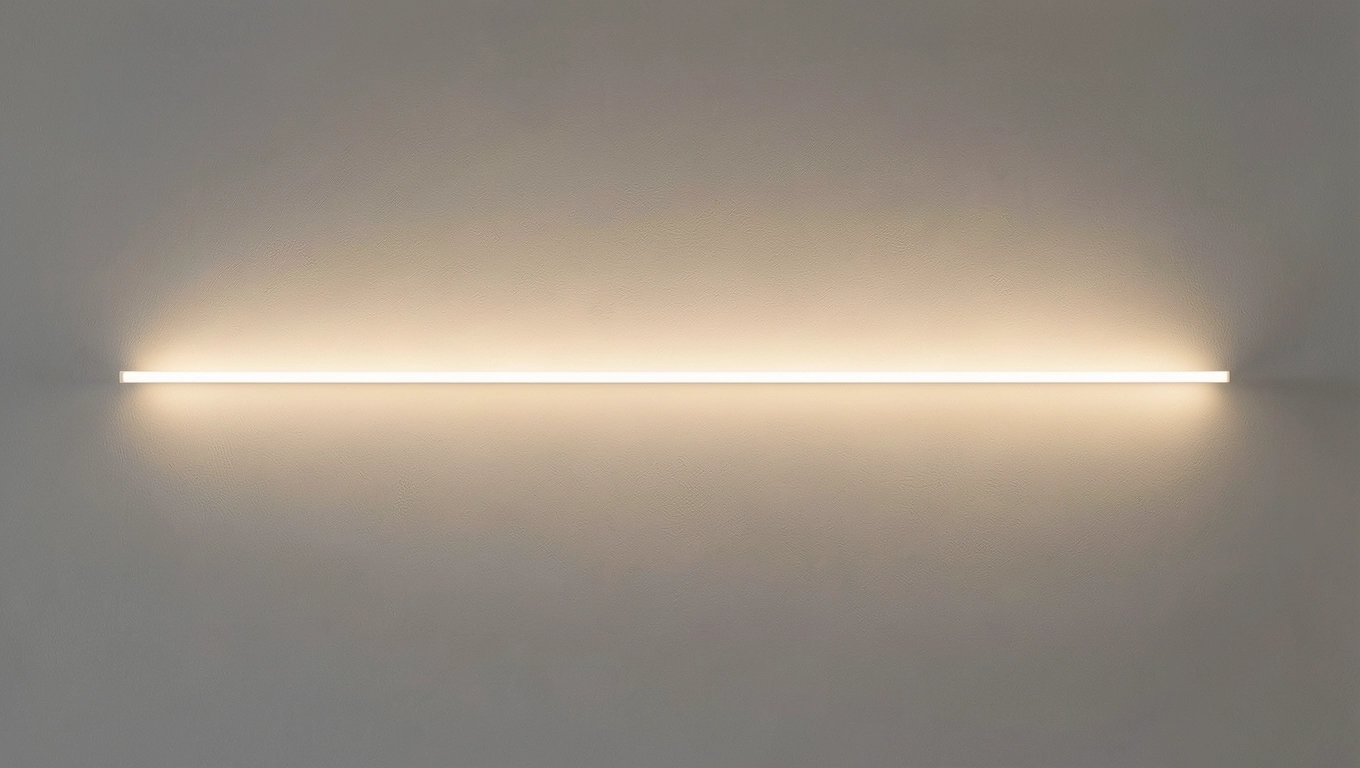

Profil LED wpuszczany w płytę GK 3 m – jak go zamontować, żeby wyglądał jak z katalogu

Trzy metry ciągłej linii światła, żadnego widocznego profilu, żadnego kucia ściany. Tyle wystarczy, żeby zrobić wrażenie. Profil LED wpuszczany w płytę GK 3 m pozwala uzyskać taki efekt w jeden weekend, pod warunkiem że rozumiesz, co kupujesz i w jakiej kolejności montujesz kolejne elementy.

• Jak zmierzyć i dociąć profil LED 3 m w płycie karton-gips
• Montaż profilu LED wpuszczanego w sufit z GK krok po kroku
• Jaki zasilacz i taśma LED do profilu wpuszczanego 3 m
• Najczęstsze błędy przy montażu profili LED w płytach GK

Jak zmierzyć i dociąć profil LED 3 m w płycie karton-gips

Rzeczywista długość odcinka rzadko wynosi dokładnie 3 m. Sufit korytarza mierzy 2,85 m, wnęka nad szafą 2,40 m, a przestrzeń nad łóżkiem sięga 1,80 m przy każdej stronie wezgłowia. Docięcie aluminiowego profilu wymaga więc precyzji co do milimetra.

Mierz od ściany do ściany w trzech punktach (lewy, środek, prawy), bo tynk rzadko jest idealnie pionowy. Różnica rzędu 3-5 mm nie szpeci, ale już 10 mm potrafi zepsuć cały efekt. Zasada prosta: docinaj do najmniejszego wymiaru i uzupełnij szczelinę masą szpachlową, nie odwrotnie.

Cięcie wykonuj piłą do metalu z drobnym uzwojeniem (24 zęby na cal) lub specjalną przecinarką do profili LED. Grube brzeszczoty rozrywają aluminium, zamiast je równo ciąć. Po cięciu powstały rant oczyść delikatnie pilnikiem lub papierem ściernym P240, żeby krawędź nie przecięła taśmy podczas wkładania.

Łączenie dwóch odcinków w linii prostej wymaga łącznika kątowego 90° lub liniowego. Nigdy nie składaj kawałków „na styk" bez łącznika, bo dioda przy krawędzi świeci w szczelinę i tworzy cień na całej długości. W narożnikach zastosuj łącznik 90°, pozwalający na prowadzenie taśmy bez lutowania, a światło i tak zachowa ciągłość dzięki dyfuzorowi mlecznemu.

Cięcie pod kątem 45° na narożnikach wymaga skrzynki uciosowej i tej samej piły. Prowadź brzeszczot delikatnie, aluminium jest miękkie i lubi się odkształcać przy agresywnym docisku. Po docięciu obu końców złóż je „na sucho" przed przykręceniem, żeby sprawdzić szczelność styku na dyfuzorze.

Montaż profilu LED wpuszczanego w sufit z GK krok po kroku

Profil wpuszczany różni się od natynkowego tym, że montuje się go przed przykręceniem drugiej warstwy płyty gipsowej. Kontrprofil skrzydełkowy chowa się w szczelinie i po zaszpachlowaniu zostaje niewidoczny, a dyfuzor wystaje 1-2 mm ponad powierzchnię sufitu jako jedyny widoczny element.

Kolejność działań decyduje o powodzeniu projektu. Najpierw montujesz profile do konstrukcji nośnej sufitu (CD), a dopiero potem pokrywasz je płytami GK. Próba wstawienia profilu po zamknięciu sufitu oznacza kucie, szpachlowanie od nowa i ryzyko pęknięć.

Przykręcanie wykonuj blachowkrętami płyta-metal 5,5 × 38 mm bezpośrednio do profili CD, nie do płyty. Rozstaw wkrętów co 25-30 cm zapewnia sztywność przy 3 m odcinka, krótsze odstępy nie poprawiają trwałości, jedynie zwiększają ryzyko pęknięcia aluminium przy przebiciu. Dociskaj wkrętarkę z momentem obrotowym ustawionym na minimum, żeby nie zerwać gwintu.

Przewód zasilający (najczęściej dwużyłowy linka 2 × 0,75 mm²) prowadzisz jeszcze przed przykręceniem płyty. Wyprowadź go w miejscu planowanego zasilacza (najczęściej nisza w ścianie lub skrzynka rewizyjna nad sufitem). Zbyt krótki przewód zmusza do łączenia w suficie, a każde łącze to potencjalny punkt grzania. Zostaw 30 cm zapasu przy profilu, resztę schowaj w peszel lub peszel elektroinstalacyjny.

Po zamontowaniu profili i przeprowadzeniu przewodów przychodzi czas na płyty GK. Wycięcie paska pod profil wykonuj nożem lub piłą otwornicą, szerokość szczeliny musi odpowiadać szerokości skrzydełek profilu plus 2 mm luzu. Za mała szczelina powoduje naprężenia przy szpachlowaniu i pękanie krawędzi.

Szpachlowanie połączeń taśmą papierową zbrojącą lub flizelinową zamyka etap montażu. Warstwa finiszowa (finisz gładki szpachlowy) szlifowana jest papierem P150-P180, aż powierzchnia zrówna się z sufitem. Przy tej czynności warto pracować z latarką boczną, która ujawnia nierówności lepiej niż światło z góry.

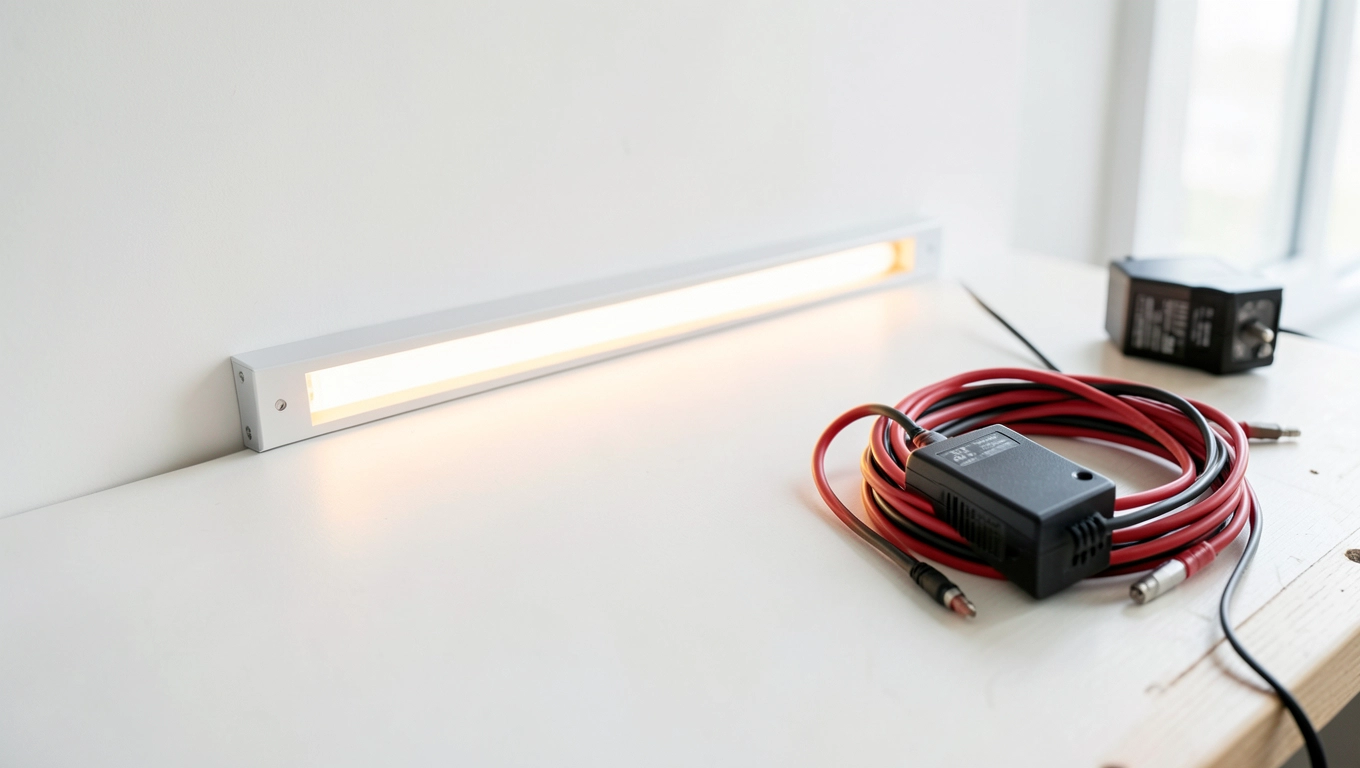

Jaki zasilacz i taśma LED do profilu wpuszczanego 3 m

Zasilacz dobierasz na podstawie sumarycznej mocy taśmy pomnożonej przez 1,3 (współczynnik bezpieczeństwa). Taśma 14,4 W/m × 3 m = 43,2 W, więc zasilacz 60 W to absolutne minimum, a 100 W da ci spory margines na przyszłą rozbudowę lub spadki napięcia.

Napięcie 24 V jest rozsądniejszym wyborem niż 12 V przy 3 m odcinku. Powód czysto fizyczny: przy tej samej mocy prąd jest dwukrotnie niższy, a spadki napięcia na rezystancji przewodu maleją czterokrotnie. Taśma 12 V na końcu 3 m odcinka potrafi świecić o 15-20% słabiej niż na początku, co widać gołym okiem jako ciemniejszy fragment sufitu.

Taśma LED dobierana jest do profilu pod kątem gęstości diod. Na rynku królują 60 LED/m (rozstaw 16 mm) i 120 LED/m (8 mm). Przy profilu wpuszczanym z dyfuzorem mlecznym 120 LED/m daje bardziej jednolitą linię bez widocznych punktów, zwłaszcza przy głębokości profilu 12 mm lub większej.

Moc taśmy wpływa na grzanie. 14,4 W/m w ciągłej pracy podnosi temperaturę profilu o 15-20°C ponad otoczenie, co przy aluminium odprowadza ciepło skutecznie, ale klej montażowy w narożnikach potrafi w takiej temperaturze puścić po kilku miesiącach. Dlatego profile przykręcane do CD są bezpieczniejsze niż klejone w pojedynczych punktach.

Sterownik ściemniający (PWM lub DALI) wstawiasz między zasilaczem a taśmą, nie na stronę sieciową. Większość ściemniaczy 230 V współpracuje z tradycyjnymi żarówkami, a taśma LED potrzebuje sterownika napięcia stałego, zasilanej strony 12/24 V. Błąd odwrotnego podłączenia kończy się przepaleniem sterownika w pierwszej minucie.

Najczęstsze błędy przy montażu profili LED w płytach GK

Za krótkie profile skutkują szczelinami w dyfuzorze widocznymi jako ciemne przerwy przy ścianie. Cięcie „na oko" bez linijki skutkuje nierównymi końcami i trudnym łączeniem w narożniku. Pomiar laserowy krzyżowy kosztuje 80 zł i zwraca się przy pierwszym projekcie.

Brak zapasu mocy w zasilaczu to klasyka. Zasilacz 50 W przy taśmie pobierającej 45 W pracuje na granicy, grzeje się i po kilku miesiącach odmawia posłuszeństwa. Kondensatory w środku wysychają szybciej przy pracy w skrajnych temperaturach.

Cięcie profili bez odpowiedniego ostrza niszczy wewnętrzną anodowaną powłokę. Aluminium utlenia się pod wpływem wilgoci z masy szpachlowej, po roku widać ciemne plamy przy krawędzi cięcia. Zabezpieczenie krawędzi cienką warstwą lakieru bezbarwnego lub taśmą aluminiową eliminuje problem.

Pomijanie testu szczelności przed szpachlowaniem to błąd trudny do naprawienia. Po zaszpachlowaniu i malowaniu znalezienie przerwy w obwodzie oznacza kucie fragmentu sufitu. Dlatego po połączeniu wszystkich elementów włącz zasilacz na godzinę, sprawdź każdy odcinek ręką (ciepły, ale nie gorący) i dopiero wtedy zamykaj sufit.

Nierówny sufit bez konstrukcji nośnej uniemożliwia montaż profilu wpuszczanego. Profile natynkowe lub kątowe rozwiązują problem w takiej sytuacji. W starym mieszkaniu z sufitem wapiennym jedyną opcją bywa opaska karton-gips na obwodzie, pozwalająca ukryć przewód i zasilacz.

Czas realizacji 3 m odcinka z pomiarami, cięciem i montażem to około 6-8 godzin dla jednej osoby. Drugi odcinek idzie już o połowę szybciej. Koszt materiałów przy profilu średniej półki kształtuje się w granicach 150-220 zł za metr bieżący z taśmą, zasilaczem i dyfuzorem.

Praca na wysokości powyżej 1,5 m wymaga stabilnej drabiny lub rusztowania. Odcinanie zasilania w rozdzielnicy to absolutna podstawa, każdy kontakt z przewodem pod napięciem przy metalowym profilu kończy się porażeniem.

Przy wyborze konkretnego modelu profilu zwróć uwagę na trzy parametry techniczne: szerokość wewnętrzna (musisz dobrać taśmę do szerokości wkładu), głębokość (im głębszy, tym lepsza dyfuzja punktowa) oraz typ zamknięcia (klips zatrzaskowy szybszy od wciskanego na siłę). Certyfikat CE na profilu i taśmie to warunek minimalny, dokument potwierdza zgodność z normą PN-EN 60598.

Źródła danych: norma PN-EN 60598-1 dotycząca opraw oświetleniowych, norma PN-EN 60529 określająca stopnie ochrony IP, przepisy Prawa Budowlanego (Dz.U. 1994 nr 89 poz. 414 z późniejszymi zmianami), karty katalogowe producentów profili aluminiowych dostępne na stronach importerów oświetlenia LED.
