Zabudowa Geberitu płytą GK, wymiary stelaża i profili

W skrócie: Standardowy stelaż Geberit ma szerokość 50 cm, wysokość 112-130 cm i głębokość 8-12 cm. Do zabudowy użyj profili UW 50 i CW 50 (CW co 60 cm) oraz wodoodpornej płyty GKBI 12,5 mm; miskę WC ustaw na wysokości 40-43 cm od posadzki.

• Profile i płyta GK do zabudowy stelaża
• Montaż szafki wiszącej na stelażu Geberit
• Najczęstsze błędy przy zabudowie Geberita płytą GK

Stelaż podtynkowy Geberit potrafi spędzać sen z powiek nawet doświadczonym majsterkowiczom - bo sam montaż ramy to dopiero połowa sukcesu. Prawdziwe wyzwanie zaczyna się tam, gdzie trzeba tę ramę obudować płytą gipsowo-kartonową o odpowiednich wymiarach, dobrać profile i nie zapomnieć o wzmocnieniu pod szafkę wiszącą. W tym tekście dostajesz konkretne liczby, kolejność prac i listę materiałów z ilościami - tak, żebyś wyszedł z łazienki z gładką ścianą gotową pod płytki, a nie z pęknięciami przy pierwszym sezonie grzewczym.

Profile i płyta GK do zabudowy stelaża

Standardowy stelaż Geberit ma szerokość 50 cm, wysokość od 112 do 130 cm (w zależności od modelu) i głębokość od 8 do 12 cm. To determinuje dobór profili - potrzebujesz profili UW 50 jako obwodowe i CW 50 jako słupki pionowe. Rozstaw CW co 60 cm zapewnia sztywność konstrukcji zgodnie z wytycznymi normy PN-EN 14195 dla systemów suchej zabudowy.

Miskę ustawiasz na wysokości 40-43 cm od posadzki do jej górnej krawędzi - to ergonomiczny standard dla dorosłego użytkownika. Górna krawędź stelaża sięga zwykle 110-120 cm, więc zabudowa musi sięgać sufitu albo kończyć się na wysokości 120 cm z licowaniem. W tym drugim wariancie zostawiasz nad stelażem półkę lub zabudowujesz ją dodatkową półką rewizyjną.

Do łazienki wybierz płytę GKBI (wodoodporną) o grubości 12,5 mm - zwykła płyta GKB nasiąknie przy każdej awarii i po roku zacznie pęcznieć. Płyta GKBI ma zielonkawy rdzeń z dodatkiem silikonu i jest zgodna z normą PN-EN 520. Na metr kwadratowy zabudowy zużyjesz około 1,05 m² płyty (zapas na docinki) i około 4 profile CW 50 o długości 3 mb.

Uwaga: profile tnie się nożycami do blachy, nie szlifierką - wysoka temperatura wypala powłokę cynkową i profil zacznie rdzewieć przy pierwszym kontakcie z wilgocią.

Montaż zaczynasz od profili UW - mocujesz je do podłogi, sufitu i bocznych ścian kołkami rozporowymi 6×40 mm w rozstawie co 50 cm. Przed przykręceniem podklejasz profil taśmą uszczelniającą EPDM - taśma kompensuje mikrodrgania i chroni przed przenoszeniem dźwięku. Profile CW wstawiasz pionowo, nie docinając ich na siłę - każdy CW powinien mieć luz 1-2 mm na górze i dole, żeby mógł pracować przy zmianach temperatury.

Tutaj pojawia się krytyczny błąd, który kosztuje godziny poprawek: profile docięte pod kątem innym niż 90° powodują, że płyta GK nie przylega całą powierzchnią. Skutek? Pęknięcia na łączeniach już po pierwszym sezonie grzewczym. Cięcie wykonuj nożycami na stabilnym podłożu, kontrolując kąt kątownikiem.

Otwory pod przyłącza i rewizję

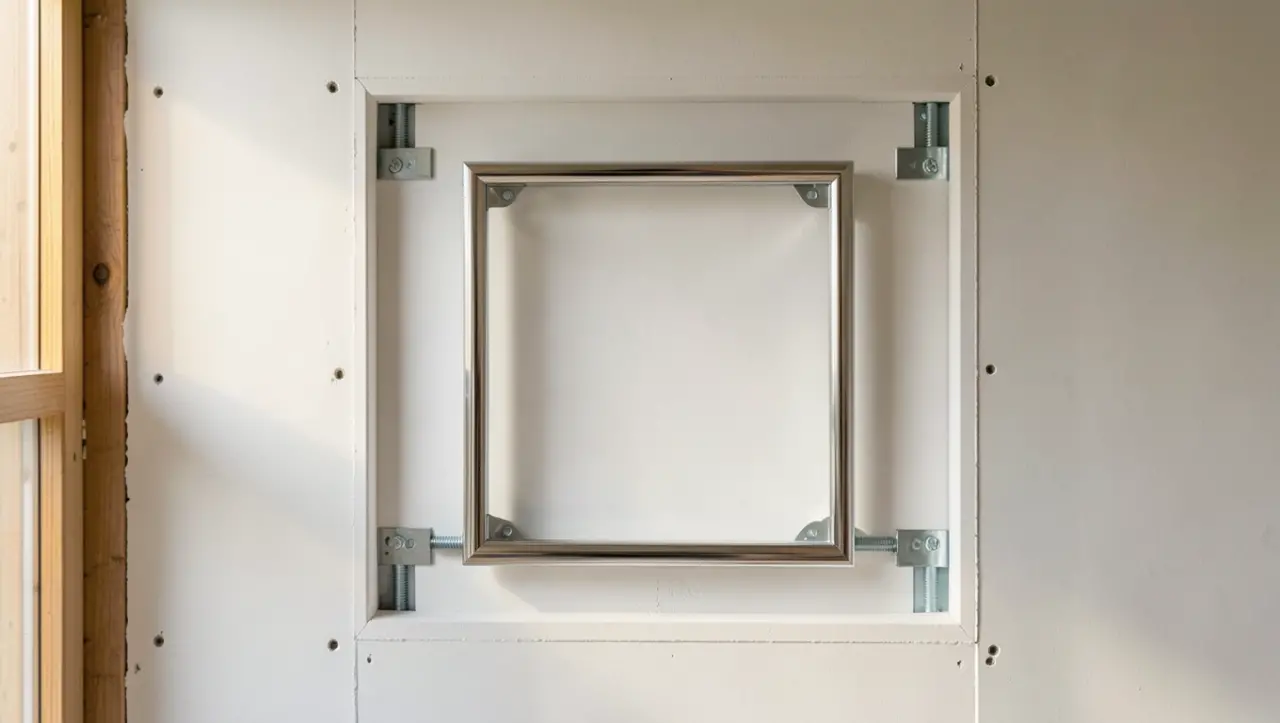

Przed przykręceniem płyty wytnij otwór rewizyjny - standardowo 25×35 cm - tak, żeby po zdjęciu klapki serwisowej dało się wyciągnąć zawór spustowy spłuczki. Otwór wycinasz wiertarką z otwornicą (narożniki) i wyrzynarką lub nożem do GK (proste krawędzie). Dodatkowo zaznacz wyjścia rur odpływowych i dopływowych - ich pozycję znajdziesz w instrukcji konkretnego modelu stelaża.

Płyty przykręcasz wkrętami TN 25 mm co 20-25 cm do profili CW i UW. Łby wkrętów wpuszczasz 1 mm poniżej lica płyty - to głębokość, w której masa szpachlowa zostanie wtarta i nie wypukli się po malowaniu. Łączenia płyt wzmacniasz taśmą papierową lub fizelinową, a narożniki listwą aluminiową.

Szpachlowanie wykonujesz w dwóch warstwach - pierwsza wyrównuje, druga wygładza. Po wyschnięciu (minimum 12 godzin przy 20°C) szlifujesz siatką P120, odpylasz i gruntujesz preparatem głęboko penetrującym. Dopiero tak przygotowana ściana nadaje się pod hydroizolację i płytki.

Checklist przed kafelkowaniem

• Profil rewizyjny spłuczki łatwo demontowalny, otwór symetryczny
• Wszystkie wkręty wpuszczone 1 mm poniżej lica płyty
• Łączenia płyt zbrojone taśmą, narożniki z listwą
• Ściana zagruntowana, sucha, bez pyłu
• Hydroizolacja folią w płynie nałożona w dwóch warstwach
• Przyłącza baterii i syfonu wyprowadzone i zaślepione

Montaż szafki wiszącej na stelażu Geberit

Szafka wisząca z umywalką to dodatkowe 25-45 kg obciążenia punktowego - profile CW 50 sam w sobie tego nie udźwignie. Potrzebujesz wstawki wzmacniającej: sklejki wodoodpornej 18 mm lub belki drewnianej impregnowanej o wymiarach dopasowanych do szerokości szafki, wstawionej między dwoma profilami CW na wysokości montażu.

Wstawka drewniana działa jak kotwica - kołek rozporowy wkręcony w sklejkę utrzymuje nawet 80 kg siły ścinającej, a w sam profil CW zaledwie 15-20 kg. To różnica między szafką stabilną przez lata a szafką, która po pół roku zacznie odchodzić od ściany przy każdym otwarciu szuflady.

Dobór kołka do obciążenia

Kołki Molly (śrubowe, motylkowe) rozporują się od wewnątrz płyty GK i przenoszą obciążenie na większą powierzchnię. To jedyny sensowny wybór przy szafkach powyżej 40 kg. Duopower działa na zasadzie zwijania i zakleszczania w otworze - świetny do średnich obciążeń, ale przy ciężkiej szafce z granitową umywalką może się wyciągnąć po roku.

Przed montażem szafki sprawdź, czy wzmocnienie drewniane jest dokładnie tam, gdzie planujesz kołki. Przyłóż szafkę do ściany, zaznacz otwory, zdejmij i dopiero wtedy wierć. Błąd o 2 cm w poziomie oznacza wiercenie poza wstawkę i szafka trzyma się na profilu CW jak na nitce.

Podłączenie baterii i syfonu

Baterię stojącą mocujesz bezpośrednio do umywalki - otwór montażowy 35 mm standard dla większości modeli. Przy baterii podtynkowej (na ścianie) przyłącza 1/2 cala wyprowadzasz z profila CW na wysokości 110-115 cm od posadzki. Syfon butelkowy czy syfon z odpływem ściennym - wybór zależy od zabudowy, ale syfon ścienny oszczędza 10 cm głębokości szafki.

Po podłączeniu baterii i syfonu zostawiasz instalację pod ciśnieniem przez 30 minut - to czas, w którym ewentualny nieszczelny fitting się ujawni. W łazience po zabudowie szukanie przecieku oznacza rozbieranie ściany, nie wystarczy podłożyć ręcznik.

Najczęstsze błędy przy zabudowie Geberita płytą GK

Pominięcie rewizji spłuczki to klasyk - przyklejenie płytki bez klapki serwisowej oznacza kucie ściany przy pierwszej wymianie zaworu. Zawór napełniający i spustowy to części eksploatacyjne, wymiana co 5-8 lat. Rewizja musi być łatwo dostępna, najlepiej za klapką na zatrzask, nie na wkręty.

Uwaga: klapka rewizyjna musi mieć taki sam wymiar jak otwór w stelażu. Kupujesz ją razem ze stelażem albo dobierasz z katalogu producenta - uniwersalne klapki marketowe często mają tolerancję 5 mm i nie domykają się estetycznie.

Profile CW 50 w narożnikach - wielu wykonawców oszczędza, montując jeden profil zamiast dwóch. W narożniku potrzebujesz dwóch profili oddzielonych wstawką dystansową albo jednego profilu UA (wzmocnionego). Profile CW 50 w narożniku pod obciążeniem odginają się i pękają na łączeniach płyt. Norma PN-EN 14195 wprost wymaga profili UA w narożnikach drzwiowych i przy obciążeniach skupionych.

Brak uszczelnienia między stelażem a posadzką - woda z prysznica dostaje się pod stelaż, brak dylatacji z taśmy EPDM powoduje kapilarne podciąganie wilgoci. Po roku w dolnej części zabudowy pojawia się grzyb, którego nie widać, bo jest za ścianą. Taśma EPDM 3 mm na obwodzie stelaża rozwiązuje problem.

Za cienka płyta - 9,5 mm zamiast 12,5 mm. Płyta 9,5 ugina się pod ciężarem płytek, łączenia pękają, fugi się kruszą. To oszczędność 8 zł na metrze kwadratowym, która kosztuje remont za 5 lat. Norma dla ścian w łazienkach to minimum 12,5 mm, dla sufitów podwieszanych 9,5 mm wystarcza.

Montaż szafki na same kołki w profilu CW - bez wstawki drewnianej. Szafka odchodzi się przy każdym otwarciu szuflady z obciążeniem (np. kosmetyki, ręczniki). Po dwóch latach trzeba demontować całą zabudowę. Wstawka to 20 zł i 30 minut pracy, których brak kosztuje tysiące.

Wiercenie instalacji po położeniu płyty bez planowania - elektryka, gniazdka, oświetlenie lustra. Wszystkie przewody prowadzisz w ścianie przed zabudową, w peszelach, z wyprowadzeniami w miejscach planowanych punktów. Wiercenie po płycie to ryzyko trafienia w profil CW albo, co gorsza, w rurę wodociągową.

Koszt materiałów - porównanie wariantów

Wariant budżetowy opiera się na najtańszych markach w marketach budowlanych. Różnica na 1 m² zabudowy to około 80-120 zł. Wariant rekomendowany wytrzymuje 15 lat bez reklamacji, budżetowy - realnie 5-8 lat, potem pęknięcia i konieczność poprawek.

Zabudowa stelaża Geberit płytą g-k wymaga precyzji w wymiarowaniu, bo każdy milimetr niedokładności przekłada się na pęknięcia przy kafelkowaniu. Zastosowanie profili CW 50 i UW 50, płyty GKBI 12,5 mm oraz wstawki wzmacniającej pod szafkę wiszącą daje solidną bazę pod hydroizolację i płytki. Największe ryzyko stanowią: brak rewizji, oszczędność na wzmocnieniu i brak uszczelnienia - te trzy błędy kosztują najwięcej przy eksploatacji.

Źródła danych: norma PN-EN 14195 (profile stalowe do suchej zabudowy), PN-EN 520 (płyty gipsowo-kartonowe), katalogi techniczne systemów suchej zabudowy, wytyczne producentów stelaży podtynkowych dotyczące wymiarów rewizji, dokumentacja normy PN-EN 15283 dotycząca płyt gipsowych zbrojonych włóknami.
