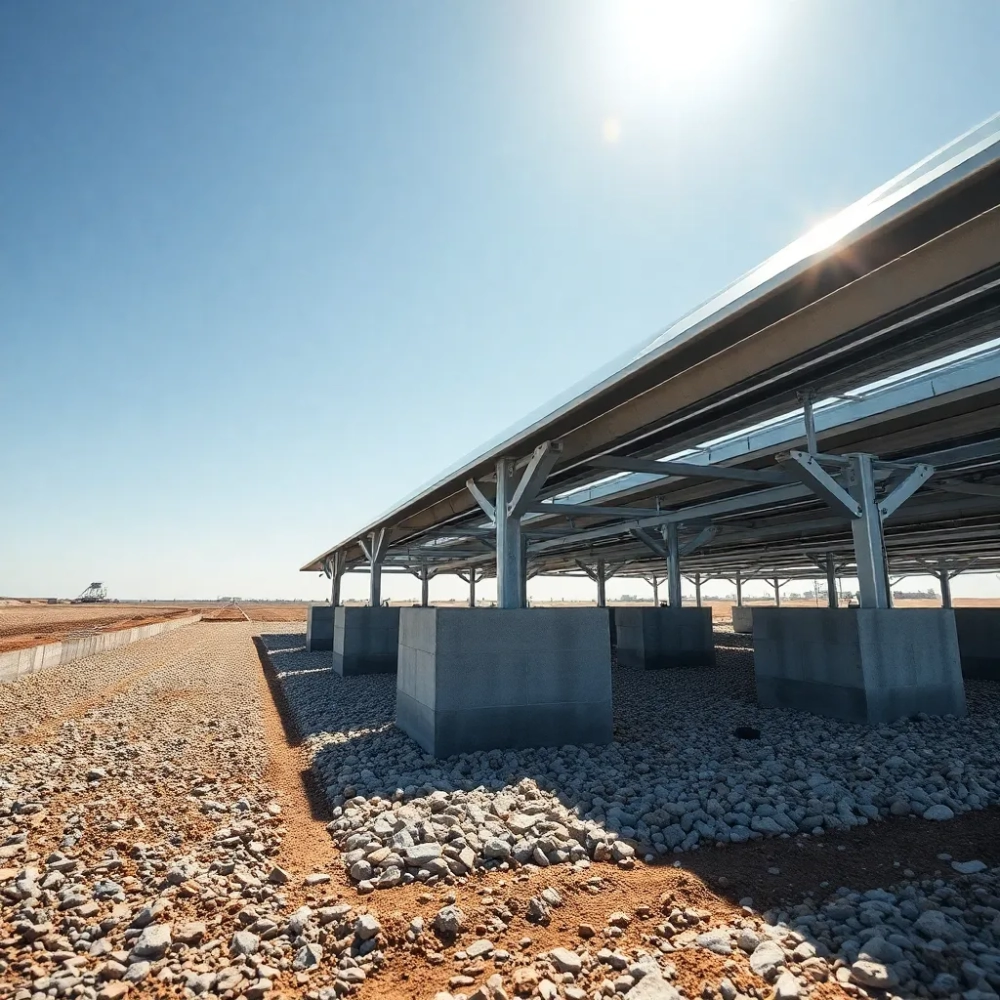

Konstrukcja balastowa na grunt PV: Kompleksowy przewodnik 2025

W świecie dynamicznie rozwijającej się fotowoltaiki, gdzie każdy metr kwadratowy powierzchni staje się potencjalnym źródłem energii, niezwykle istotne jest znalezienie stabilnych i efektywnych rozwiązań montażowych. Właśnie w tym kontekście na scenę wkracza konstrukcja balastowa na grunt, oferując sprytne podejście do posadowienia paneli fotowoltaicznych. Zamiast skomplikowanego kotwienia w podłożu, polega ona na obciążeniu. Oparte na prostej, lecz genialnej idei, balastowe na gruncie systemy wsporcze paneli fotowoltaicznych osiągają stabilność poprzez inteligentne wykorzystanie ciężaru, eliminując potrzebę inwazyjnego naruszania terenu. Brzmi intrygująco? Odkryjmy razem, jak to działa i dlaczego jest to tak efektywne!

• Zalety i wady konstrukcji balastowych na grunt vs. systemy kotwione
• Dobór konstrukcji balastowej: Obciążenie, odporność na wiatr i specyfika gruntu
• Kluczowe elementy systemów balastowych na grunt i techniki montażu
• Alternatywy dla konstrukcji balastowych: Rozważania o systemach palowanych
• Q&A - Konstrukcja balastowa na Grunt

Zanim zagłębimy się w szczegóły techniczne, przyjrzyjmy się szerszemu obrazowi. Jakie zalety i wyzwania wiążą się z tak specyficznym podejściem do montażu? Czy jest to rozwiązanie dla każdego placu budowy, czy raczej dla wyselekcjonowanych scenariuszy? Poniższe dane, choć skromne, rzucają światło na kluczowe aspekty, które determinują wybór odpowiedniej technologii. Porównajmy kluczowe czynniki, które wpływają na decyzje projektowe i instalacyjne w zakresie fotowoltaiki gruntowej.

Analizując powyższe zestawienie, staje się jasne, że wybór między konstrukcją balastową a systemem palowanym to nic innego jak optymalizacja. Ostateczna decyzja nie sprowadza się do wyboru "lepszej" technologii, lecz do tej, która najlepiej odpowiada specyfice projektu, zasobom i warunkom gruntowym. Na terenach, gdzie ingerencja w podłoże jest problematyczna, jak choćby na składowiskach, systemy balastowe stają się niezaprzeczalnym faworytem. Jeśli jednak dysponujemy stabilnym gruntem o dobrej nośności, a duża instalacja wymaga minimalizacji kosztów materiałowych balastu, system palowany może okazać się bardziej ekonomiczny w ogólnym rozrachunku. To jak gra w szachy, gdzie każdy ruch zależy od poprzedniego, a przewidzenie kilku następnych to klucz do zwycięstwa.

Zalety i wady konstrukcji balastowych na grunt vs. systemy kotwione

W dzisiejszym świecie, gdzie optymalizacja kosztów i minimalizacja wpływu na środowisko są na wagę złota, wybór odpowiedniego systemu montażowego dla farm fotowoltaicznych staje się kluczową decyzją. Na jednej szali mamy sprawdzone, tradycyjne systemy kotwione, które wryły się w krajobraz niczym pomniki. Na drugiej – dynamicznie rozwijające się innowacje w postaci konstrukcji balastowych, które obiecują elastyczność i swobodę. Ale jak to zawsze bywa, diabeł tkwi w szczegółach. Zastanówmy się, co tak naprawdę oferuje nam konstrukcja balastowa na grunt w starciu z utartymi schematami i gdzie tkwią jej przewagi, a gdzie wady.

Zobacz także: BAKS konstrukcje PV: Cennik i oferty 2025

Jedną z najbardziej oczywistych zalet konstrukcji balastowych jest ich bezinwazyjność. To absolutny game changer na gruntach dzierżawionych, gdzie właściciel nie pozwala na trwałe naruszenie podłoża. Wyobraźmy sobie sytuację, w której chcemy postawić farmę fotowoltaiczną na terenie dawnego składowiska odpadów. Kotwienie w takim miejscu to przepis na katastrofę ekologiczną i techniczną. Konstrukcja balastowa? Proszę bardzo – kładziemy ją na powierzchni, obciążamy i gotowe. Nie ma wiercenia, nie ma kopania, nie ma problemu z usuwaniem gruzu. To rozwiązanie idealne dla terenów rekultywowanych, czy tych, gdzie przepisy konserwatorskie chronią integralność gruntu.

Kolejny aspekt to szybkość i łatwość montażu. Nie potrzebujemy specjalistycznych wiertnic czy ciężkiego sprzętu do palowania. Wystarczy dostęp do materiałów balastowych – czy to betonu w prefabrykowanych bloczkach, czy kruszywa – i zorganizowana ekipa. Proces stawiania konstrukcji jest znacznie szybszy, co przekłada się na krótszy czas realizacji projektu i niższe koszty robocizny. Przykładowo, podczas budowy farmy fotowoltaicznej o mocy 1 MW w trudnym terenie podmokłym, zastosowanie konstrukcji balastowej skróciło czas montażu o około 30% w porównaniu do szacowanego czasu dla technologii palowanej, oszczędzając tym samym dziesiątki tysięcy złotych.

Co więcej, balastowe systemy oferują większą elastyczność w przypadku nierówności terenu. Kto by pomyślał, że nierówny grunt może być atutem? Otóż może! Konstrukcje kotwione wymagają precyzyjnego wyrównania podłoża, co generuje dodatkowe koszty i prace ziemne. Tymczasem systemy balastowe są bardziej "tolerancyjne" dla niewielkich spadków terenu. Można je łatwo wypoziomować, stosując odpowiednie podkładki lub dostosowując kształt balastu, co znacząco upraszcza przygotowanie placu budowy i przyspiesza instalację, zwłaszcza na postindustrialnych nieużytkach. Jest to nic innego jak inżynierski kompromis, który działa na korzyść projektu.

Zobacz także: Farba na konstrukcje stalowe 2025: Wybór i Aplikacja

Teraz czas na drugą stronę medalu – wady. Największą i najbardziej oczywistą jest zapotrzebowanie na balast. To po prostu ciężar, który trzeba gdzieś kupić, przetransportować i ułożyć. I to właśnie ten ciężar generuje dodatkowe koszty, zwłaszcza jeśli jesteśmy daleko od źródeł kruszywa czy betonu. Na etapie planowania projektu należy dokładnie oszacować koszty logistyki i zakupu materiału balastowego. Jeśli maszyny do transportu materiału będą musiały pokonywać znaczne odległości, to zysk z braku kopania może zostać zniwelowany przez drogie transporty. Czasami proste równanie: brak kopania = oszczędność, jest fałszywe.

Kolejną potencjalną wadą jest ograniczenie w wysokości konstrukcji. Zazwyczaj systemy balastowe nie są projektowane do bardzo wysokich instalacji, ponieważ większa wysokość oznacza większy moment obrotowy od wiatru, a co za tym idzie, potrzebę znacznie większego balastu, co może stać się nieekonomiczne. Balast musi utrzymywać konstrukcję w pionie nawet w najsilniejszych porywach wiatru. Ogranicza to możliwości adaptacji farm fotowoltaicznych, jeśli zależy nam na wysokim montażu.

Istotnym aspektem jest też powierzchnia gruntu pod konstrukcją. Konieczność zapewnienia odpowiedniej przestrzeni na balast może zmniejszyć efektywność wykorzystania dostępnego terenu. Chociaż same panele zajmują określoną powierzchnię, to wokół nich musimy zapewnić miejsce na bloczki czy płyty balastowe. W przypadku ograniczonej przestrzeni, każdy metr kwadratowy jest na wagę złota, a balast potrafi zabrać cenne centymetry. To stawia pod znakiem zapytania opłacalność w bardzo gęstej zabudowie.

Podsumowując, konstrukcja balastowa na grunt to nie jest uniwersalny złoty środek, ale silny kandydat w wielu specyficznych projektach. Jej bezzasadne zastosowanie może przynieść więcej szkody niż pożytku. Warto zawsze przeprowadzić rzetelną analizę przypadku i wybrać rozwiązanie, które najlepiej odpowiada warunkom gruntowym, budżetowi i celom projektu. To jak dobór narzędzia do pracy – młotek jest świetny do wbijania gwoździ, ale nie posłuży do przykręcania śrub. Każdy system ma swoje mocne i słabe strony, a rozsądny inżynier potrafi je wykorzystać.

Dobór konstrukcji balastowej: Obciążenie, odporność na wiatr i specyfika gruntu

Wybór odpowiedniej konstrukcji balastowej na grunt to nie jest bułka z masłem, to raczej skomplikowane równanie z wieloma niewiadomymi. Ktoś mógłby pomyśleć: „po prostu kładę coś ciężkiego i tyle”. Niestety, rzeczywistość inżynierska jest znacznie bardziej złożona, a zaniedbanie któregokolwiek z kluczowych czynników może prowadzić do kosztownych, a nawet niebezpiecznych konsekwencji. Odpowiedni dobór to fundament stabilności i długowieczności całej instalacji. Przyjrzyjmy się zatem bliżej trzem filarom, na których opiera się ten proces: obciążeniu, odporności na wiatr i specyfice gruntu.

Pierwszym i nadrzędnym czynnikiem jest obciążenie. Mówimy tu nie tylko o ciężarze samych paneli fotowoltaicznych i konstrukcji mocującej, ale także o obciążeniach dynamicznych – czyli głównie wiatrze. Każda konstrukcja musi być w stanie utrzymać swoją pozycję w każdych warunkach atmosferycznych. Wymaga to precyzyjnego oszacowania obciążeń od śniegu, lodu oraz przede wszystkim od wiatru. Strefa wiatrowa, konkretne warunki topograficzne (czy działka jest na otwartej przestrzeni, czy osłonięta), wysokość zabudowy – to wszystko ma kluczowe znaczenie. Na przykład, w strefie wiatrowej II (środkowa Polska), typowe ciśnienie prędkości wiatru dla terenu otwartego wynosi około 0,4 kN/m². Dla konstrukcji o wysokości 1,5 metra i rzędzie paneli o szerokości 10 metrów, siły działające na nią mogą być znaczne, wymagając odpowiednio dużego balastu. Nie ma mowy o "przeczuciach" – tutaj liczą się tylko twarde dane z wyliczeń.

Drugi kluczowy element to odporność na wiatr, która jest nierozerwalnie związana z obciążeniem. Wiatr to największy wróg konstrukcji fotowoltaicznych, zdolny do ich podniesienia, przesunięcia, a nawet zniszczenia. Projektując konstrukcję balastową, inżynier musi obliczyć maksymalne siły podrywające i przesuwające, które mogą wystąpić przy projekcie wiatru. To wymaga danych meteorologicznych, a także zrozumienia aerodynamiki paneli. Każdy stopień nachylenia, każda zmiana kształtu rzutu panelu na powierzchnię, wpływa na siły wiatru. Przykładowo, panele ustawione pod kątem 30 stopni do poziomu, w określonych warunkach, mogą generować znaczne siły podnoszące na dolnej krawędzi, podczas gdy górna krawędź będzie poddawana siłom dociskającym.

Nie można również zapominać o możliwościach wystąpienia wibracji wywołanych wiatrem, które mogą prowadzić do zmęczenia materiału i uszkodzenia konstrukcji na przestrzeni lat. Odporność na wiatr decyduje w dużej mierze o ilości i rozłożeniu balastu. Niekiedy to właśnie ta jedna zmienna "rozpycha" projekt do granic opłacalności, zaskakując inwestora, który zakładał, że “ileś ton betonu to nic”. Dlatego w projektowaniu konstrukcji balastowych często wykorzystuje się tunele aerodynamiczne lub zaawansowane symulacje CFD (Computational Fluid Dynamics), aby precyzyjnie przewidzieć zachowanie konstrukcji w różnych warunkach wiatrowych. To nie jest fuszerka, to inżynieria na najwyższym poziomie.

Trzeci, ale nie mniej ważny filar, to specyfika gruntu. Nie każdy grunt nadaje się pod każdą konstrukcję balastową. Kluczowe są takie parametry jak nośność gruntu, jego wilgotność, zdolność do drenażu, a także stabilność geologiczna. Grunt musi być w stanie przenieść ciężar balastu i całej konstrukcji bez nadmiernego osiadania czy deformacji. Na przykład, na gruntach piaszczystych, o niskiej nośności, konieczne może być zastosowanie większych płyt balastowych, aby rozłożyć ciężar na większej powierzchni i zmniejszyć nacisk jednostkowy. Z kolei na gruntach gliniastych, które mogą pęcznieć i kurczyć się w zależności od wilgotności, należy uwzględnić te zmienne w projekcie. Zignorowanie specyfiki gruntu to proszenie się o problemy – od nierównomiernego osiadania, przez pękanie konstrukcji, aż po jej przewrócenie.

Warto również wziąć pod uwagę, że niektóre grunty mogą być agresywne chemicznie dla materiałów balastowych (np. betonowych). W takim przypadku należy zastosować specjalne zabezpieczenia, na przykład używając betonu o podwyższonej odporności na siarczany, lub izolując balast od gruntu. Właściwa diagnoza geotechniczna terenu to podstawa. Bez geotechnika na placu budowy nie ma mowy o odpowiedzialnym projektowaniu. Jak mówi stare porzekadło: "Kto oszczędza na badaniach gruntu, ten zapłaci podwójnie na naprawach". Przykładowo, na jednym z projektów w północno-wschodniej Polsce, gdzie grunt charakteryzował się wysoką zawartością torfów, konieczne było zastosowanie specjalnie zaprojektowanych, szerokich fundamentów balastowych, które rozkładały nacisk na kilkukrotnie większej powierzchni niż standardowe rozwiązania. Dzięki temu uniknięto problemów z nadmiernym osiadaniem i utrzymano stabilność całej farmy fotowoltaicznej, co było kluczowe dla jej rentowności.

Podsumowując, dobór konstrukcji balastowej na grunt to proces interdyscyplinarny, wymagający wiedzy z zakresu inżynierii budowlanej, mechaniki gruntu i aerodynamiki. Zawsze należy angażować doświadczonych specjalistów, którzy przeprowadzą dokładne analizy i zaproponują optymalne rozwiązanie, uwzględniające wszystkie specyficzne warunki panujące na danym terenie. Pamiętajmy, że inwestycja w precyzyjny projekt to oszczędność w przyszłości – zarówno pieniędzy, jak i nerwów. To nie jest kwestia "czy się uda", ale "jak bardzo będzie to stabilne i opłacalne".

Kluczowe elementy systemów balastowych na grunt i techniki montażu

Gdy już rozumiemy, dlaczego konstrukcja balastowa na grunt jest często preferowanym rozwiązaniem, szczególnie w przypadku trudnych warunków gruntowych lub ograniczeń prawnych, nadszedł czas, by zajrzeć pod maskę i sprawdzić, co tak naprawdę składa się na te systemy wsporcze. To nie jest po prostu kupa kamieni, to precyzyjnie zaprojektowane elementy, które tworzą zgrany zespół, zapewniając stabilność i długowieczność całej instalacji PV. A sam montaż to nie chaotyczne układanie, lecz szereg zorganizowanych działań, które gwarantują poprawność wykonania.

Sercem każdego systemu balastowego są płyty lub bloczki balastowe. I tu zaczyna się zabawa z materiałem. Najczęściej są to prefabrykowane elementy betonowe, które oferują dużą gęstość i wytrzymałość. Ich kształt i rozmiar są ściśle uzależnione od wymaganej wagi balastu, która z kolei wynika z obliczeń inżynierskich, uwzględniających obciążenia wiatrowe i śniegowe. Niektóre projekty wykorzystują specjalne korytka betonowe, które są później wypełniane kruszywem, piaskiem lub nawet wodą (w systemach tymczasowych), aby uzyskać wymaganą masę. To jak klocki Lego dla dorosłych inżynierów, gdzie każdy element ma swoje precyzyjne miejsce i funkcję. Warto pamiętać, że im mniejsza dostępna powierzchnia pod balast, tym większa gęstość materiału jest potrzebna, co często oznacza betonowe bloki zamiast sypkiego kruszywa.

Następnie mamy ramy lub stelaże montażowe, które są szkieletem dla paneli fotowoltaicznych. Najczęściej wykonane są z aluminium lub stali galwanizowanej, co zapewnia odporność na korozję i odpowiednią wytrzymałość. To na nich spoczywają panele PV i to one przenoszą obciążenia z paneli na balast. Ich projekt musi uwzględniać kąt nachylenia paneli, optymalny dla danej szerokości geograficznej, a także rozstaw, który zapobiega ich wzajemnemu zacienianiu. Te ramy są jak kręgosłup całej konstrukcji, bez nich panele po prostu by się przewróciły. Są one często projektowane w modułach, co ułatwia transport i montaż. Przykładowo, typowy moduł ramy dla 10 paneli o mocy 400W każdy, będzie miał długość około 10-12 metrów, a jego konstrukcja musi zapewnić równomierne rozłożenie ciężaru na balast.

Kolejnym kluczowym elementem są łączniki i elementy mocujące. Mówimy tu o wszelkich śrubach, klamrach, zaciskach i adapterach, które spajają ze sobą poszczególne części konstrukcji balastowej. Muszą być wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna lub aluminium, i zapewniać pewne połączenie nawet w ekstremalnych warunkach. Ich dobór jest krytyczny dla trwałości instalacji – słabe połączenia to prosta droga do awarii. Nie ma tu miejsca na kompromisy. Nawet najsolidniejszy balast na nic się nie zda, jeśli ramy puszczą pod naporem wiatru.

Teraz przejdźmy do technik montażu. Pierwszym krokiem jest zawsze przygotowanie terenu. Chociaż konstrukcje balastowe są mniej wymagające pod tym względem niż systemy kotwione, to wciąż konieczne jest usunięcie większych kamieni, korzeni i wyrównanie miejsc, gdzie będą spoczywać bloczki balastowe. Czasem wystarczy lekkie zagęszczenie gruntu. Następnie następuje rozłożenie balastu zgodnie z projektem. To etap, w którym w grę wchodzi ciężki sprzęt – wózki widłowe, ładowarki teleskopowe, a nawet dźwigi, w zależności od rozmiaru prefabrykowanych bloczków. Precyzyjne ułożenie balastu jest kluczowe dla równomiernego rozłożenia obciążeń.

Po ułożeniu balastu następuje montaż ram i stelaży. To etap, w którym z precyzją chirurga, ale z siłą inżyniera, łączymy ze sobą poszczególne profile. Wszelkie odchylenia od pionu czy poziomu muszą być korygowane na bieżąco, aby zapewnić optymalne warunki pracy paneli i stabilność całej konstrukcji. Ostatnim etapem jest montaż modułów fotowoltaicznych na gotowej konstrukcji. Panele są mocowane do ram za pomocą specjalnych zacisków, a następnie łączone elektrycznie. Wszystkie te czynności muszą być wykonywane zgodnie z wytycznymi producenta i obowiązującymi normami, aby zapewnić bezpieczeństwo i efektywność systemu. Przykładowo, na większych farmach fotowoltaicznych, gdzie liczba modułów liczona jest w tysiącach, kluczowe jest zorganizowanie efektywnej logistyki dostaw i montażu, minimalizując przestoje i optymalizując pracę ekip montażowych. Często wykorzystuje się specjalistyczne, mobilne podnośniki i wózki, które przyspieszają układanie paneli, redukując czas montażu nawet o 15-20%.

W dziedzinie, jaką jest "Konstrukcja balastowa na Grunt", kluczowe jest również zastosowanie odpowiednich systemów drenażowych. Woda, gromadząca się pod balastem, może prowadzić do destabilizacji gruntu, a w skrajnych przypadkach nawet do podmycia konstrukcji. Dlatego w projekcie często uwzględnia się warstwę żwirową pod balastem lub specjalne systemy odprowadzania wody opadowej, które zapobiegają jej gromadzeniu. To z pozoru drobny szczegół, ale w praktyce ma ogromne znaczenie dla długoterminowej stabilności. To jak fundamenty w domu – niewidoczne, ale niezbędne.

Podsumowując, systemy balastowe na grunt to złożony ekosystem komponentów i procesów. Ich sukces zależy od precyzyjnego projektowania, starannego doboru materiałów i profesjonalnego montażu. To nie jest rozwiązanie dla amatorów, lecz dla specjalistów, którzy rozumieją złożoność sił natury i potrafią zamienić je w źródło zielonej energii. Każdy element, od największego bloku betonowego po najmniejszą śrubę, odgrywa swoją rolę w niezawodnym działaniu konstrukcji balastowej na grunt.

Alternatywy dla konstrukcji balastowych: Rozważania o systemach palowanych

W kontekście wyboru optymalnego rozwiązania dla instalacji fotowoltaicznych na gruncie, konstrukcja balastowa na grunt jest jednym z głównych graczy, ale nie jedynym. Obok niej, jako silna alternatywa, wyrasta system palowania – technologia, która, choć bardziej inwazyjna, w wielu przypadkach oferuje unikalne korzyści. Rozważania o tych dwóch podejściach przypominają dylemat architekta stojącego przed wyborem między solidnym, tradycyjnym fundamentem, a nowoczesną, ale mniej inwazyjną płytą fundamentową. Oba mają swoje miejsce w budownictwie, a ich zastosowanie zależy od specyfiki projektu i warunków lokalnych. Zatem, kiedy wybrać pale, a kiedy postawić na balast?

Główna różnica, która natychmiast rzuca się w oczy, to zasada stabilizacji. W systemach palowanych, stabilność konstrukcji osiąga się poprzez wbicie, wkręcenie lub wbetonowanie pali w głąb ziemi. To daje niezrównaną odporność na siły podrywające i przesuwające, które mogą wystąpić pod wpływem wiatru. Gdy grunt jest stabilny i nośny na znacznych głębokościach, a jednocześnie nie ma przeciwwskazań do jego naruszenia, palowanie staje się naturalnym wyborem. Wbijanie pali, czy to stalowych profili, czy drewnianych słupów, jest jak zapuszczanie głębokich korzeni, które trzymają konstrukcję w ryzach. Przykładowo, na gruntach gliniastych z niskim poziomem wód gruntowych, pale mogą osiągnąć głębokość nawet kilku metrów, zapewniając stabilność nawet dla bardzo wysokich konstrukcji, co jest trudne do osiągnięcia przy użyciu balastu.

Kolejnym argumentem przemawiającym za systemami palowanymi jest minimalizacja powierzchni zajmowanej przez fundamenty. W przeciwieństwie do konstrukcji balastowych, które wymagają rozległych powierzchni pod balast, pale są znacznie bardziej kompaktowe. To szczególnie ważne na terenach o ograniczonej powierzchni, gdzie każdy metr kwadratowy jest na wagę złota. Mniejsza powierzchnia fundamentów oznacza również mniej betonu (jeśli pale są betonowe) lub mniejszą ilość innego materiału, co może przekładać się na niższe koszty materiałowe w przypadku bardzo dużych instalacji. Myślmy o tym jak o minimalizowaniu śladu, który pozostawiamy na ziemskiej powierzchni.

Co więcej, niższe koszty transportu materiałów. W przypadku systemów palowanych, materiałem dowożonym na budowę są głównie profile lub pale, które są znacznie lżejsze i zajmują mniej miejsca niż tony betonu czy kruszywa potrzebnego do balastu. To może znacząco obniżyć koszty logistyki, zwłaszcza w odległych lokalizacjach lub tam, gdzie dostęp do ciężkich materiałów jest utrudniony. Na przykład, budowa farmy fotowoltaicznej w górskim, trudno dostępnym terenie, gdzie transport wielkich bloków betonowych byłby nierealny, pale stają się jedynym sensownym rozwiązaniem. W takich warunkach, różnice w kosztach transportu mogą stanowić nawet 15-20% całkowitych kosztów projektu.

Nie możemy jednak zapominać o wadach systemów palowanych. Największą z nich jest ich inwazyjność. Wbijanie pali wiąże się z naruszeniem struktury gruntu, co może być problematyczne na terenach chronionych, zanieczyszczonych lub po prostu tam, gdzie właściciel gruntu nie wyraża zgody na taką ingerencję. Proces palowania jest również często związany z hałasem i wibracjami, co może być uciążliwe dla otoczenia. Ponadto, wymaga specjalistycznego sprzętu (palownice, wiertnice) i doświadczonych operatorów, co podnosi koszty robocizny i wydłuża czas realizacji projektu. Na gruntach bardzo twardych lub skalistych, palowanie może być wręcz niemożliwe lub ekstremalnie drogie.

Kolejnym wyzwaniem jest konieczność precyzyjnych badań geotechnicznych. Przed przystąpieniem do palowania, należy bezwzględnie zbadać warunki gruntowe na całej głębokości, na której planuje się osadzenie pali. Niespodzianki w gruncie (np. warstwy wody, głazy narzutowe) mogą prowadzić do poważnych problemów i dodatkowych kosztów. W przypadku konstrukcji balastowej na grunt, dokładność badań geologicznych jest również istotna, ale ze względu na płytsze posadowienie, ryzyko niespodzianek jest mniejsze. To trochę jak operacja na otwartym sercu – każde cięcie musi być precyzyjne.

Podsumowując, wybór między systemem balastowym a palowanym to nie jest walka dobra ze złem, ale raczej świadoma decyzja inżynierska, oparta na głębokiej analizie. Jeśli masz do czynienia z gruntem stabilnym, bez przeciwwskazań do wbijania pali, a priorytetem jest minimalizacja powierzchni zajmowanej przez fundamenty i wysokość konstrukcji, system palowany może być bardziej ekonomiczny i efektywny. Jeśli jednak działasz na terenach z ograniczeniami inwazyjności, niestabilnym gruncie lub potrzebujesz szybkiego i elastycznego rozwiązania, konstrukcja balastowa na grunt będzie niezastąpiona. Jak w życiu – uniwersalne rozwiązania rzadko są najlepsze. Kluczem jest adaptacja do otoczenia, niczym kameleon, zmieniający barwę, by przetrwać.

Często, na dużych projektach, można zaobserwować wręcz hybrydowe rozwiązania, gdzie część instalacji wykorzystuje systemy palowane, a część konstrukcje balastowe, w zależności od lokalnych warunków gruntowych. To pozwala na maksymalną optymalizację kosztów i efektywności. Przykładowo, na farmie fotowoltaicznej w Dolinie Noteci, gdzie część terenu stanowiły osuszone bagna, a część suche, piaszczyste wzniesienia, zastosowano kombinację obu rozwiązań. Na bagiennym terenie, z uwagi na niestabilność gruntu, użyto płytkich konstrukcji balastowych, aby rozłożyć ciężar na szerokiej powierzchni i uniknąć głębokiej penetracji. Natomiast na suchych wzniesieniach, gdzie grunt był twardy i nośny, zastosowano systemy palowane, maksymalizując wykorzystanie przestrzeni i odporność na wiatr. To jest właśnie esencja inżynierii – elastyczność i szukanie optymalnych rozwiązań, a nie sztywne trzymanie się jednego schematu. Nic nie jest czarno-białe w świecie zielonej energii.

Q&A - Konstrukcja balastowa na Grunt

• P: Co to jest konstrukcja balastowa na grunt i do czego służy?

  O: Konstrukcja balastowa na grunt to system wsporczy dla paneli fotowoltaicznych, który stabilizuje je poprzez obciążenie (balast), zamiast kotwienia w ziemi. Służy do posadowienia instalacji fotowoltaicznych na terenach, gdzie nie można lub nie należy naruszać podłoża, np. na powierzchniach utwardzonych, dzierżawionych gruntach, składowiskach odpadów, czy terenach o słabej nośności, zapewniając odporność na wiatr i inne czynniki atmosferyczne.

• P: Jakie są główne zalety konstrukcji balastowej w porównaniu do systemów kotwionych?

  O: Główne zalety to bezinwazyjność (brak ingerencji w grunt), szybkość i łatwość montażu (nie wymaga ciężkiego sprzętu do wiercenia), oraz większa elastyczność w przypadku nierówności terenu. Jest to idealne rozwiązanie dla gruntów dzierżawionych lub terenów z ograniczeniami inwazyjności.

• P: Z jakich kluczowych elementów składa się system balastowy na grunt?

  O: System składa się głównie z płyt lub bloczków balastowych (najczęściej betonowych), ram lub stelaży montażowych (aluminiowych lub stalowych galwanizowanych) oraz łączników i elementów mocujących (ze stali nierdzewnej lub aluminium), które spajają całą konstrukcję.

• P: Jakie czynniki należy wziąć pod uwagę przy doborze konstrukcji balastowej?

  O: Należy uwzględnić obciążenie (od paneli, śniegu, wiatru), odporność na wiatr (siły podrywające i przesuwające), a także specyfikę gruntu (nośność, wilgotność, drenaż). Precyzyjne badania geotechniczne i analiza warunków lokalnych są kluczowe dla prawidłowego doboru i stabilności instalacji.

• P: Kiedy lepszym rozwiązaniem od konstrukcji balastowej może być system palowany?

  O: System palowany może być lepszym rozwiązaniem, gdy grunt jest stabilny i nośny na znacznych głębokościach, nie ma przeciwwskazań do inwazyjnego naruszenia podłoża, a priorytetem jest minimalizacja powierzchni zajmowanej przez fundamenty. System palowany oferuje większą odporność na siły wiatru i pozwala na wyższe konstrukcje, a także może być bardziej opłacalny dla bardzo dużych instalacji ze względu na niższe koszty transportu materiałów.
