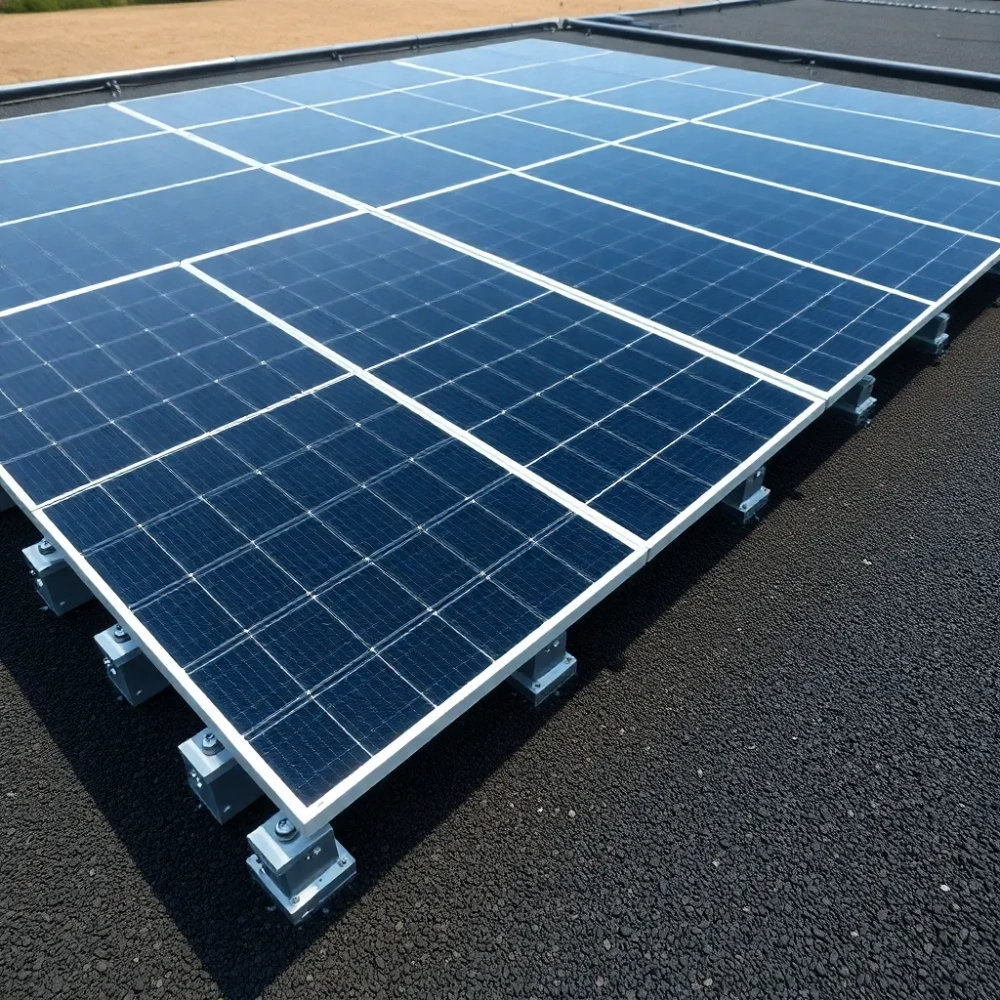

Konstrukcje fotowoltaiczne na dach płaski 2025
Marzyłeś kiedyś o domowej elektrowni słonecznej, ale wizja panelów unoszących się swobodnie na dachu płaskim budziła niepokój? Spokojnie, to właśnie konstrukcja na dach płaski fotowoltaika jest kluczem do stabilnej i efektywnej instalacji! Jej prawidłowy dobór jest fundamentalny dla długowieczności i bezpieczeństwa całej instalacji. Odpowiedź w skrócie? Niezbędny element zapewniający stabilność i optymalne działanie paneli słonecznych na płaskiej powierzchni dachu, który należy dobrać do specyfiki obiektu.
- Konstrukcja balastowa na dach płaski: Systemy aero i z balastem
- Zalety i zastosowania systemów aerodynamicznych na dachy płaskie
- Montaż mechaniczny kontra konstrukcje balastowe – kiedy wybrać co?
- Czynniki wpływające na dobór konstrukcji fotowoltaicznej na dach płaski
- Q&A
Wybór odpowiedniego systemu montażowego dla instalacji fotowoltaicznej na dachu płaskim to nie lada wyzwanie, ale za to z fascynującymi możliwościami. Decyzja ta wymaga głębokiej analizy, bo to od niej zależy nie tylko efektywność, ale i bezpieczeństwo całej inwestycji. To niczym budowanie solidnych fundamentów pod drapacz chmur – musimy mieć pewność, że wszystko stoi na solidnym gruncie.
| Rodzaj Konstrukcji | Zalety | Wady | Typowe Zastosowanie | Orientacyjna Cena za kWp |
|---|---|---|---|---|
| Balastowa Aerodynamiczna (System S) | Lekka, minimalna ingerencja w dach, szybki montaż. | Wymaga precyzyjnych obliczeń aerodynamicznych. | Dachy o ograniczonej nośności, dachy bitumiczne. | 500-800 PLN |
| Balastowa Aerodynamiczna (System EW) | Optymalne wykorzystanie powierzchni, zwiększona stabilność. | Nieco większe obciążenie punktowe. | Dachy z większą powierzchnią i dobrym rozkładem obciążenia. | 550-850 PLN |
| Balastowa z Balastem (tradycyjna) | Duża stabilność, możliwość dowolnej konfiguracji modułów. | Większe obciążenie dachu, wolniejszy montaż. | Dachy o dużej nośności, dachy żwirowe. | 400-700 PLN |
| Montaż Mechaniczny | Najwyższa stabilność, brak dodatkowego obciążenia, odporność na wiatr. | Inwazyjny, ryzyko naruszenia poszycia dachu. | Dachy betonowe, dachy z solidną konstrukcją, nowo budowane obiekty. | 600-950 PLN |
Powyższe dane dają jasny obraz, że wybór systemów montażowych na dachy płaskie to nie tylko kwestia kosztów, ale przede wszystkim dopasowania do specyficznych wymogów budynku. Na przykład, w sytuacji, gdy konstrukcja dachu nie pozwala na znaczące dodatkowe obciążenia, zastosowanie lekkich konstrukcji aerodynamicznych jest priorytetem. To jak z wyborem obuwia do biegania – nie kupujesz traperów do maratonu, prawda?
Konstrukcja balastowa na dach płaski: Systemy aero i z balastem
Kiedy mówimy o konstrukcjach balastowych na dach płaski, mamy na myśli innowacyjne rozwiązania, które eliminują potrzebę inwazyjnego montażu do poszycia dachu. To kluczowe, szczególnie dla dachów z membraną lub papą, gdzie przebijanie warstwy hydroizolacyjnej jest wykluczone. Koncept jest prosty, ale genialny: stabilność zapewniają bloczki betonowe, niczym kamienie w ręku wędkarza, który chce, by jego wędka stała stabilnie na brzegu.
Zobacz także: BAKS konstrukcje PV: Cennik i oferty 2025
Wśród produkowanych przez nas konstrukcji balastowych na dach płaski można wyróżnić systemy aerodynamiczne oraz te z klasycznym balastem. Ich wspólną cechą jest wykorzystanie wspomnianych bloczków betonowych, co ma zapewnić wymaganą stabilność na powierzchni dachu. To daje spokój ducha, wiedząc, że nawet podczas silnych porywów wiatru nasza instalacja pozostanie na swoim miejscu.
Jednak między systemami aerodynamicznymi a z balastem występują również pewne różnice, które warto szerzej rozważyć. Konstrukcja balastowa jest jednym z najpopularniejszych rozwiązań montowanych na dachach płaskich. Jej renoma wynika z nietypowej budowy, która zakłada układ wyspowy, a także trwałe połączenie rzędów. To niczym system naczyń połączonych, gdzie każdy element wzmacnia całość.
Z tego rozwiązania płyną wymierne korzyści – można w ten sposób zredukować obciążenie dachu, obniżyć stopień oddziaływania wiatru na konstrukcję oraz zapobiec powstawaniu miejscowych punktów przeciążeń. System balastowy to dobre rozwiązanie, szczególnie wtedy, gdy fotowoltaika ma być montowana na dachu płaskim z ograniczoną nośnością, w przypadku którego nie można zastosować montażu mechanicznego. To taka „lekkostrawna” opcja dla wymagających dachów.
Zobacz także: Konstrukcja na dach płaski BAKS 2025 – PV Systemy
Systemy aerodynamiczne (często nazywane systemami „aero”) idą o krok dalej, wykorzystując kształt konstrukcji do zmniejszenia sił wiatru. Mają one profile, które „przecinają” wiatr, redukując jego wpływ na panele, co pozwala na zastosowanie mniejszej ilości balastu. Wyobraź sobie, że to jak obły kształt statku – zaprojektowany, aby stawiać mniejszy opór wodzie. Przykładowo, konstrukcje systemów aerodynamicznych często charakteryzują się niskim profilem i są dostępne w wersjach jedno- lub dwurzędowych, zapewniając optymalny kąt nachylenia paneli (np. 10-15 stopni).
Tradycyjne konstrukcje balastowe, choć bardziej obciążające, oferują zazwyczaj większą elastyczność w doborze kąta nachylenia modułów, co może być kluczowe dla optymalizacji produkcji energii w zależności od szerokości geograficznej. Dają one pewną swobodę aranżacji, którą doceni każdy, kto ceni sobie niezależność w projekcie. Zazwyczaj dla paneli o mocy 400Wp na 10-stopniowej konstrukcji balastowej potrzebujemy około 15-25 kg balastu na panel, w zależności od strefy wiatrowej i wysokości budynku.
Zalety i zastosowania systemów aerodynamicznych na dachy płaskie
Systemy aerodynamiczne na dachy płaskie to absolutny hit ostatnich lat w branży fotowoltaicznej. Ich innowacyjność polega na inteligentnym wykorzystaniu praw fizyki do zminimalizowania konieczności stosowania ciężkiego balastu. To niczym elegancki tancerz, który z lekkością porusza się po scenie, wykorzystując swoje ruchy, by zminimalizować wysiłek.
Aby konstrukcja aero spełniała bezawaryjnie swoje zadanie, należy uwzględnić wiele czynników wpływających na wartość wymaganego obciążenia. Odpowiedzialność za prawidłowy dobór parametrów spoczywa na specjalistach, którzy na podstawie otrzymanej dokumentacji, takiej jak rzuty dachu, wysokość budynku czy lokalizacja geograficzna, definiują je tak, aby zapewnić konstrukcji odpowiednią stabilność i właściwości techniczne. Pamiętajcie, fuszerka na tym etapie może kosztować bardzo drogo.
W naszej ofercie znajdują się dwa rodzaje systemów aerodynamicznych na dachy płaskie – S i EW. Czym się je cechuje? System S, często stosowany w układzie jednopoziomowym, jest idealny dla dachów o mniejszej powierzchni i tam, gdzie zależy nam na maksymalnej optymalizacji obciążenia punktowego. Przykładowo, minimalny kąt nachylenia paneli w systemie S to około 10 stopni, co pozwala na generowanie znacznej ilości energii bez nadmiernego obciążania konstrukcji dachu. Moduły w systemie S są często montowane w rzędach skierowanych na południe.
Z kolei system EW (East-West), znany również jako wschód-zachód, zakłada montaż paneli w dwóch kierunkach, co pozwala na równomierniejsze rozłożenie produkcji energii w ciągu dnia i efektywniejsze wykorzystanie dostępnej powierzchni dachu. Ta opcja sprawdza się, gdy zależy nam na rozłożeniu krzywej produkcji energii na dłuższy czas. W przypadku aerodynamicznej konstrukcji balastowej naszej produkcji, wyróżnia się ona wysokim poziomem bezpieczeństwa. Dowodem na to są badania wykonane w renomowanej, niezależnej jednostce badawczej – to nie są bajki z mchu i paproci, to twarde dane.
Kluczową zaletą systemów aerodynamicznych jest właśnie zmniejszenie obciążenia dachu. Przykładowo, tradycyjna konstrukcja balastowa pod panele PV może wymagać nawet 50-70 kg balastu na panel, podczas gdy system aero często zadowala się 15-25 kg, a w niektórych, optymalnych warunkach, nawet mniej. Mniejsze obciążenie oznacza mniejsze ryzyko uszkodzenia dachu i jego konstrukcji, co jest krytyczne w przypadku starszych budynków. To tak, jakby porównać plecak wędrowca z kilkoma kilogramami wody do plecaka ze sztabami złota – różnica w obciążeniu jest kolosalna.
Kolejną zaletą jest szybki i prosty montaż. Brak konieczności wiercenia otworów w dachu znacząco skraca czas instalacji i minimalizuje ryzyko błędów wykonawczych. Pamiętam sytuację, kiedy klient obawiał się jakiejkolwiek ingerencji w poszycie dachu. Wybraliśmy wtedy system aerodynamiczny i instalacja została wykonana błyskawicznie, bez stresu dla inwestora i ekipy. Po prostu bajka!
Montaż mechaniczny kontra konstrukcje balastowe – kiedy wybrać co?
Debata pomiędzy montażem mechanicznym a konstrukcjami balastowymi to jedna z najczęściej poruszanych kwestii w projektowaniu instalacji fotowoltaicznej na dachu płaskim. Wybór odpowiedniej metody to jak selekcja narzędzia do konkretnego zadania – młotek nie zawsze sprawdzi się do wkręcania śrub. Każda z tych metod ma swoje unikalne cechy i zastosowania, a także swoje mocne i słabe strony.
Montaż mechaniczny, choć bardziej inwazyjny, jest bezkompromisowy pod względem stabilności. Polega on na przymocowaniu konstrukcji nośnej bezpośrednio do struktury dachu, np. za pomocą kotew, śrub lub specjalnych łączników. Wyobraź sobie, że to jak solidne zakotwiczenie statku w porcie – gwarantuje, że nie ruszy się z miejsca nawet podczas sztormu. Ta metoda jest często preferowana w przypadku dachów betonowych, o solidnej, znanej nośności, gdzie możliwość naruszenia hydroizolacji jest minimalna lub łatwa do uszczelnienia.
Zaletą montażu mechanicznego jest przede wszystkim maksymalna odporność na siły wiatru. Ponieważ konstrukcja jest na stałe zespolona z budynkiem, ryzyko jej przemieszczenia jest praktycznie zerowe. To także doskonała opcja, gdy obciążenie dachu dodatkowym balastem jest problemem, na przykład w przypadku starych, zabytkowych budynków o niepewnej nośności. Niestety, montaż mechaniczny wiąże się z ingerencją w poszycie dachu, co wymaga fachowej wiedzy i staranności, aby uniknąć przecieków. Koszt instalacji w ten sposób może być wyższy, biorąc pod uwagę konieczność profesjonalnego uszczelniania.
Z drugiej strony, konstrukcje balastowe oferują elastyczność i brak inwazji w pokrycie dachu. To ich kluczowa zaleta. Idealnie nadają się do dachów o ograniczonej nośności lub tych, których nie chcemy naruszać, np. z membraną EPDM, papą termozgrzewalną czy zielonych dachów. Brak wiercenia otworów eliminuje ryzyko przecieków i oszczędza czas, ponieważ nie wymaga zaawansowanych prac uszczelniających. Pamiętam przypadek, gdy inwestor, właściciel dużego magazynu, chciał uniknąć jakiejkolwiek ingerencji w nowo położoną membranę dachową. Rozwiązanie balastowe było dla niego jedynym słusznym wyborem, a efektywność instalacji w niczym nie ustępowała systemom mechanicznym.
Wybór między tymi dwiema metodami zależy od wielu czynników. Jeśli dach jest nowy, o sprawdzonej nośności i konstrukcji żelbetowej, montaż mechaniczny może być sensownym wyborem. Daje on maksymalną pewność i trwałość. Natomiast dla starszych dachów, obiektów z cennymi membranami lub tam, gdzie budżet i czas są priorytetem, system balastowy jest bezsprzecznie lepszym rozwiązaniem. Decyzja ta powinna być zawsze poprzedzona szczegółową analizą konstrukcji dachu oraz konsultacją z doświadczonym inżynierem. Nie warto iść na skróty, bo konsekwencje mogą być bardzo kosztowne.
Podsumowując, montaż mechaniczny to siła i bezkompromisowa stabilność, kosztem inwazyjności. Konstrukcje balastowe to elastyczność i bezpieczeństwo dla dachu, z minimalnym ryzykiem ingerencji. To jak wybór między samochodem sportowym a terenowym – każdy ma swoje przeznaczenie i swoje atuty. Liczy się świadoma decyzja.
Czynniki wpływające na dobór konstrukcji fotowoltaicznej na dach płaski
Dobór optymalnej konstrukcji fotowoltaicznej na dach płaski to prawdziwa sztuka, a zarazem nauka, oparta na precyzyjnej analizie szeregu czynników. To nie jest gra w loterię, gdzie los decyduje. Tutaj decydują dane, pomiary i doświadczenie. Zaniedbanie któregokolwiek z nich może prowadzić do poważnych problemów, od niedostatecznej wydajności, po uszkodzenia dachu czy nawet całej instalacji. A to bywa bolesne dla portfela.
Pierwszym i absolutnie najważniejszym czynnikiem jest nośność dachu. Nie ma nic bardziej fundamentalnego. Każdy dach ma swoją maksymalną wytrzymałość na obciążenia, a instalacja fotowoltaiczna na dachu płaskim, wraz z panelami i balastem (jeśli jest używany), dodaje znaczną wagę. Przed podjęciem jakiejkolwiek decyzji należy przeprowadzić dokładną ekspertyzę konstrukcyjną dachu. Przykładowo, dachy blaszkowe o niskiej nośności wykluczają ciężkie konstrukcje balastowe i wymagają lżejszych systemów aerodynamicznych lub montażu mechanicznego.
Kolejnym, równie istotnym elementem, jest rodzaj pokrycia dachu. Czy to papa termozgrzewalna, membrana EPDM, zielony dach, czy dach żwirowy – każde z tych pokryć ma inne wymagania i tolerancję na ingerencję. Dachy pokryte papą lub membraną są szczególnie wrażliwe na wiercenie i wymagają bezinwazyjnych rozwiązań balastowych, aby uniknąć przecieków. To jak dobór odzieży do pogody – musisz być gotowy na wszystko, a każdy detal ma znaczenie.
Warunki wiatrowe w danej lokalizacji odgrywają olbrzymią rolę. Strefa wiatrowa, wysokość budynku, otoczenie (np. wysokie budynki obok) – to wszystko wpływa na siły działające na panele. W miejscach o silnych wiatrach konieczne jest zastosowanie konstrukcji o większym balascie lub systemów aerodynamicznych, które skutecznie redukują oddziaływanie wiatru. Pamiętam, jak pewien klient z terenów nadmorskich miał obawy co do stabilności paneli. Zastosowaliśmy specjalne, wzmocnione konstrukcje aerodynamiczne, które przeszły testy w tunelach aerodynamicznych. Efekt? Instalacja stała stabilnie jak skała!
Nachylenie i orientacja dachu, choć w przypadku dachów płaskich teoretycznie możemy dowolnie ustawić panele, są jednak kluczowe dla optymalizacji produkcji energii. Standardowo, panele ustawia się na południe pod kątem około 10-15 stopni, aby maksymalizować uzysk energii. W przypadku, gdy dach nie pozwala na taką konfigurację, a inwestorowi zależy na bardziej równomiernej produkcji w ciągu dnia, można rozważyć systemy East-West. Optymalny kąt to często kompromis pomiędzy uzyskiem a zapotrzebowaniem na przestrzeń.
Dostępność przestrzeni na dachu to kolejny czynnik. Wielkość dachu, obecność przeszkód (świetlików, wywietrzników, kominów) – to wszystko wpływa na rozkład paneli i wybór systemu. Konstrukcje balastowe na dach płaski w postaci z balastem zapewniają bezpieczeństwo oraz stabilność instalacji, oferując jednocześnie elastyczność w układaniu modułów, co jest przydatne przy nietypowych kształtach dachów. To jak gra w Tetrisa – trzeba idealnie dopasować elementy, by wszystko pasowało.
Dla tych, których interesuje fotowoltaika na dachu płaskim o większej nośności, powinni rozważyć system balastowy w postaci z balastem. On stworzenie dowolnej konfiguracji układu modułów, jednocześnie zapewniając brak ingerencji w pokrycie dachu. To daje swobodę, której często brakuje w innych rozwiązaniach. Dodatkowo, budżet inwestycji również odgrywa rolę. Różne systemy konstrukcyjne wiążą się z różnymi kosztami, a nie zawsze najdroższe rozwiązanie jest najlepsze. Czasem optymalizacja kosztów przy zachowaniu odpowiedniej jakości jest kluczem do sukcesu. Analiza wszystkich tych czynników to podstawa, a profesjonalna konsultacja to nie fanaberia, lecz konieczność.
