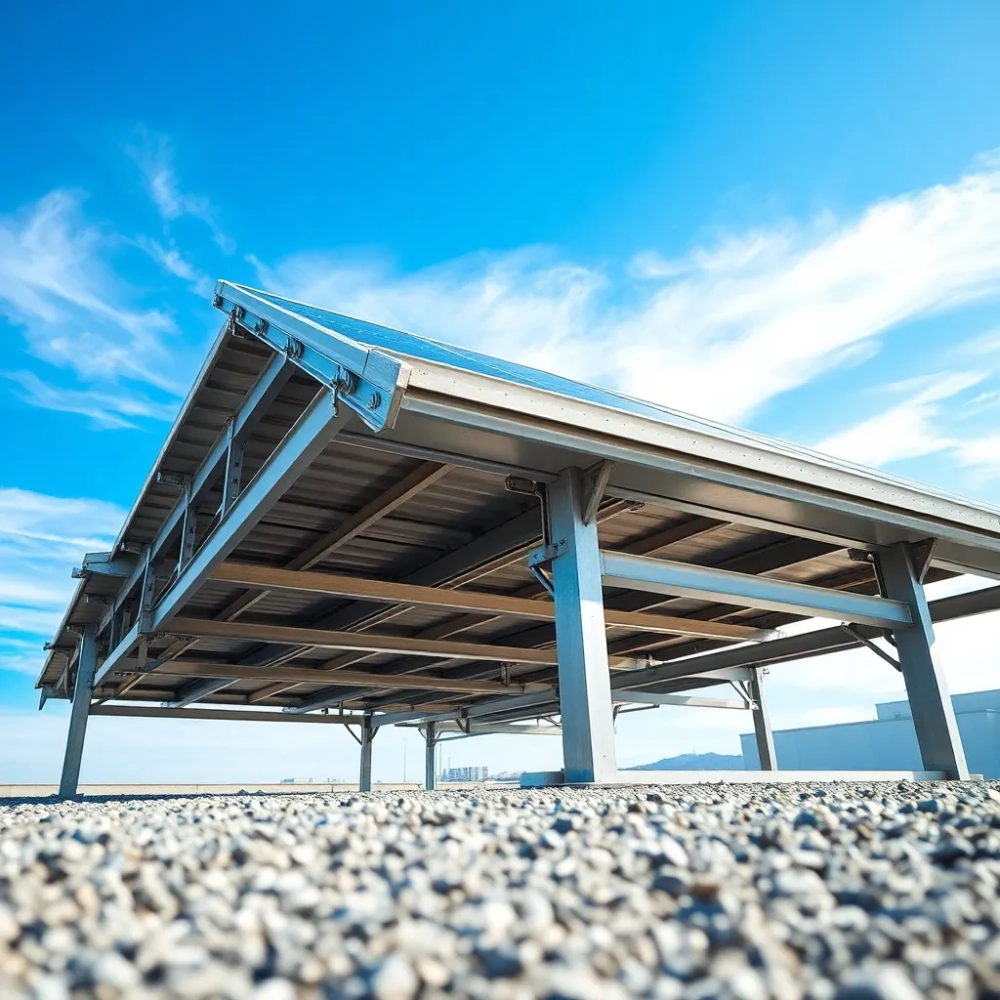

Konstrukcja pod panele PV na dach płaski

Wstęp: wybór konstrukcji pod panele fotowoltaiczne na dach płaski to ciągły kompromis między nośnością dachu, odpornością na wiatr i chęcią uniknięcia penetracji pokrycia. Pierwszy dylemat to: balast czy mocowanie mechaniczne — balast chroni membranę, ale dokłada ciężaru, mechanika daje stabilność bez dodatkowych kilogramów, lecz wymaga uszczelnień i dobrej dokumentacji. Drugi wątek to: klejone/zgrzewane rozwiązania kontra układy aerodynamiczne — te pierwsze minimalizują obciążenie i są atrakcyjne dla dachów elastycznych, a aerodynamiczne układy pozwalają zmniejszyć ilość balastu i poprawić wydajność modułów dzięki chłodzeniu przepływem powietrza.

• Rodzaje konstrukcji na dach płaski
• Konstrukcje balastowe a obciążenie dachu
• Klejone i zgrzewane systemy PV na dachy
• Mocowane mechanicznie – stabilność bez dodatkowego obciążenia
• Dachy z płytą warstwową – wymagania mocowania
• Aerodynamiczne układy PV – AERO S i AERO EW
• Dobór konstrukcji do nośności i dokumentacji projektowej
• Konstrukcja pod panele fotowoltaiczne na dach płaski

Poniżej przedstawiam zwięzłą analizę porównawczą najczęściej spotykanych postaci konstrukcji montażowych na dachu płaskim, zorientowaną na obciążenie, kąt nachylenia, przykładowy koszt montażu i czas wykonywania prac. Dane mają charakter orientacyjny i służą porównaniu, a konkretne wartości trzeba zawsze sprawdzić w dokumentacji projektowej i obliczeniach statycznych.

Interpretacja tabeli pokazuje typowe kompromisy: system balastowy dokłada masę rzędu kilkudziesięciu kilogramów na metr kwadratowy, co w prostym przykładzie 10 kWp przy zajętości ok. 50 m² oznacza dodatkowe 1,5–2 tony balastu, natomiast systemy klejone i zgrzewane dodają tylko kilka kilogramów na m², ale są droższe i bardziej zależne od jakości membrany. Aerodynamiczne wersje AERO S i AERO EW redukują potrzebę ciężkiego balastu dzięki kształtowi i osłonom, co można przełożyć na oszczędności i mniejsze obciążenie stropu. Koszty montażu w tabeli są orientacyjne; warto porównać je z ofertą wykonawców i dodać koszt projektu konstrukcyjnego oraz ewentualnego wzmocnienia dachu.

Rodzaje konstrukcji na dach płaski

Na dachu płaskim najczęściej rozważamy kilka kategorii konstrukcji: balastowe, aerodynamiczne, klejone, zgrzewane oraz mocowane mechanicznie, a każda z tych postaci ma swoje ograniczenia i zalety wynikające z charakteru dachu i pokrycia. System balastowy opiera się na ciężarze i prostocie — ramy modułów ustawione są na stopach obciążonych betonowymi lub polimerowymi blokami, co ułatwia montaż i demontaż, ale wymaga sprawdzenia nośności stropu oraz rozplanowania obciążenia, aby nie przekroczyć dopuszczalnych wartości. Konstrukcje aerodynamiczne modyfikują klasyczny balast, wykorzystując profil i osłony do redukcji sił odrywających, co pozwala zmniejszyć masę balastu i poprawić estetykę instalacji.

Zobacz także: Konstrukcja fotowoltaiczna na gruncie 12 paneli | 2025

Konstrukcje klejone i zgrzewane to alternatywa dla dachów krytych membranami PVC, TPO czy EPDM i są tworzone tak, by nie naruszać ciągłości izolacji; zamiast wkrętów stosuje się specjalne taśmy, kleje lub zgrzewy termiczne, które tworzą trwałe połączenie z powłoką. Te systemy mają minimalny wpływ na obciążenie powierzchni i są chętnie wybierane na dachy płaskie o ograniczonej nośności, ale wymagają wcześniejszej walidacji materiałów i technologii klejenia lub zgrzewania przez producenta membrany. Mocowania mechaniczne to rozwiązanie preferowane tam, gdzie liczy się najwyższa odporność na wiatr i długowieczność; jednak wprowadzenie przejść przez pokrycie oznacza konieczność starannego uszczelnienia i dokumentacji montażowej.

Wybór rodzaju konstrukcji powinien zależeć od kilku kryteriów równocześnie: stanu i nośności dachu, typu pokrycia, strefy wiatrowej i śnieżnej, oczekiwanego kąta nachylenia paneli oraz wymagań eksploatacyjnych — czyszczenia i serwisowania. Dobierając system warto myśleć całościowo: panele fotowoltaiczne na dachu płaskim nie funkcjonują w próżni, a ich sprawność zależy zarówno od ustawienia, jak i od wentylacji pod modułami, odległości od krawędzi oraz od wpływu termicznym zmiennym w czasie roku. Krótko mówiąc: rodzaj konstrukcji trzeba dopasować do konstrukcji dachu.

Konstrukcje balastowe a obciążenie dachu

Konstrukcje balastowe są najprostszą i najczęściej występującą postacią montażu na dachach płaskich, lecz ich największym ograniczeniem jest dodane obciążenie stałe, które trzeba policzyć do bilansu nośności stropu. Przyjmując typowe moduły 400 W o powierzchni ~2,0 m² i układzie zajmującym 50 m² dla instalacji 10 kWp, dodatkowy balast 30 kg/m² daje sumarycznie około 1 500 kg — to realna masa, którą konstrukcja dachu musi przyjąć bez nadmiernego ugięcia. Projektant konstrukcji budynku porówna taką wartość z dopuszczalnymi natężeniami obciążeń stałych i użytkowych, a także uwzględni obciążenia śniegiem, które w zależności od strefy mogą dodać kolejne dziesiątki kilogramów na metr kwadratowy.

Zobacz także: Konstrukcja paneli fotowoltaicznych na elewacji – 2025

Rozmieszczenie balastu ma znaczenie równie duże jak jego masa: skupienie ciężaru w jednym miejscu może przekroczyć lokalne nośności i spowodować przemieszczenia lub przeciążenia podparć, dlatego stosuje się płyty rozdzielcze, elementy rozkładające, a czasem wzmocnienia stropów. W cennikach i ofertach spotyka się konkretne wartości balastów pod moduł, np. bloczek 25–50 kg na zestaw modułów lub układ kilku bloczków na stopę, co w skali dachu szybko się sumuje. Dlatego przed decyzją o systemie balastowym warto wykonać proste przykładowe obliczenia: policzyć całkowitą liczbę modułów, powierzchnię zabudowy, a następnie iloczyn powierzchni i zakładanej wartości kg/m², co da jasny obraz porównawczy z nośnością dachu.

W przypadku dachu płaskiego z ograniczoną nośnością istnieje kilka strategii: przeprojektować instalację na mniejszą moc, zastosować systemy aerodynamiczne, które zmniejszają konieczność ciężkiego balastu, lub wybrać montaż mechaniczny z miejscowymi wzmocnieniami pod punktowe podpory. Przykładowo, redukcja balastu z 40 do 20 kg/m² dzięki aerodynamicznemu profilowi może zmniejszyć całkowitą masę o połowę, co często umożliwia instalację tam, gdzie pierwotnie wydawała się niemożliwa. Każde z tych rozwiązań ma konsekwencje kosztowe i wykonawcze, dlatego bilans obciążeniowy trzeba przeprowadzić przed zamówieniem materiałów i rozpoczęciem montażu.

Klejone i zgrzewane systemy PV na dachy

Klejone i zgrzewane systemy na dachach płaskich to rozwiązanie atrakcyjne tam, gdzie nie można albo nie chce się wprowadzać przejść przez pokrycie; zamiast tego panele mocowane są do powierzchni za pomocą klejów poliuretanowych, akrylowych lub zgrzewanych łączników tworzących trwałą spoinę z membraną. Takie rozwiązanie dodaje zwykle 2–10 kg/m² i jest droższe pod względem materiałów i robocizny niż klasyczny balast, ale eliminuje ryzyko przecieków wynikających z błędnych uszczelnień, o ile zastosowane kleje i technologia zgrzewania są zatwierdzone przez producenta membrany. W praktyce proces klejenia wymaga czystej, suchej powierzchni, odpowiednich temperatur roboczych i testów przyczepności — badanie pull-off przed uruchomieniem instalacji to standardowy punkt kontroli jakości.

Zgrzewane systemy, szczególnie na membranach PVC, pozwalają na trwałe złączenie elementów montażowych w jedną całość z pokryciem dachowym, co daje pewność ciągłości izolacji i odporności na wodę, ale wymaga specjalistycznego sprzętu i wykonawcy z doświadczeniem. Kolejną zaletą jest możliwość niskiego profilu, co wpływa korzystnie na estetykę i daje mniejszy opór aerodynamiczny; z drugiej strony materiały klejące i proces zgrzewania obciążają koszt na poziomie 900–1 200 PLN/kWp, co powinno być uwzględnione przy kalkulacji. Wybór między klejeniem a zgrzewaniem często zależy od typu membrany i wymogów gwarancyjnych producenta pokrycia.

Warto pamiętać, że klejone i zgrzewane systemy są wrażliwe na przygotowanie podłoża i warunki atmosferyczne — niskie temperatury, wilgoć i zanieczyszczenia mogą dramatycznie obniżyć skuteczność połączenia, co z kolei wpływa na bezpieczeństwo i trwałość instalacji fotowoltaicznej. Przed montażem należy więc przeprowadzić testy przyczepności oraz zaplanować harmonogram prac w dni o stabilnych warunkach pogodowych. Gdy wszystkie warunki zostaną spełnione, panele fotowoltaiczne na dach płaski z mocowaniem klejonym lub zgrzewanym potrafią działać bezproblemowo przez dekady, z minimalnym dodatkiem masy na metr kwadratowy.

Mocowane mechanicznie – stabilność bez dodatkowego obciążenia

Mocowane mechanicznie konstrukcje to grupa rozwiązań, w których elementy nośne są trwale przykręcane lub przyspawane do konstrukcji nośnej dachu, co eliminuje konieczność ciężkiego balastu, ale wprowadza tematykę uszczelnień i szczegółów łączeniowych. Podstawową zaletą jest to, że takie rozwiązanie praktycznie nie zmienia bilansu obciążeń statycznych dachu; stosowane są wkręty samowiercące, kotwy dachowe do konstrukcji stalowych lub stalowych profili wsporczych przy płytach warstwowych, co pozwala osiągnąć bardzo wysoką odporność na wiatr. Jednocześnie każdy punkt przewiercenia wymaga starannego zabezpieczenia – odpowiednich podkładek, uszczelek EPDM, momentu dokręcania i protokołu montażowego, aby nie dopuścić do przecieków lub korozji.

Mocowania mechaniczne preferuje się tam, gdzie dach ma wystarczającą nośność punkową i gdzie planuje się długotrwałą, ciężką zabudowę, na przykład przy instalacjach użytkowych lub komercyjnych systemach PV o dużej mocy. W praktyce montaż mechaniczny bywa droższy w wykonaniu niż prosty balast, jeśli doliczyć roboty uszczelniające i koszty materiałów antykorozyjnych, ale summa summarum daje większą pewność i mniejsze ryzyko eksploatacyjne w długim okresie. Dla właściciela dachu oznacza to często wyższą cenę początkową, ale niższe ryzyko napraw i utraty generacji wskutek niekontrolowanych przemieszczeń modułów.

Podejście mechaniczne ma też swoje ograniczenia: na dachach z delikatnymi pokryciami lub z cienkimi warstwami termoizolacyjnymi trzeba zaprojektować podparcia rozkładające obciążenie, a wkręty powinny być montowane w strefach nośnych lub do konstrukcji nośnej dachu, nie tylko w blaszanym pokryciu. W przypadku płyt warstwowych wymagane są specjalne wkręty z talerzem rozkładającym siły i specjalne procedury montażowe, by nie doprowadzić do rozwarstwienia czy uszkodzenia rdzenia izolacyjnego. To wymaga współpracy z projektantem i sprawdzenia instrukcji producenta płyt, a także wykonania protokołów montażowych, które zabezpieczą gwarancje pokrycia.

Dachy z płytą warstwową – wymagania mocowania

Dachy z płytą warstwową (sandwich) stanowią specyficzną kategorię: mają cienkie blaszane okładziny z rdzeniem izolacyjnym, dlatego każdy element mocujący musi być dobrany tak, by nie doprowadzić do rozwarstwienia płyt lub do rozszczelnienia izolacji. Typowe grubości rdzenia wynoszą od 50 do 160 mm, a płyta posiada cienką powłokę stalową, której miejscowe przeciążenie może spowodować trwałe odkształcenie; z tego powodu projektowanie punktów mocowania obejmuje dobór wkrętów farmerskich, talerzy naciskowych i elementów rozkładających siły. W praktyce stosuje się specjalne stopy montażowe lub profile mocujące, które przesyłają siły do stalowej konstrukcji nośnej pod płytą, a nie tylko na blachę okładzinową.

Do mocowania na płycie warstwowej używa się wkrętów samowiercących z łbem kształtowym, często z podkładką EPDM i talerzem rozkładającym nacisk, a w miejscach krytycznych montuje się przelotowe łączniki do konstrukcji nośnej. Moment dokręcania jest kluczowy: za duży – uszkodzenie powłoki i rdzenia, za mały – luz i przecieki. Przy planowaniu montażu trzeba też uwzględnić przenoszenie obciążeń od wiatru i śniegu poprzez punktowe podpory na nośną ramę, by nie przekroczyć miejscowych dopuszczalnych naprężeń materiałowych płyty.

Wartość praktyczna tych wymagań jest oczywista: instalacja fotowoltaiczna na płycie warstwowej może być trwała i bezpieczna, jeżeli zastosuje się dedykowane elementy montażowe oraz szczegółowe procedury montażowe i kontroli jakości. Dobre praktyki obejmują protokoły dokręcania, dokumentację użytych łączników oraz ewentualne testy pull-out na próbkach płyty. Bez takich zabezpieczeń ryzyko uszkodzenia płyty i utraty izolacyjności rośnie, co może skutkować kosztownymi naprawami i przestojami w eksploatacji instalacji fotowoltaicznej.

Aerodynamiczne układy PV – AERO S i AERO EW

Aerodynamiczne układy PV, reprezentowane przez warianty AERO S i AERO EW, projektuje się z myślą o minimalizacji sił unoszenia i odrywania generowanych przez wiatr, co przekłada się na mniejszą potrzebę stosowania ciężkiego balastu oraz na wyższą stabilność całej instalacji. Kluczowe elementy takiego rozwiązania to profil ramy, osłony boczne lub przód, i odpowiednia odległość panelu od pokrycia, która generuje kontrolowany przepływ powietrza i zwiększa chłodzenie modułów, a w efekcie podnosi ich sprawność. AERO S zwykle ma większą osłonę i nieco większy kąt, co poprawia aerodynamikę i redukuje wymagany balast, natomiast AERO EW to niskoprofilowy wariant o niewielkim kącie i bardzo niskim profilu, lepszy tam, gdzie liczy się estetyka i minimalna wysokość.

Różnice praktyczne między AERO S a AERO EW obejmują wymagania montażowe: AERO S może wymagać nieco więcej miejsca między rzędami modułów ze względu na osłony, a AERO EW lepiej sprawdza się przy ciasnym rozmieszczeniu oraz gdy chcemy zachować niski widok z parteru. Oba systemy obniżają zapotrzebowanie na balast typowo o 20–50% w porównaniu z konwencjonalnym układem balastowym, co w praktycznym przykładzie 10 kWp może oznaczać oszczędność kilkuset kilogramów balastu i umożliwić montaż tam, gdzie poprzednio nie było to możliwe. Dodatkowym plusem jest lepsze chłodzenie modułów — różnica temperatury pracy rzędu kilku stopni może zwiększyć uzysk energetyczny o 2–4% rocznie.

Wybór między AERO S a AERO EW zależy od warunków lokalnych: strefy wiatrowej, odległości od krawędzi dachowej, oczekiwanego kąta nachylenia oraz wymogów estetycznych inwestora; obie wersje jednak pokazują, jak konstrukcja może współgrać z aerodynamiką, by ograniczyć masę i koszty instalacji. Przy projektowaniu ważne jest też uwzględnienie serwisowalności i drogi dostępu do modułów, bo niskoprofilowe systemy bywają mniej komfortowe przy konserwacjach, co trzeba porównać z korzyściami w postaci mniejszego balastu i lepszej integracji z dachem płaskim.

Dobór konstrukcji do nośności i dokumentacji projektowej

Dobór konstrukcji do nośności i dokumentacji projektowej to krok, którego nie wolno pominąć; jest to równanie z wieloma niewiadomymi: nośność dachu, strefa wiatrowa, śniegowa, typ pokrycia, planowany kąt i sposób montażu paneli. Projektant konstrukcji powinien otrzymać komplet danych wejściowych: rzut dachu, parametry istniejącej konstrukcji nośnej, przewidywaną masę instalacji (kg/m²), wymiary i rozkład obciążeń, a także wytyczne dotyczące miejsc penetracji i uszczelnień. Na tej podstawie przygotowuje się obliczenia statyczne i rysunki montażowe, które będą podstawą do wykonania instalacji oraz dowodem w razie reklamacji lub konieczności naprawy – bez tego dokumentu ryzyko wykonania niezgodnego z normami rośnie znacząco.

Praktyczny checklist przy doborze konstrukcji wygląda następująco:

• Sprawdzenie nośności dachu i rodzaju pokrycia.
• Określenie strefy wiatrowej i śnieżnej (mapy obowiązujące lokalnie).
• Wybór systemu montażowego (balastowy, aerodynamiczny, klejony, mechaniczny).
• Obliczenia statyczne, protokoły badania przyczepności (dla klejonych) lub testów pull-out (dla wkrętów).
• Przygotowanie rysunków montażowych, detali uszczelnień i harmonogramu prac.

Formalnie dokumentacja projektowa to nie tylko rysunki, ale też opis technologii montażu, protokoły materiałowe i wytyczne dotyczące serwisu — to wszystko trafia do inwestora i wykonawcy oraz stanowi część dokumentacji obiektu. Czas wykonania takiej dokumentacji zazwyczaj wynosi od kilku dni do dwóch tygodni w zależności od złożoności dachu, a koszt sporządzenia obliczeń statycznych i rysunków zaczyna się orientacyjnie od kilkuset do kilku tysięcy złotych; jednak wartość tych dokumentów przewyższa koszty, bo redukuje ryzyko błędów wykonawczych oraz ewentualnych napraw. Jeśli stoisz przed wyborem, pamiętaj: dokumentacja to most między konstrukcją dachu a żywotnością instalacji fotowoltaicznej — przemyślana i kompletna eliminuje większość problemów operacyjnych.

Konstrukcja pod panele fotowoltaiczne na dach płaski

• Jakie są podstawowe typy konstrukcji pod panele na dach płaski?
  Istnieją trzy główne grupy: balastowe (aero), klejone/zgrzewane oraz mocowane mechanicznie. Do dachów pokrytych płytą warstwową często stosuje się wkręty farmerskie i odpowiednie zabezpieczenia, aby uniknąć rozwarstwienia. Systemy balastowe zapewniają niskie obciążenie i elastyczność w ustawieniu modułów, klejone/zgrzewane obniżają ciężar i nadają się na membrany, a konstrukcje mechaniczne łączą stabilność z łatwością montażu po dłuższym boku.

• Kiedy warto wybrać konstrukcję balastową?
  Balastowe układy zmniejszają obciążenie dachu i ograniczają wpływ wiatru, są dobrym wyborem przy ograniczonej nośności dachu lub when nie chcemy ingerować w pokrycie. Procedura konfiguracji pozwala na łatwą zmianę układu modułów bez trwałych modyfikacji pokrycia.

• Czy klejone/zgrzewane systemy nadają się do dachów membranowych?
  Tak — klejone i zgrzewane systemy oferują niskie obciążenie powierzchni i są kompatybilne z membranami. W ofercie Energy5 występują wersje z osłonami (AERO S) i bez osłon (AERO EW).

• Jak dobrać kąty nachylenia i ekspozycję modułów dla wydajności?
  Zwykle zaleca się ekspozycję na południe oraz spadek konstrukcji w granicach kilku stopni (np. ok. 5°), aby maksymalizować efektywność. Wybór musi być dopasowany do charakterystyki dachu i nośności; projekt i parametry dobierają specjaliści na podstawie dokumentacji.
