Konstrukcje PV na Dach 2025: Montaż, Typy, Koszty

Wielu z nas marzy o niezależności energetycznej, a jednym z kluczowych elementów jej osiągnięcia jest prawidłowa konstrukcja pod panele fotowoltaiczne na dachu. Krótko mówiąc, to specjalny stelaż, który stabilizuje panele na Twoim domu, umożliwiając efektywną produkcję czystej energii. Wyobraź sobie, że każdego ranka budzisz się z poczuciem, że Twój dom czerpie moc prosto ze słońca – to właśnie potrafi solidna podstawa pod Twoją instalację PV. Wybór odpowiedniego rozwiązania to podstawa.

• Rodzaje konstrukcji montażowych na dach skośny
• Rozwiązania montażowe paneli PV na dach płaski
• Materiały i wytrzymałość konstrukcji fotowoltaicznych
• Koszty i wycena systemów mocujących PV na dachu
• Najczęściej Zadawane Pytania

Kwestia wyboru odpowiedniego systemu montażowego często spędza sen z powiek przyszłym prosumentom. Z jednej strony mamy kuszącą wizję obniżonych rachunków za prąd, z drugiej obawy o wytrzymałość konstrukcji, jej wpływ na estetykę budynku i oczywiście koszty. Jak pogodzić te sprzeczne oczekiwania, aby osiągnąć optymalne rezultaty? Przeanalizujmy kilka typowych dylematów.

Jak widać z powyższej analizy, wybór odpowiedniego systemu montażowego to niczym sztuka bilansu. Każde rozwiązanie ma swoje unikalne cechy, które sprawiają, że sprawdza się lepiej lub gorzej w określonych warunkach. Niezależnie od tego, czy zmagasz się z wyborem między estetyką a minimalizacją obciążeń na dachu, czy też analizujesz sens instalacji gruntowej zamiast dachowej, pamiętaj – zawsze jest optymalne rozwiązanie dla Twoich potrzeb. Kluczem jest dogłębne zrozumienie specyfiki każdego z nich i dostosowanie do konkretnych wymagań Twojego domu i terenu.

Różnorodność dachów, różnorodność rozwiązań: jak optymalnie zamontować panele na dachu?

Kiedy stajemy przed wyzwaniem montażu paneli fotowoltaicznych, pierwszą rzeczą, którą musimy wziąć pod uwagę, jest typ naszego dachu. Czy jest to stroma połać pokryta dachówką, czy może płaski dach z papy, idealny na letnie grille, ale też stwarzający swoje własne wyzwania montażowe? Odpowiedź na to pytanie to klucz do wyboru odpowiedniej konstrukcji pod panele fotowoltaiczne na dachu, która zapewni nie tylko bezpieczeństwo, ale i maksymalną efektywność. Wyobraź sobie sytuację: decydujesz się na montaż paneli na dachu, ale nie zwracasz uwagi na jego konstrukcję. Efekt? Panele niestabilne, obniżona wydajność i co gorsza, ryzyko uszkodzenia poszycia dachowego. Brzmi jak koszmar każdego, kto myśli o ekologicznej energii, prawda? Dobrze więc poznać podstawowe typy rozwiązań i unikać podobnych historii.

Zobacz także: Konstrukcja fotowoltaiczna na gruncie 12 paneli | 2025

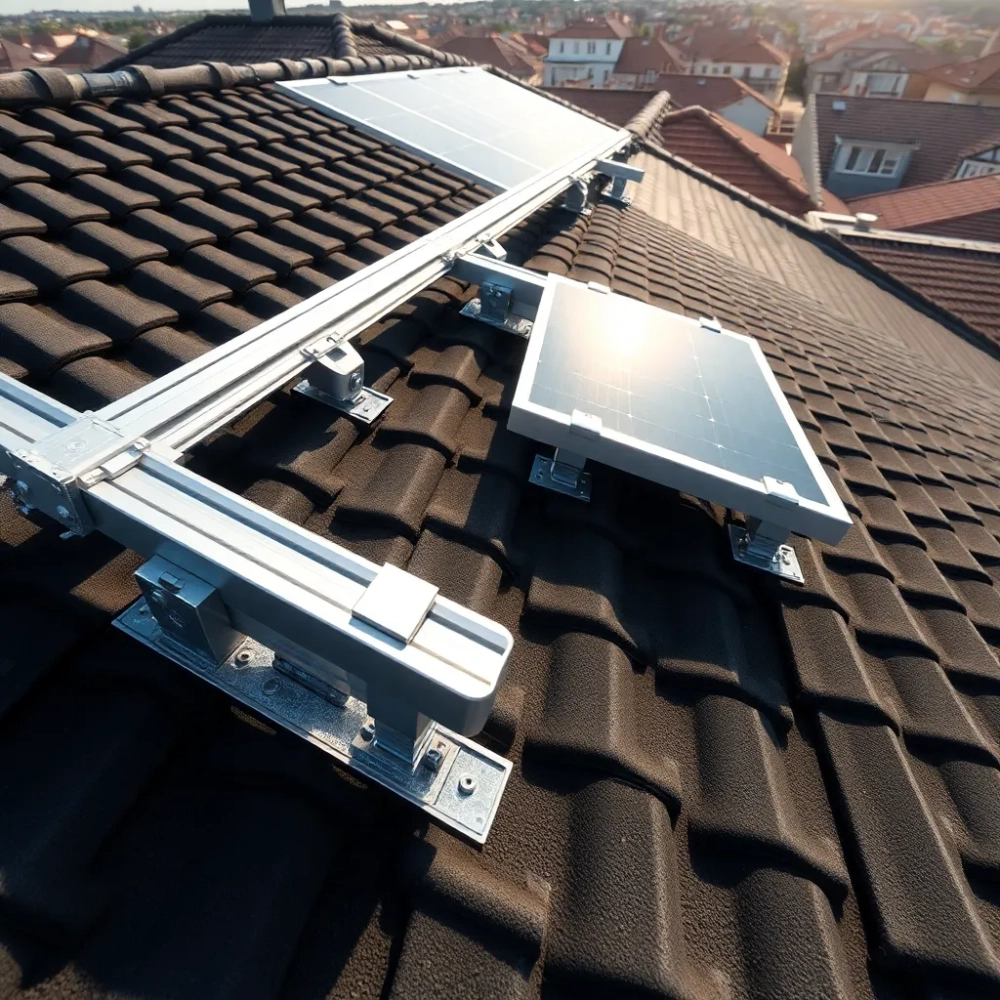

Rodzaje konstrukcji montażowych na dach skośny

Dach skośny, charakteryzujący się spadkiem większym niż 10 stopni, jest najczęściej spotykanym typem dachu w budownictwie mieszkalnym, a co za tym idzie, najpopularniejszym miejscem do instalacji fotowoltaicznych. Kluczem do sukcesu jest tutaj wybór odpowiedniego systemu montażowego, który będzie stabilny, bezpieczny i zapewni maksymalną efektywność energetyczną. Dwie główne kategorie rozwiązań dla dachów skośnych to systemy nakrokwiowe oraz rozwiązania bazujące na specjalnych uchwytach dostosowanych do rodzaju pokrycia dachowego.

Systemy nakrokwiowe, jak sama nazwa wskazuje, mocowane są bezpośrednio do krokwi, czyli głównych elementów konstrukcyjnych dachu. To rozwiązanie zapewnia niezwykłą stabilność, ponieważ cała instalacja jest zintegrowana z najmocniejszymi punktami dachu. Do krokwi montuje się szyny montażowe, najczęściej wykonane z aluminium, do których z kolei mocowane są panele fotowoltaiczne. To sprawia, że jest to niezwykle wytrzymała konstrukcja pod panele fotowoltaiczne na dachu, która poradzi sobie nawet z trudnymi warunkami pogodowymi. Co istotne, pozwala to na uniknięcie dodatkowego obciążania samego poszycia dachowego, co jest istotne w przypadku delikatniejszych materiałów.

Alternatywnie, w zależności od pokrycia dachu, stosuje się dedykowane uchwyty, które są montowane pod dachówką ceramiczną, blachodachówką czy też na rąbku stojącym blachy. Każdy rodzaj pokrycia wymaga specyficznego podejścia, aby zapewnić szczelność i bezpieczeństwo. Przykładowo, w przypadku dachówki ceramicznej stosuje się zazwyczaj specjalne haki, które są podkładane pod dachówkę, a następnie przykręcane do krokwi lub desek. Blachodachówka często wymaga zastosowania specjalnych mostków lub klem, które obejmują rąbki blachy, minimalizując ryzyko perforacji. Prawidłowy dobór tych elementów to podstawa, by nie tylko stabilnie zamontować panele, ale także uniknąć potencjalnych przecieków, które mogą stać się prawdziwą zmorą. Pamiętaj, że diabeł tkwi w szczegółach!

Zobacz także: Konstrukcja paneli fotowoltaicznych na elewacji – 2025

Warto zwrócić uwagę, że w przypadku dachów skośnych o niskim nachyleniu (poniżej 25-30 stopni) efektywność paneli może być niższa ze względu na kąt padania promieni słonecznych. W takich sytuacjach, choć standardowo panele montuje się równolegle do płaszczyzny dachu, możliwe jest zastosowanie specjalnych konstrukcji, które podnoszą panele pod optymalnym kątem. Jest to tzw. system wsporników lub trójkątów, które pozwalają na ustawienie paneli pod bardziej korzystnym kątem, maksymalizując ich ekspozycję na słońce i zwiększając wydajność. Jednakże, takie rozwiązania są zazwyczaj droższe i mogą wpływać na estetykę budynku, dlatego ich zastosowanie powinno być dokładnie przemyślane, a każda dodatkowa modyfikacja to kolejne obciążenie, również finansowe. Zawsze więc warto się zastanowić, czy zysk z większej efektywności przewyższa koszty i potencjalne wady estetyczne.

Nie bez znaczenia jest również kwestia wentylacji pod panelami. Należy zapewnić odpowiedni przepływ powietrza między panelami a powierzchnią dachu, aby uniknąć przegrzewania się modułów, co mogłoby negatywnie wpłynąć na ich wydajność i żywotność. Producenci systemów montażowych często uwzględniają to w swoich projektach, ale zawsze warto upewnić się, że instalatorzy przestrzegają tych zasad. Pomyśl o tym jak o systemie chłodzenia dla Twojego „domu energii” – musi działać sprawnie, żeby wszystko było na tip-top. Minimalna przestrzeń to zazwyczaj około 10 cm, co pozwala na swobodny przepływ powietrza i zapobiega gromadzeniu się wilgoci czy liści, co mogłoby prowadzić do punktowego zacieniania i obniżania wydajności całego systemu. Warto zapytać instalatora o szczegóły techniczne dotyczące wentylacji i zapewnienia odpowiednich przerw. Czasem drobne zaniedbania na początku skutkują poważnymi problemami w przyszłości, więc lepiej dmuchać na zimne!

W skrócie, dla dachów skośnych mamy do czynienia z precyzyjnymi systemami, które są dobierane pod kątem rodzaju pokrycia i kąta nachylenia. Niezależnie od wyboru, kluczowe jest profesjonalne wykonanie, które zagwarantuje bezpieczeństwo i efektywność systemu na lata. Zlecanie prac osobom bez doświadczenia to jak powierzanie operacji na otwartym sercu komuś, kto dopiero co przeczytał książkę o anatomii – ryzyko jest po prostu zbyt duże. Zawsze sprawdź referencje i certyfikaty wykonawcy, aby mieć pewność, że Twoja inwestycja będzie służyć Ci niezawodnie przez długie lata. Wytrzymała i odpowiednio dobrana konstrukcja pod panele fotowoltaiczne na dachu to fundament całej instalacji.

Rozwiązania montażowe paneli PV na dach płaski

Dach płaski, choć na pierwszy rzut oka wydaje się być idealnym miejscem do instalacji fotowoltaicznej ze względu na swobodę aranżacji, w rzeczywistości stawia przed nami szereg unikalnych wyzwań. Kluczem jest tutaj nie tylko zapewnienie odpowiedniego kąta nachylenia paneli w celu maksymalizacji produkcji energii, ale również stabilności całej konstrukcji, biorąc pod uwagę obciążenie wiatrem i śniegiem. W tym kontekście, wyróżniamy głównie dwa podejścia do montażu: systemy balastowe oraz systemy inwazyjne. Każde z nich ma swoje zalety i wady, a wybór optymalnego rozwiązania zależy od wielu czynników, w tym nośności dachu, warunków wiatrowych i preferencji estetycznych.

Systemy balastowe są niezwykle popularne na dachach płaskich ze względu na swoją bezinwazyjność. Nie wymagają one wiercenia otworów w poszyciu dachowym, co minimalizuje ryzyko przecieków i naruszenia warstwy hydroizolacyjnej. Panele, wraz ze specjalnymi ramami nośnymi, są tutaj obciążane balastem, zazwyczaj betonowymi bloczkami, które stabilizują całą konstrukcję. Waga balastu jest precyzyjnie obliczana na podstawie lokalnych warunków wiatrowych oraz wysokości budynku, aby zapewnić odporność na działanie silnych porywów wiatru. Typowa masa balastu może wynosić od 20 do nawet 80 kg na panel, w zależności od wspomnianych czynników. Choć wydaje się to dużo, jest to niezbędne, by panele nie „odleciały” w przestworza podczas sztormu. Warto jednak pamiętać, że ta masa kumuluje się, co może znacząco obciążać konstrukcję dachu, dlatego zawsze należy skonsultować się z konstruktorem w celu weryfikacji nośności. Zwiększenie obciążenia nawet o kilkadziesiąt kilogramów na metr kwadratowy dachu, jeśli jest duży, może przekroczyć jego dopuszczalne parametry.

Zaletą systemów balastowych jest ich elastyczność w doborze kąta nachylenia i orientacji paneli, co pozwala na optymalne ustawienie ich względem słońca, niezależnie od kierunku świata. Panele są zazwyczaj ustawiane pod kątem 15-30 stopni, co w polskich warunkach klimatycznych zapewnia optymalne nasłonecznienie przez większość roku. Dzięki temu można maksymalnie wykorzystać potencjał słoneczny, minimalizując straty energii. Nie zapominajmy też, że łatwość montażu i demontażu sprawia, że systemy balastowe są atrakcyjne dla tych, którzy cenią sobie elastyczność i brak stałych ingerencji w strukturę dachu. Jeżeli zdarzy się sytuacja, że będziemy chcieli zmienić układ paneli lub wykonać prace konserwacyjne na dachu, system balastowy daje nam większą swobodę, bez konieczności ponownego uszczelniania perforacji.

Z drugiej strony, mamy systemy inwazyjne, które, w przeciwieństwie do balastowych, wymagają bezpośredniego przytwierdzenia konstrukcji do dachu za pomocą śrub i kotew. Choć brzmi to trochę drastycznie, to rozwiązanie jest zazwyczaj lżejsze niż systemy balastowe i lepiej rozkłada obciążenie na większej powierzchni dachu, co jest korzystne dla konstrukcji o ograniczonej nośności. Ryzyko przecieków jest tutaj minimalizowane poprzez zastosowanie specjalnych kołnierzy uszczelniających i mas bitumicznych, które zapewniają wodoszczelność w punktach mocowania. Jednakże, każdy otwór to potencjalny punkt newralgiczny, więc niezwykle istotne jest, aby wykonawstwo było najwyższej jakości. Niejednokrotnie słyszeliśmy historie o niefachowym montażu, który skończył się cieknącym dachem – to scenariusz, którego każdy powinien unikać.

Inwazyjne systemy są szczególnie polecane w miejscach o bardzo silnych wiatrach, gdzie nawet duże ilości balastu mogą okazać się niewystarczające. Taka konstrukcja pod panele fotowoltaiczne na dachu zapewnia niezawodne zakotwiczenie i jest praktycznie niewzruszona przez żywioły. Minusem jest trwałość i ingerencja w poszycie. Warto również wspomnieć o estetyce – systemy inwazyjne są mniej widoczne i często bardziej harmonijnie wtapiają się w architekturę budynku. Wreszcie, decyzja między systemem balastowym a inwazyjnym na dachu płaskim jest złożona i powinna być podjęta po dokładnej analizie warunków lokalnych, nośności konstrukcji i konsultacji z doświadczonym instalatorem oraz konstruktorem. Pamiętaj, że inwestycja w fotowoltaikę to długoterminowe zobowiązanie, a prawidłowo zaprojektowany i wykonany montaż jest kluczem do jej sukcesu i długowieczności.

Materiały i wytrzymałość konstrukcji fotowoltaicznych

Wybór materiałów użytych do budowy konstrukcji wsporczych dla paneli fotowoltaicznych ma fundamentalne znaczenie dla długowieczności, bezpieczeństwa i efektywności całej instalacji. Mówiąc o materiałach, przede wszystkim mamy na myśli stopy aluminium oraz stal nierdzewną, które dominują na rynku ze względu na swoje unikalne właściwości. Ale to nie tylko materiał, to również precyzja wykonania i projektowania, które decydują o tym, czy nasza inwestycja wytrzyma próbę czasu i trudne warunki atmosferyczne. Przecież nie chcielibyśmy, żeby nasza piękna, świecąca instalacja po kilku latach zaczęła rdzewieć lub co gorsza, odlecieć z dachu podczas silnego wiatru, prawda?

Aluminium, zwłaszcza stopy aluminium, jest ulubionym materiałem wśród producentów systemów montażowych. Dlaczego? Przede wszystkim ze względu na jego niezwykłą lekkość w połączeniu z wysoką wytrzymałością. Aluminium jest również odporne na korozję, co jest kluczowe, biorąc pod uwagę ekspozycję na deszcz, śnieg i zmienne temperatury. Wiele stopów aluminium jest specjalnie utwardzanych w procesach termicznych, aby jeszcze bardziej zwiększyć ich odporność na obciążenia mechaniczne, takie jak obciążenie śniegiem czy wiatrem. To sprawia, że szyny montażowe i profile wykonane z aluminium są w stanie udźwignąć znaczne obciążenia przy stosunkowo niskiej wadze własnej, co jest niezwykle istotne dla konstrukcji dachu. Standardowo, profile aluminiowe do montażu paneli ważą od 1 do 2,5 kg/mb, a ich odpowiedni przekrój poprzeczny gwarantuje odporność na zginanie i skręcanie.

Stal nierdzewna to kolejny niezawodny materiał, często stosowany w elementach złącznych, takich jak śruby, nakrętki, podkładki oraz haki dachowe. Jej główną zaletą jest absolutna odporność na korozję, nawet w agresywnych środowiskach, takich jak obszary nadmorskie, gdzie stężenie soli w powietrzu jest wysokie. Choć jest cięższa od aluminium, jej wytrzymałość na rozciąganie i ścinanie jest zazwyczaj wyższa, co czyni ją idealną do krytycznych punktów mocowania. Stosowanie wysokiej jakości stali nierdzewnej, np. gatunku A2 lub A4, gwarantuje, że elementy te nie ulegną korozji nawet po wielu latach eksploatacji, a konstrukcja pod panele fotowoltaiczne na dachu pozostanie nienaruszona. Możesz spać spokojnie, wiedząc, że Twoja instalacja jest zakotwiczona z taką samą solidnością, jak mosty stalowe.

Trwałość konstrukcji fotowoltaicznej nie zależy jednak tylko od użytych materiałów. Kluczowe jest również prawidłowe zaprojektowanie całego systemu z uwzględnieniem lokalnych warunków klimatycznych. Norma Eurokod PN-EN 1991-1-4 określa obciążenia wiatrem dla różnych stref wiatrowych w Polsce, natomiast PN-EN 1991-1-3 – obciążenia śniegiem. Projektant musi uwzględnić te normy, aby zapewnić, że konstrukcja będzie w stanie wytrzymać nawet ekstremalne warunki, które mogą wystąpić raz na 50 lub 100 lat. Odpowiednio dobrane profile, właściwy rozstaw punktów mocowania oraz zabezpieczenia antykorozyjne to elementy, które wspólnie decydują o tym, czy nasza instalacja będzie służyć nam przez obiecane 25-30 lat, czy może jej żywotność będzie znacznie krótsza. Zignorowanie tych wytycznych to proszenie się o kłopoty i obciążenie ryzykiem samego siebie.

Warto również wspomnieć o coraz popularniejszych rozwiązaniach systemowych, które oferują producenci, często w zestawie z panelami. Takie gotowe systemy są zazwyczaj projektowane i testowane jako całość, co zapewnia optymalną kompatybilność i wytrzymałość wszystkich komponentów. Często posiadają one certyfikaty wytrzymałościowe i są objęte długą gwarancją, co daje dodatkowy spokój ducha. Kiedy instalatorzy używają gotowych zestawów, nie ma ryzyka „składania puzzli” z różnych źródeł, co mogłoby prowadzić do słabych punktów w konstrukcji. Jest to trochę jak kupowanie samochodu od renomowanego producenta, a nie składanie go z części kupionych na pchlim targu. Certyfikaty i gwarancje to dowód na to, że producent ufa w jakość swoich rozwiązań i bierze za nie pełną odpowiedzialność. Solidność materiałów, precyzyjne wykonanie i zgodność z normami to trio, które gwarantuje bezpieczeństwo i długowieczność każdej instalacji fotowoltaicznej. Dbając o te aspekty, możesz być pewien, że Twoja inwestycja będzie generować czystą energię przez wiele lat, bez przykrych niespodzianek.

Koszty i wycena systemów mocujących PV na dachu

Gdy myślimy o inwestycji w fotowoltaikę, często skupiamy się na cenach paneli czy falowników, zapominając, że kluczowym, choć mniej efektownym elementem są systemy mocujące. To one stanowią szkielet, na którym opiera się cała instalacja, i od ich jakości oraz doboru zależy stabilność i bezpieczeństwo. Koszty konstrukcji pod panele fotowoltaiczne na dachu stanowią znaczący, choć często niedoceniany, procent całej inwestycji. To niczym budowa domu – fundamenty są niewidoczne, ale ich solidność jest kluczowa dla całej konstrukcji. I tak jak w budownictwie, tanie materiały mogą zemścić się po latach, tak samo jest z montażem PV.

Ceny systemów mocujących są niezwykle zróżnicowane i zależą od wielu czynników: rodzaju dachu (skośny, płaski), typu pokrycia dachowego (dachówka, blachodachówka, papa), rodzaju konstrukcji (inwazyjna, balastowa), a także od regionu Polski oraz polityki cenowej konkretnego instalatora. Czasem drobne różnice w cenie mogą odzwierciedlać znaczne różnice w jakości materiałów czy wykonania. Średnio, koszt zakupu i montażu konstrukcji pod panele stanowi od 10% do 20% całkowitej ceny instalacji fotowoltaicznej. Dla przykładu, przy instalacji o mocy 5 kWp, której całkowity koszt wynosi około 25 000 – 30 000 zł brutto, sama konstrukcja pod panele fotowoltaiczne na dachu może kosztować od 2 500 zł do 6 000 zł brutto. Oczywiście, są to jedynie widełki, a precyzyjna wycena wymaga zawsze indywidualnej kalkulacji.

Dla dachów skośnych, ceny za systemy mocujące zależą od rodzaju używanych haków i profili. Montaż na dachówce ceramicznej, wymagający haków pod dachówkę, może być nieco droższy niż montaż na blachodachówce, gdzie często wystarczą klamry lub szyny przymocowane do kalenicy. Średnia cena za montaż paneli na dachu skośnym (z uwzględnieniem konstrukcji) waha się zazwyczaj w przedziale 650-850 zł/kWp brutto. Ważne jest, aby w tej cenie mieściły się wysokiej jakości elementy ze stali nierdzewnej oraz anodowanego aluminium, gwarantujące odporność na korozję i wytrzymałość na obciążenia atmosferyczne. Niska cena często oznacza oszczędności na materiałach, co na dłuższą metę może okazać się fałszywą oszczędnością.

W przypadku dachów płaskich, koszty mogą być wyższe ze względu na konieczność zastosowania systemów balastowych lub specjalistycznych konstrukcji podnoszących panele pod optymalnym kątem. Tutaj dochodzi koszt bloczków balastowych oraz bardziej skomplikowanych ram, które często muszą być wyżej wzniesione, aby zapewnić optymalny kąt nasłonecznienia. Średnia cena za montaż paneli na dachu płaskim może wynosić od 800 do 1100 zł/kWp brutto. Różnica ta wynika z dodatkowych elementów konstrukcyjnych oraz często większego nakładu pracy, związanej z transportem i rozmieszczeniem balastu, co jest prawdziwą harówką. Im wyższy budynek i trudniejszy dostęp, tym te koszty mogą wzrosnąć, a cena z pewnością nie będzie należeć do najniższych. Przykładowo, koszt betonowych bloczków balastowych o odpowiedniej gramaturze, które są niezbędne do stabilizacji systemu, to około 50-100 zł za sztukę, a na jedną instalację potrzeba ich nawet kilkadziesiąt.

Na cenę wpływ mają również takie czynniki jak dostęp do dachu (czy potrzebny jest specjalistyczny sprzęt, np. podnośnik koszowy), odległość do placu budowy oraz renoma i doświadczenie firmy instalacyjnej. Profesjonalne firmy, posiadające certyfikaty i doświadczenie, zazwyczaj oferują wyższe ceny, ale w zamian dostarczają gwarancję jakości i bezpieczeństwa. Warto również zwrócić uwagę na to, czy w wycenie uwzględnione są wszelkie dodatkowe elementy, takie jak uziomy, czy okablowanie, ponieważ często drobne „braki” w ofercie kończą się niespodziewanymi dopłatami. Podsumowując, koszty systemów mocujących to inwestycja w stabilność i długowieczność całej instalacji PV. Nie warto na nich oszczędzać, gdyż jakość konstrukcji to fundament bezpieczeństwa i wydajności Twojego systemu fotowoltaicznego. Tani montaż, to często drogie poprawki.
