Konstrukcja paneli fotowoltaicznych na elewacji – 2025

W dzisiejszym świecie, gdzie efektywność energetyczna staje się mantrą, a troska o środowisko nabiera coraz większego znaczenia, pewne rozwiązania budowlane wyłaniają się jako prawdziwi bohaterowie. Jednym z nich jest innowacyjna konstrukcja pod panele fotowoltaiczne na elewacji, która pozwala przekształcić pasywne powierzchnie budynków w aktywne generatory czystej energii. Kluczową odpowiedzią na to zagadnienie jest zapewnienie bezpieczeństwa i efektywności energetycznej budynku.

• Rodzaje systemów mocowania paneli fotowoltaicznych na elewacji
• Wymogi prawne i bezpieczeństwo pożarowe konstrukcji elewacyjnych PV
• Właściwości termiczne i wentylacyjne elewacji z panelami fotowoltaicznymi
• Materiały i trwałość konstrukcji BIPV na elewacji
• Q&A

Kiedy mówimy o adaptacji paneli fotowoltaicznych na elewacjach budynków, wkraczamy w fascynujący obszar, który łączy w sobie architekturę, inżynierię i zrównoważony rozwój. Od konwencjonalnych paneli, po zintegrowane rozwiązania BIPV (Building Integrated Photovoltaics), technologia ta ewoluuje, by sprostać zarówno estetycznym, jak i funkcjonalnym wyzwaniom nowoczesnego budownictwa. Poniżej przedstawimy szczegółową analizę tych systemów, biorąc pod uwagę ich rodzaje, wymogi prawne, właściwości termiczne oraz trwałość materiałów.

Powyższe dane ukazują, jak precyzyjnie firmy, specjalizujące się w tej dziedzinie, podchodzą do kwestii integracji paneli fotowoltaicznych z elewacją. Niezależnie od wybranego systemu, kluczowe jest zachowanie najwyższych standardów bezpieczeństwa, funkcjonalności i estetyki. Te konstrukcje fotowoltaiczne stają się integralną częścią budynków, znacząco wpływając na ich charakterystykę energetyczną i architektoniczną.

Rozwój technologii fotowoltaicznych nieustannie poszerza możliwości zastosowania paneli PV. Od pojedynczych instalacji na dachach po kompleksowe systemy fasadowe, panele słoneczne stają się coraz bardziej wszechobecne, a ich adaptacja na elewacjach to kolejny krok w kierunku zrównoważonego rozwoju miast. W tym kontekście, precyzyjne projektowanie i wykonawstwo stają się filarem dla zapewnienia zarówno bezpieczeństwa, jak i maksymalnej wydajności energetycznej. Ważne jest, by system mocowania był stabilny, trwały i odporny na wszelkie warunki atmosferyczne.

Zobacz także: Konstrukcja fotowoltaiczna na gruncie 12 paneli | 2025

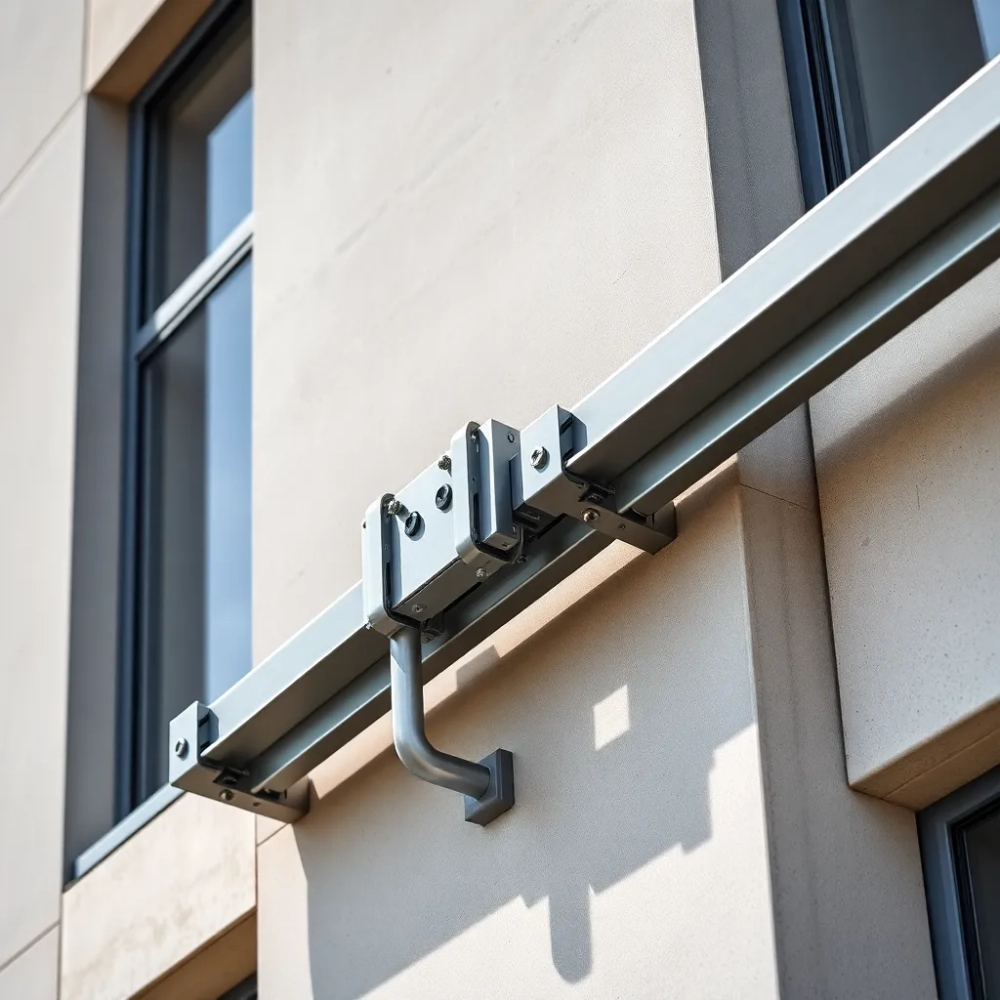

Rodzaje systemów mocowania paneli fotowoltaicznych na elewacji

Kiedy zapadła decyzja o tym, że budynek ma czerpać energię prosto ze słońca, wybór odpowiedniego systemu mocowania paneli fotowoltaicznych na elewacji staje się kluczowy. Rynek oferuje dwie główne ścieżki: systemy klejone i te mocowane mechanicznie. Każda z nich ma swoje unikalne cechy, dostosowane do konkretnych typów modułów i wymagań architektonicznych. Nic nie jest tu pozostawione przypadkowi, to istna inżynierska poezja.

Systemy klejone są niczym szyte na miarę garnitury dla modułów bezramkowych, najczęściej tych typu szkło-szkło. Ich elegancja tkwi w minimalizmie i płaskiej integracji z elewacją, co czyni je estetycznie atrakcyjnym rozwiązaniem dla nowoczesnych fasad. To tak, jakby panel wtapiał się w sam budynek, stając się jego integralną częścią, niewidzialną dla niewprawionego oka, ale efektywną w działaniu. Kluczowe jest tutaj wykorzystanie specjalistycznych klejów konstrukcyjnych, które gwarantują trwałość i odporność na zmienne warunki atmosferyczne. Ich formuła musi być przemyślana, aby wytrzymać skurcze i rozszerzalności termiczne materiałów, niczym doświadczony chirurg w obliczu skomplikowanej operacji.

Z drugiej strony, systemy mocowania mechanicznego są prawdziwymi pracoholikami w świecie paneli z ramkami. Charakteryzują się większą elastycznością montażu, co jest niezmiernie ważne, biorąc pod uwagę różnorodność konstrukcji ramowych dostępnych na rynku. Z ich solidnymi obejmami i kotwami, te podkonstrukcje stanowią niezawodną platformę dla modułów, niczym ostoja dla statku na wzburzonym morzu. Co więcej, ich zdolność do obsługi układu pionowego i poziomego sprawia, że są niezwykle uniwersalne w projektowaniu elewacji. To daje swobodę architektom i inżynierom w dopasowaniu paneli do specyficznej estetyki i funkcjonalności budynku.

Zobacz także: Konstrukcje gruntowe PV: Ceny 2025 i analiza kosztów

Warto zwrócić uwagę na detale techniczne, które odróżniają te systemy. Materiały wykorzystywane w podkonstrukcjach, takie jak stal nierdzewna lub stal GD 350 z powłoką antykorozyjną®, zapewniają nie tylko imponującą trwałość, ale także odporność na najbardziej agresywne warunki środowiskowe, osiągając klasę korozyjną C5. To jest coś więcej niż tylko odporność, to jest niemalże niewzruszoność, jak starożytne skały na wybrzeżu. Ta zaawansowana technologia powlekania gwarantuje, że konstrukcje fotowoltaiczne zachowają swoje właściwości przez długie lata, minimalizując potrzebę konserwacji i remontów. Wybór odpowiedniego systemu zależy od wielu czynników, w tym od specyfiki budynku, warunków klimatycznych, preferencji estetycznych, a także budżetu projektu.

Dodatkowo, możliwość mocowania modułów w układzie pionowym lub poziomym w obu typach systemów to kwestia, która często jest niedoceniana, a ma ogromny wpływ na finalny wygląd i funkcjonalność fasady. To nie tylko kwestia estetyki, ale i optymalizacji nasłonecznienia, tak aby każdy promień słońca został wykorzystany jak najefektywniej. Elastyczność ta pozwala na tworzenie unikalnych wzorów i tekstur, które mogą zintegrować panele z ogólnym designem architektonicznym. Niezależnie od tego, czy zależy nam na minimalistycznym wyglądzie, czy na bardziej wyrazistej formie, odpowiedni system mocowania jest kluczem do sukcesu. To precyzja, która pozwala na osiągnięcie maksymalnej wydajności.

Ostateczny wybór systemu powinien być zawsze poprzedzony szczegółową analizą techniczną i ekonomiczną. Niczym doświadczony strateg na polu bitwy, należy rozważyć wszystkie "za" i "przeciw". Należy wziąć pod uwagę rodzaj paneli (czy są ramkowe, czy bezramkowe), wysokość budynku, warunki środowiskowe (np. silne wiatry, opady), a także wymagania dotyczące estetyki. Odpowiednio dobrana konstrukcja jest podstawą dla długotrwałego i bezproblemowego funkcjonowania instalacji fotowoltaicznej na elewacji. Oczywiście, jak w każdym rzemiośle, diabeł tkwi w szczegółach, a odpowiednie planowanie to klucz do sukcesu.

Podsumowując, niezależnie od wyboru, każda decyzja w obszarze systemów mocowania jest inwestycją w przyszłość. Inwestycją, która przekłada się na efektywność energetyczną budynku, jego trwałość i, co najważniejsze, wkład w ekologiczniejsze jutro. Dzięki stale rozwijającym się technologiom, systemy te stają się coraz bardziej niezawodne i dostosowane do specyficznych potrzeb każdego projektu.

Wymogi prawne i bezpieczeństwo pożarowe konstrukcji elewacyjnych PV

Przenieśmy się na chwilę w świat paragrafów, dyrektyw i norm, bo bez nich nawet najgenialniejsze innowacje mogą okazać się niebezpieczną fuszerką. Kiedy mowa o instalacji paneli fotowoltaicznych na elewacjach, szczególnie tych wysokich i wysokościowych (czyli takich, które wznoszą się ponad 25 metrów nad poziomem terenu), przepisy stają się nieubłagane. Ich rygorystyczność ma jeden cel: zapewnienie maksymalnego bezpieczeństwa ludzi i mienia.

Główne wytyczne jasno precyzują, że w takich budynkach konstrukcje fotowoltaiczne powinny być mocowane wyłącznie mechanicznie. Tu nie ma miejsca na improwizację, każda śruba, każda kotwa musi być na swoim miejscu, niczym ogniwo w precyzyjnym mechanizmie zegarowym. Dodatkowo, co niezwykle istotne, same podkonstrukcje muszą być wykonane z materiałów niepalnych. Wyobraź sobie scenariusz pożarowy – każdy element systemu musi stawiać czoła płomieniom, chroniąc przed ich rozprzestrzenianiem, dając czas na ewakuację. To tak jak test na przetrwanie, który konstrukcje te muszą zaliczyć z najwyższą oceną.

I tu pojawia się kluczowy aspekt, o którym firmy specjalizujące się w BIPV nie mogą zapomnieć: potwierdzone cechy pożarowe. Systemy te, niczym bohaterowie akcji, muszą być sklasyfikowane jako nierozprzestrzeniające ognia. To nie jest tylko kwestia papierowych certyfikatów, ale rzeczywistej, testowanej w ekstremalnych warunkach odporności. Na przykład, systemy elewacyjne powinny zachować swoją integralność podczas ewentualnego pożaru przez co najmniej 120 minut. Ten czas jest jak złota rezerwa, dająca mieszkańcom wystarczająco dużo czasu na bezpieczną ewakuację. To te długie, wlokące się minuty decydują o życiu.

Jak w praktyce osiągnąć takie rygorystyczne standardy? Odpowiednio zaprojektowana konstrukcja pod panele fotowoltaiczne na elewacji, wykonana ze stali nierdzewnej lub stali GD 350 pokrytej powłoką antykorozyjną®, staje się fundamentem. Materiały te nie tylko zapewniają imponującą trwałość i odporność na korozję, ale także przechodzą specjalistyczne badania ogniowe, których wyniki są udokumentowaniem najwyższej jakości. To te dokumenty są paszportem bezpieczeństwa, bez którego żadna poważna instalacja nie ma prawa bytu. Nic nie jest dziełem przypadku, każdy materiał jest precyzyjnie dobrany.

Warto pamiętać, że regulacje prawne nie są kaprysem, lecz rezultatem lat doświadczeń i badań. Ich celem jest ochrona życia i zdrowia, a także zapewnienie integralności konstrukcyjnej budynku w sytuacji kryzysowej. Odpowiedzialne firmy traktują te wymogi z najwyższą powagą, inwestując w badania i rozwój, aby ich produkty spełniały, a nawet przewyższały obowiązujące normy. Nie ma tu miejsca na pobłażliwość, standardy są standardami. W przypadku podkonstrukcje fotowoltaicznych, dbałość o detale jest priorytetem.

Zapewnienie bezpieczeństwa pożarowego jest procesem wieloetapowym, który zaczyna się już na etapie projektowania. To tam, na deskach kreślarskich, podejmuje się decyzje, które zadecydują o późniejszym zachowaniu się systemu w ekstremalnych warunkach. Niezmiernie istotne są również badania w akredytowanych laboratoriach, które potwierdzają właściwości materiałów i gotowych produktów. Dzięki temu można być pewnym, że podkonstrukcje do paneli fotowoltaicznych nie staną się zagrożeniem, lecz będą gwarancją bezpieczeństwa. To jest proces, a nie jednorazowe działanie.

Na koniec, w temacie wymogów prawnych i bezpieczeństwa pożarowego, liczy się transparentność. Klienci i inwestorzy mają prawo oczekiwać pełnej dokumentacji potwierdzającej zgodność z przepisami. Brak takiej dokumentacji, czy choćby jej niepełność, powinien wzbudzić uzasadnione wątpliwości. To gra o wysoką stawkę, a bezpieczeństwo jest kartą przetargową, która zawsze musi leżeć na stole. Bo przecież w budownictwie, nic nie jest ważniejsze niż ludzkie życie. A więc wciąż podkreślamy, odpowiednia konstrukcja pod panele fotowoltaiczne na elewacji jest kluczem do bezpieczeństwa.

Właściwości termiczne i wentylacyjne elewacji z panelami fotowoltaicznymi

Pomyślmy o elewacji z panelami fotowoltaicznymi nie tylko jako o źródle energii, ale także jako o inteligentnej skórze budynku, która oddycha i reguluje swoją temperaturę. Otóż właśnie! Odpowiednio zaprojektowana konstrukcja pod panele fotowoltaiczne na elewacji pełni podwójną funkcję: generuje prąd i aktywnie wpływa na właściwości termiczne oraz wentylacyjne obiektu. To jak drugi płaszcz, który chroni, ale też działa aktywnie.

Sekretem jest przestrzeń. Dokładnie tak, ta na pozór nieistotna szczelina, która znajduje się pomiędzy materiałem izolacyjnym a okładziną wierzchnią, czyli panelami PV. Typowo jest to 20 mm wolnej przestrzeni, ale nie jest to przestrzeń byle jaka. Została ona zaprojektowana z chirurgiczną precyzją, by stworzyć kanał wentylacyjny, który odprowadza nadmiar ciepła z tyłu paneli. Gdy słońce praży niemiłosiernie, temperatura ogniw rośnie, a ich wydajność spada. Ta szczelina działa jak osobisty system chłodzenia, pozwalając na utrzymanie optymalnej temperatury pracy, niczym sprawnie działający system klimatyzacji.

Poza chłodzeniem paneli, ta szczelina wentylacyjna ma jeszcze jedną, niezwykle ważną rolę: wspomaga poprawę izolacji cieplnej całego obiektu. W zimie powietrze uwięzione w szczelinie może działać jak dodatkowa warstwa izolacyjna, zmniejszając straty ciepła. Latem natomiast, dzięki efektowi komina (ciepłe powietrze unosi się do góry, wypychając chłodniejsze), wspomaga pasywne chłodzenie budynku. To taki architektoniczny trick, który przekształca teoretycznie bezużyteczną przestrzeń w czynnik poprawiający komfort cieplny wewnątrz. Budynek dosłownie "oddycha" dzięki temu rozwiązaniu, tak jak my w upalne dni.

Co więcej, prawidłowe odprowadzanie wilgoci to kolejny element tej układanki. Wilgoć to wróg numer jeden dla konstrukcji budowlanych. Bez odpowiedniej wentylacji może prowadzić do powstawania pleśni, korozji, a w konsekwencji do osłabienia całej struktury. 20-milimetrowa szczelina elewacyjna to gwarancja, że ewentualna wilgoć (np. z deszczu, kondensacji) zostanie skutecznie usunięta, zanim zdąży narobić szkód. To jest jak system drenażowy, który niezauważalnie, ale skutecznie chroni Twój dom.

Te właściwości termiczne i wentylacyjne są wynikiem kompleksowego projektowania i dogłębnej analizy. To nie jest po prostu dodanie paneli do ściany, to przemyślana integracja, która wpływa na całe środowisko budynku. Współczesne systemy BIPV (Building Integrated Photovoltaics) stawiają na takie holistyczne podejście, łącząc estetykę, efektywność energetyczną i komfort użytkowania. Firmy, które się w tym specjalizują, podchodzą do tematu jak do wyzwania, które wymaga precyzji, innowacji i, oczywiście, najwyższej jakości. Taka konstrukcja pod panele fotowoltaiczne na elewacji to czysta sygnatura myśli inżynierskiej.

Warto również zwrócić uwagę, że takie rozwiązania elewacyjne minimalizują ryzyko przegrzewania się modułów PV, co jest kluczowe dla zachowania ich długoterminowej wydajności. Przegrzane panele to straty w produkcji energii, a kto by tego chciał? To trochę jak z zawodowym sportowcem – w optymalnej temperaturze daje z siebie wszystko, a przegrzany... no cóż, staje się cieniem samego siebie. Dlatego właściwa cyrkulacja powietrza za panelami to nie tylko komfort, ale przede wszystkim efektywność ekonomiczna całej instalacji. Jest to inwestycja, która zwraca się w każdym wyprodukowanym kilowacie.

Podsumowując, elewacja z panelami fotowoltaicznymi to coś znacznie więcej niż tylko estetyczny dodatek. Dzięki starannie zaprojektowanej wentylacji i właściwościom termicznym, staje się ona aktywnym elementem budynku, który poprawia komfort życia mieszkańców i obniża koszty eksploatacji. To jest dowód na to, że innowacyjne rozwiązania mogą być zarówno piękne, jak i praktyczne, i jest to jedna z cech, która definiuje nowoczesne budownictwo. Inwestując w takie rozwiązania, inwestujemy w przyszłość – nie tylko energetyczną, ale i komfortową.

Materiały i trwałość konstrukcji BIPV na elewacji

Zajrzyjmy teraz pod powierzchnię, tam, gdzie serce konstrukcji BIPV bije najmocniej – do materiałów, z których jest zbudowana. Bo przecież w świecie, gdzie zależy nam na zrównoważonym rozwoju i długowieczności, wybór odpowiednich surowców staje się decydujący. Trwałość nie jest tu tylko kwestią żywotności, ale prawdziwym testem na odporność, jak w starożytnych konstrukcjach, które przetrwały wieki. O czym zatem mówimy? O połączeniu siły, precyzji i niezawodności.

W sercu tej konstrukcji do PV na elewację znajdują się stalowe konsole pasywne. Mogłoby się wydawać, że to proste elementy, lecz ich moc tkwi w innowacyjnej powłoce metalicznej, która jest kluczem do długotrwałej ochrony antykorozyjnej. Wyobraź sobie, że taka powłoka to super-tarcza, która chroni stal przed nieubłaganym działaniem czasu i agresywnymi warunkami środowiskowymi. To nie jest byle jaka farba – to zaawansowana technologia, która sprawia, że konstrukcje są gotowe na każde wyzwanie. Mówimy tutaj o klasie korozyjnej C5, co oznacza odporność na ekstremalne warunki, takie jak wysokie zasolenie powietrza czy przemysłowe zanieczyszczenia. Jeśli więc budynek ma stać nad morzem, lub w pobliżu przemysłu, to taka powłoka to absolutny "must have", niczym mocna pancerz dla statku.

Kiedy spojrzymy na materiały konstrukcyjne, dominują dwie opcje: stal nierdzewna lub stal GD 350 pokryta wspomnianą powłoką antykorozyjną®. Stal nierdzewna to klasyk, znany ze swojej odporności na korozję, ale i wyższej ceny. Natomiast stal GD 350 z powłoką to świetna alternatywa, oferująca zbliżone parametry wytrzymałościowe i antykorozyjne przy bardziej optymalnej cenie. Wybór zależy od specyficznych wymagań projektu i budżetu, jak zresztą we wszystkim. Te materiały są jak fundamenty domu – muszą być niezawodne, aby cała konstrukcja wytrzymała lata eksploatacji bez szwanku. Odporność na rdzę, wiatr i trudne warunki atmosferyczne jest tutaj absolutnym priorytetem, niemalże rzeczą świętą.

A co z ogniem? Tu znów wkracza w grę specjalna powłoka, która zapewnia trwałość ogniową do 120 minut. To jest więcej niż tylko odporność – to gwarancja, że nawet w ekstremalnych warunkach pożaru, konstrukcja nie straci swojej integralności, dając bezcenny czas na ewakuację. Ten dwugodzinny margines bezpieczeństwa to luksus, na który nie można sobie pozwolić na niedbalstwo. To trochę jak gwarancja, że most, po którym jedziesz, nie runie pod twoimi kołami. Potwierdzają to rygorystyczne testy i badania, które są przeprowadzane w akredytowanych laboratoriach. Materiały i technologia użyta w podkonstrukcjach są wysoce specjalistyczne.

Dzięki połączeniu wytrzymałych materiałów i innowacyjnych powłok, konstrukcje do PV na elewację są w stanie sprostać wyzwaniom współczesnego budownictwa. Ich trwałość to nie tylko długa żywotność, ale także minimalizacja kosztów utrzymania i konserwacji w długiej perspektywie. Kto z nas nie lubi produktów, które po prostu działają i nie wymagają ciągłego grzebania? Ostatecznie, inwestycja w wysokiej jakości materiały i technologie to inwestycja, która zwraca się nie tylko w postaci wygenerowanej energii, ale także w spokoju ducha i bezpieczeństwie. Bo przecież budowanie to inwestycja w przyszłość, w której bezpieczeństwo i trwałość są priorytetem.

Pamiętajmy, że to nie są tylko kawałki stali – to precyzyjnie wykonane elementy, które współdziałają ze sobą, tworząc spójny i niezawodny system. Takie podejście gwarantuje, że instalacje fotowoltaiczne na elewacjach będą służyć przez dziesięciolecia, skutecznie przyczyniając się do obniżenia śladu węglowego i zwiększenia niezależności energetycznej budynków. Tak, ta skromna stalowa konsola to prawdziwy bohater naszych zielonych aspiracji.

Q&A

P: Jakie są główne typy systemów mocowania paneli fotowoltaicznych na elewacji?

O: Główne typy to systemy klejone, przeznaczone dla modułów bezramkowych (np. szkło-szkło), oraz systemy mocowane mechanicznie, stosowane do modułów z ramkami. Oba rozwiązania umożliwiają montaż w układzie pionowym lub poziomym.

P: Jakie materiały są używane do produkcji konstrukcji BIPV i jaka jest ich trwałość?

O: Konstrukcje opierają się na stalowych konsolach pasywnych, wykonanych ze stali nierdzewnej lub stali GD 350 pokrytej specjalną powłoką antykorozyjną. Powłoka ta gwarantuje ochronę do klasy korozyjnej C5 oraz trwałość ogniową do 120 minut.

P: Czy istnieją specjalne wymogi prawne dotyczące konstrukcji elewacyjnych PV na wysokich budynkach?

O: Tak, na budynkach wysokich i wysokościowych (powyżej 25 m) konstrukcje fotowoltaiczne powinny być mocowane mechanicznie i wykonane z materiałów niepalnych. Muszą być klasyfikowane jako nierozprzestrzeniające ognia i zachować integralność w przypadku pożaru przez co najmniej 120 minut.

P: W jaki sposób konstrukcje BIPV wpływają na właściwości termiczne i wentylacyjne budynku?

O: System BIPV posiada 20 mm szczelinę wentylacyjną pomiędzy izolacją a panelami, która poprawia izolację cieplną obiektu, zapewniając prawidłowe odprowadzanie wilgoci i optymalne warunki pracy paneli. Działa jako system chłodzący dla paneli i wspomaga pasywne chłodzenie budynku latem.

P: Dlaczego klasa korozyjna C5 jest ważna dla elewacyjnych konstrukcji PV?

O: Klasa korozyjna C5 oznacza, że konstrukcja jest odporna na bardzo agresywne warunki środowiskowe, takie jak wysokie zasolenie powietrza, duża wilgotność czy zanieczyszczenia przemysłowe. Jest to kluczowe dla zapewnienia długotrwałej ochrony antykorozyjnej i trwałości całego systemu.
