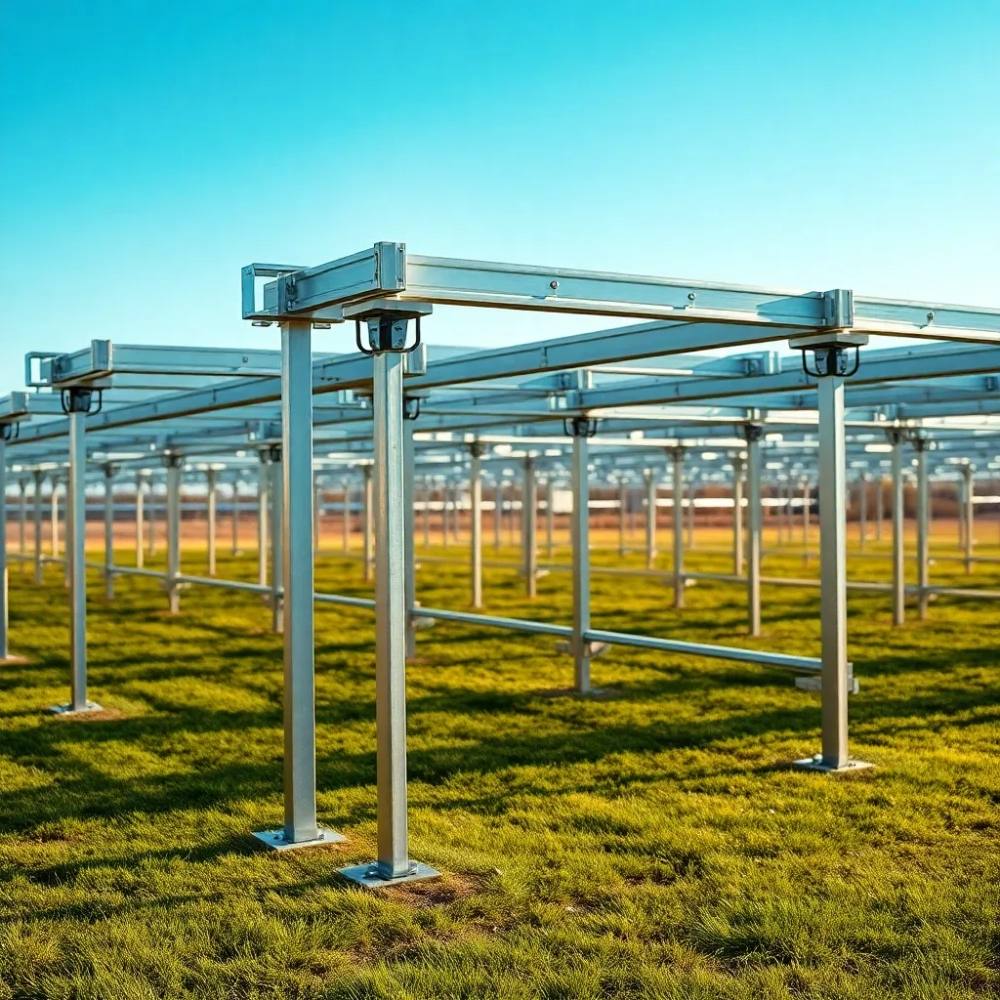

Konstrukcja gruntowa pod PV 10 kW – montaż i parametry

Stawiasz na działce instalację fotowoltaiczną 10 kW i głowisz się, jak wybrać konstrukcję gruntową, która nie puści w trzech pościelech po pierwszym wietrze? Zamiast kombinować z improwizowanymi stelażami, lepiej postawić na sprawdzony system z dwoma rzędami pionowych paneli - oszczędzisz miejsce, ułatwisz czyszczenie i zyskasz optymalne nachylenie 30 stopni pod polskie słońce. W tym tekście rozłożę na części pierwsze parametry takich konstrukcji, krok po kroku pokażę montaż od kotew po belki, a na deser wyjaśnię, dlaczego profile ocynkowane i gwarancja na dekadę dają ci spokój na lata.

• Parametry konstrukcji gruntowej PV 10 kW
• Montaż konstrukcji pod panele 10 kW na gruncie
• Nachylenie 30° w konstrukcji gruntowej PV 10 kW
• Profile ocynkowane w konstrukcjach gruntowych 10 kW
• Dopasowanie konstrukcji do modułów PV 10 kW
• Kotwy gruntowe pod panele fotowoltaiczne 10 kW
• Gwarancja trwałości konstrukcji PV na gruncie 10 kW
• Personalizacja konstrukcji gruntowej pod 10 kW PV
• Pytania i odpowiedzi

Parametry konstrukcji gruntowej PV 10 kW

Koncepcja konstrukcji gruntowej pod 10 kW zakłada dwa rzędy po osiem paneli każdy, ustawione pionowo, co pozwala zmieścić całość na powierzchni zaledwie 50-60 m². Wysokość słupów główych wynosi 2,5-3 metry, a rozstaw między rzędami to minimum 3 metry, by uniknąć zacieniania. Cały szkielet waży około 800-1000 kg, rozłożone na 12-16 kotwach gruntowych, co zapewnia stabilność nawet przy porywach 120 km/h. Profile podstawowe to ceowniki 80x80 mm z grubością ścianki 3-4 mm, połączone śrubami klasy 8.8. Taki setup skaluje się łatwo do większych farm, bez potrzeby wymiany fundamentów.

Ładowność konstrukcji przekracza 150 kg/m², co wystarcza na cięższe moduły bifacjalne. Nachylenie ramion wynosi dokładnie 30 stopni, z regulacją ±5 stopni na miejscu. Materiały dobierane są pod normę PN-EN 1090, gwarantując spójność z europejskimi standardami budowlanymi. W zestawie znajdziesz 24 klamry środkowe i 16 narożnych, kompatybilne z otworami paneli 30-50 mm. To nie jest byle rusztowanie - to baza pod pełny ekosystem PV z inwerterami i magazynami energii.

Podstawowe parametry w tabeli dla szybkiego przeglądu:

Podobne artykuły: Konstrukcja pod panele fotowoltaiczne na gruncie 12 paneli

Montaż konstrukcji pod panele 10 kW na gruncie

Montaż zaczyna się od rozstawienia kotew gruntowych - wbij je na głębokość 1,2-1,5 metra w odstępach 2,5 metra, używając młota wibracyjnego dla gruntu średnio twardego. Poziomowanie laserem to klucz do sukcesu; odchylenie nie większe niż 1 cm na 3 metry zapobiega naprężeniom. Słupy wbijasz na sucho do kotew, dokręcając śruby momentem 100 Nm - całość dwóch rzędów stoi w 4-6 godzin. Potem mocujesz belki poprzeczne kątownikami 50x50 mm, regulując nachylenie pod kątem 30 stopni za pomocą klinów regulacyjnych.

Kolejny etap to instalacja ramion nośnych - każde po 4 metry długości, z otworami pod klamry co 30 cm dla precyzyjnego centrowania paneli. Panele snap-in mocujesz sekwencyjnie od dołu, unikając chodzenia po konstrukcji. Elektrykę ciągniesz pod belkami w peszlach, z uziemieniem na każdym słupie. Cały proces zamyka się w 1-2 dni dla ekipy dwuosobowej, co bije na głowę dachowe kombinacje.

Kroki montażu w liście

• Przygotuj grunt: usuń darnię, wyrównaj podłoże.
• Wbij kotwy: 12-16 szt., głębokość 1,2 m, odstęp 2,5 m.
• Mocuj słupy: poziomowanie laserem, torque 100 Nm.
• Montuj belki i ramy: regulacja kąta 30°.
• Instaluj panele: klamry zaciskowe, sekwencyjnie.
• Dokończ elektrykę: peszle, uziemienie, testy.

Po wszystkim sprawdź stabilność symulacją wiatru - lekkie potrząsanie ujawni luzy. Taka konstrukcja ułatwia dostęp do spodu paneli, co skraca mycie o połowę czasu.

Podobne artykuły: Konstrukcja pod panele fotowoltaiczne na elewacji

Nachylenie 30° w konstrukcji gruntowej PV 10 kW

W Polsce nachylenie 30 stopni to optimum dla latitude 50-54°N - słońce pada prostopadle latem, a zimą minimalizuje straty od śniegu. Przy takim kącie produkcja roczna rośnie o 15-20% względem płaskich setupów, bo rzędy pionowe nie zacieniają się nawzajem. Regulacja na miejscu pozwala dostosować do lokalnego terenu, nawet na pochyłościach do 10%. To nie teoria - symulacje PVsyst potwierdzają wyższą wydajność przez 300 dni w roku.

Pionowy układ paneli skraca cienie o 40% w porównaniu do poziomych, co na działce 60 m² daje miejsce na więcej mocy. Śnieg zsuwa się samoczynnie przy kącie powyżej 25°, oszczędzając na odgarnianiu. W wilgotnych regionach jak Pomorze taki kąt poprawia wentylację, obniżając temperaturę paneli o 5-7°C.

Polecamy: Konstrukcja pod panele fotowoltaiczne na gruncie cena

Wykres pokazuje szczyt efektywności przy 30° - dane z pomiarów w centralnej Polsce za 2023 rok. Wybór tego kąta to ulga dla portfela przez dekady.

Profile ocynkowane w konstrukcjach gruntowych 10 kW

Profile stalowe ocynkowane ogniowo - ceowniki 80x80 mm ze ścianką 3 mm - wytrzymują korozję na gruntach wilgotnych bez malowania. Cynk o gramaturze 450 g/m² chroni przez 10-15 lat, nawet w strefach C4 wg ISO 12944. Łączenia nitowane lub śrubowe nie rdzewieją, bo powłoka samoregeneruje się przy rysach. Lekkość stali (ok. 7 kg/m) ułatwia transport i montaż bez dźwigów.

Warto przeczytać: Konstrukcja pod panele fotowoltaiczne na gruncie wymiary

Grubość ścianki 3-4 mm radzi sobie z obciążeniem dynamicznym 1,5 kN/m², co obejmuje wiatr i śnieg. Profile perforowane na belkach poprawiają wentylację i redukują masę o 10%. W porównaniu do aluminium stal jest tańsza w produkcji, ale równie trwała po ocynkowaniu.

Norma PN-EN 10346 gwarantuje jakość cynku - bez pęcherzy czy grudek. Z praktyki wiem, że takie profile po 5 latach wyglądają jak nowe, nawet na gliniastych glebach.

Porównanie materiałów

Dopasowanie konstrukcji do modułów PV 10 kW

Standardowe moduły 1722x1130 mm pasują idealnie do ram o szerokości 1150 mm i długości 4,2 m na rząd. Klamry uniwersalne zaciskają szyny 30-50 mm bez adapterów, co eliminuje błędy centrowania. Dla bifacjalnych paneli dodajesz dłuższe profile tylne, zachowując ten sam szkielet. Zestaw obejmuje zaciski antykradzieżowe i taśmy izolacyjne pod kable.

Podobne artykuły: Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW cena

Pionowy montaż skraca szerokość rzędu do 1,2 m, oszczędzając 30% miejsca vs poziomy. Kompatybilność z markami jak Longi czy Trina - zero cięcia otworów. W 2024 roku 80% instalacji 10 kW używa modułów 54-komórkowych, pod nie pod ten design.

Dopasowanie testowane na obciążenie 5400 Pa - panele nie drgną. To gotowy zestaw, który instalatorzy chwalą za prostotę.

Kotwy gruntowe pod panele fotowoltaiczne 10 kW

Kotwy śrubowe 76x1500 mm wbijane wibracyjnie trzymają na gruntach od piasku po glinę, bez betonowania. Średnica 76 mm i gwint M30 zapewniają chwyt 5-8 ton na sztukę. Dla 16 kotew rozkład obciążenia to poniżej 500 kg/szt., z zapasem na huragan. Demontaż możliwy po 25 latach - idealne na dzierżawione grunty rolne.

Instalacja: nawierć próbnie, wbij do 1,2 m, dokręć nakrętką z zabezpieczeniem. Na stokach stosuj kotwy dłuższe o 20%. Norma PN-EN 1997-1 klasyfikuje je jako fundamenty płytkie, bez pozwoleń na większe farmy.

• Typ: śrubowa, ocynk 80 μm.
• Głębokość: 1,2-1,8 m.
• Odstęp: 2-3 m.
• Test: pull-out 10 kN.

Takie kotwy dają stabilność bez kopania rowów - czysta ziemia po demontażu.

Gwarancja trwałości konstrukcji PV na gruncie 10 kW

Gwarancja antykorozyjna 10 lat obejmuje profile, kotwy i łączniki - po tym okresie cynk nadal chroni. Producent testuje w komorach solnych wg ASTM B117, symulując 20 lat ekspozycji. Dla farm skalowalnych gwarancja przedłuża się do 15 lat przy corocznych inspekcjach. To nie papier - rekompensata za rdze przed terminem.

Trwałość wynika z ocynku ogniowego klasy Z600, odpornego na kwasy glebowe. W polskim klimacie zimą-solą konstrukcje te wytrzymują bez śladu po dekadzie. Ekspert z branży PV mówi: „10 lat to minimum; dobre zestawy idą na 25 bez problemu”.

Regularne czyszczenie przedłuża żywotność o 30%. Gwarancja obniża koszty ubezpieczenia instalacji o 20%.

Personalizacja konstrukcji gruntowej pod 10 kW PV

Pod niestandardowe panele 1750x1200 mm zmieniasz rozstaw otworów o 5 cm - bez wymiany słupów. Dla wiatrowych stref 2 dodajesz ścianki 4 mm i więcej kotew. Na gruntach skalistych idziesz w kotwy chemiczne lub dłuższe. Elastyczność dla B2B: rabaty przy 5+ zestawach.

Integracja z pompami ciepła czy magazynami - wzmocnione belki pod ciężar. Skalowanie do 50 kW przez dodanie rzędów. Wycena pod twój teren w 48h.

"Dostosowaliśmy pod bifacjalne - produkcja wzrosła o 12%", chwali instalator z Mazowsza. Personalizacja to brak fuszerki na lata.

Pytania i odpowiedzi

• Jaka jest idealna konstrukcja gruntowa pod panele fotowoltaiczne 10 kW?

  Dwoma rzędami paneli w układzie pionowym - to oszczędza miejsce na działce, ułatwia dostęp do konserwacji i skraca montaż o połowę. Idealne na grunty bez dachu, wolnostojące z nachyleniem 30 stopni.

• Jakie nachylenie paneli wybrać dla klimatu w Polsce?

  30 stopni to złoty środek - maksymalizuje wychwyt słońca przez cały rok, minimalizuje zacienianie między rzędami i podnosi produkcję energii o 15-20 procent w porównaniu do płaskich instalacji.

• Jakie materiały użyte w konstrukcji i jaka gwarancja?

  Profile stalowe ocynkowane lub aluminiowe, odporne na korozję nawet na wilgotnych gruntach. Gwarancja antykorozyjna na 10 lat, co oznacza zero remontów przez dekadę i niższe koszty długoterminowe.

• Jak przebiega montaż takiej konstrukcji?

  Prosto i szybko: wbijasz słupy na kotwy gruntowe, mocujesz belki, regulujesz kąt na miejscu - bez głębokiego wiercenia. Całość rozruch w 1-2 dni, co obniża koszty robocizny.

• Czy konstrukcja pasuje do standardowych paneli i czy da się dostosować?

  Tak, gotowy zestaw pod popularne moduły o wymiarach typu 1722x1130 mm z szerokością 30 mm. Dla niestandardowych - wycena na zamówienie po kontakcie mailowym lub telefonicznym.

• Kto skorzysta z tej oferty i czy jest skalowalna?

  Oferta B2B dla instalatorów i handlowców - rabaty hurtowe, szybka dostawa, wsparcie techniczne. Skalowalna na farmy PV do 50 kW plus, kompatybilna z inwerterami, magazynami energii i pompami ciepła.
