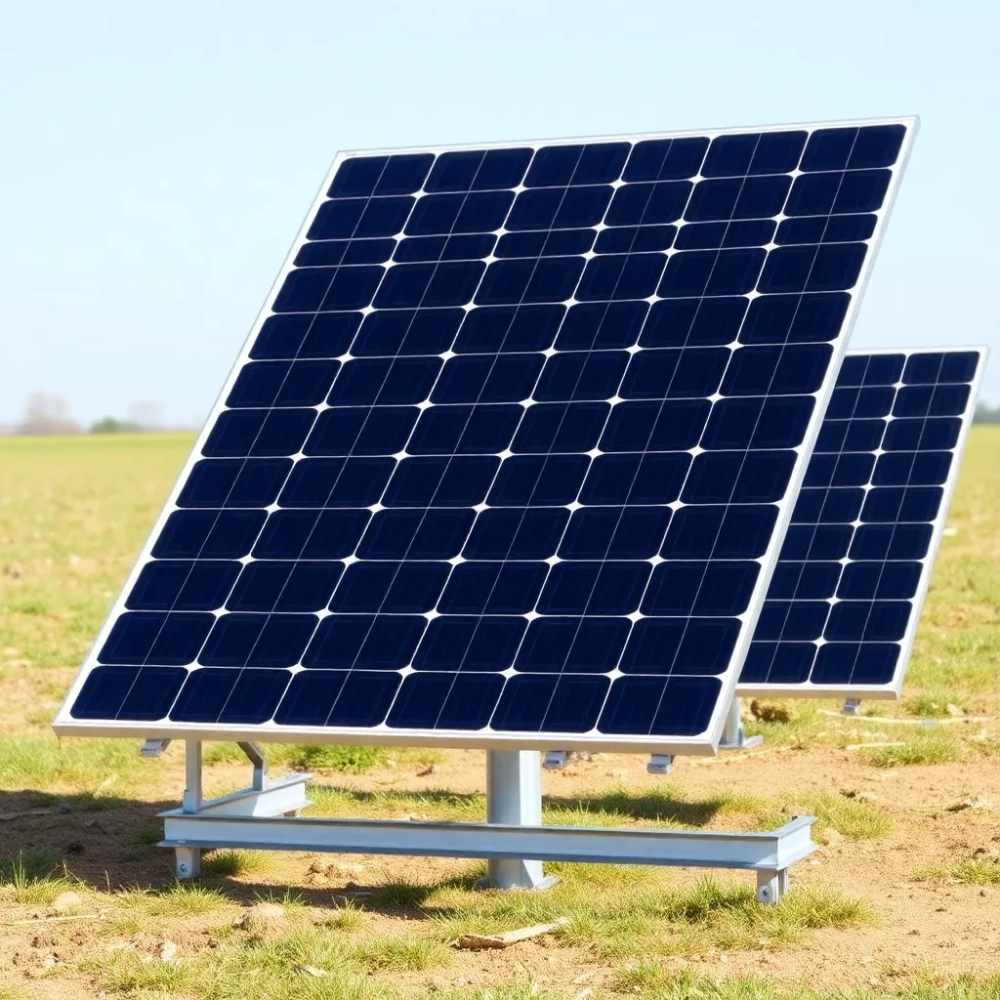

Konstrukcja na grunt 6 paneli PV – Poradnik 2025

W dzisiejszych czasach, gdy troska o środowisko staje się priorytetem, a ceny energii szybują w górę, nie ma chyba nic bardziej kuszącego niż perspektywa niezależności energetycznej. Właśnie dlatego tak wielu z nas spogląda w stronę Słońca, zastanawiając się, jak najlepiej wykorzystać jego potencjał. Centralnym punktem tej rewolucji jest konstrukcja pod panele fotowoltaiczne na gruncie 6 paneli, która oferuje optymalne wykorzystanie przestrzeni i maksymalną efektywność energetyczną.

• Projektowanie konstrukcji dla 6 modułów PV – Obciążenia i kąt nachylenia
• Montaż fundamentów i słupów w konstrukcji naziemnej pod PV
• Zabezpieczenia i poprowadzenie kabli w konstrukcji fotowoltaicznej
• Q&A

Kluczowe w wyborze odpowiedniego rozwiązania jest zrozumienie, że nie wszystkie konstrukcje są równe. Efektywność montażu oraz stabilność całego systemu zależą od szczegółowego dopracowania każdego elementu. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i trwałości inwestycji na lata.

Zanim zagłębimy się w szczegóły, warto spojrzeć na kilka kluczowych danych, które rzucają światło na specyfikę instalacji naziemnych pod panele fotowoltaiczne. Poniższa tabela przedstawia porównanie różnych parametrów, które są niezbędne przy planowaniu takiej instalacji, pozwalając na podjęcie świadomej decyzji, która będzie zarówno efektywna, jak i ekonomiczna. Analiza tych informacji pozwala ocenić, jak poszczególne elementy wpływają na całkowity koszt, czas realizacji i wydajność systemu.

Przedstawione dane jasno pokazują, że kluczem do sukcesu jest precyzyjne planowanie. Nie chodzi tylko o "kupienie kilku paneli i wbicie ich w ziemię". Jest to skomplikowany proces, wymagający wiedzy technicznej i zrozumienia specyfiki lokalnego klimatu. Optymalny kąt nachylenia paneli, na przykład 25 stopni, nie jest przypadkowy – jest to wynik badań i analiz mających na celu maksymalizację ekspozycji na słońce przez cały rok w danej szerokości geograficznej. Odporność na wiatr na poziomie 31 m/s to z kolei gwarancja, że konstrukcja wytrzyma nawet silne podmuchy, chroniąc naszą inwestycję przed uszkodzeniem.

Zobacz także: Konstrukcja fotowoltaiczna na gruncie 12 paneli | 2025

Teraz, gdy podstawy mamy za sobą, zanurzmy się głębiej w poszczególne etapy realizacji, które sprawią, że nasza instalacja na gruncie pod panele fotowoltaiczne będzie działać bez zarzutu przez lata. To podróż od koncepcji po gotowy system, pełen detali, które decydują o ostatecznym sukcesie przedsięwzięcia. Pamiętajmy, że każda faza jest równie ważna, a pominięcie nawet drobnego szczegółu może mieć dalekosiężne konsekwencje dla wydajności i bezpieczeństwa całej konstrukcji. Przejdźmy zatem do konkretów, analizując każdy aspekt krok po kroku, z perspektywy prawdziwych ekspertów w dziedzinie odnawialnych źródeł energii. Przygotujcie się na solidną dawkę wiedzy.

Projektowanie konstrukcji dla 6 modułów PV – Obciążenia i kąt nachylenia

Projektowanie konstrukcji dla sześciu modułów fotowoltaicznych na gruncie to nie bułka z masłem, ale prawdziwa sztuka inżynieryjna, w której każdy szczegół ma znaczenie. To właśnie na tym etapie decydujemy o stabilności, wydajności i bezpieczeństwie całej inwestycji. Nie wystarczy po prostu postawić panele; trzeba je osadzić tak, by służyły nam przez dekady, niezależnie od kaprysów pogody.

Głównym wyzwaniem jest uwzględnienie wszystkich potencjalnych obciążeń, na które konstrukcja będzie narażona. Pomyślmy o nich jak o niewidzialnych przeciwnikach. Pierwszym z nich jest wiatr. Jak uczy doświadczenie, huragany mogą narobić niezłego bałaganu, jeśli konstrukcja nie jest odpowiednio zabezpieczona. Dane techniczne jasno mówią: konstrukcja musi wytrzymać wiatr o prędkości 31 m/s. To nie jest sugestia, to jest wymóg. Obciążenie wiatrem generuje siły, które mogą próbować unieść panele, przekręcić je, a nawet wyrwać z gruntu. Dlatego właśnie rzędy po trzy moduły pionowo są preferowane – taka konfiguracja minimalizuje powierzchnię narażoną na bezpośredni nacisk wiatru, zmniejszając ryzyko uszkodzenia.

Zobacz także: Konstrukcja paneli fotowoltaicznych na elewacji – 2025

Kolejnym, często niedocenianym, choć równie groźnym wrogiem jest śnieg. Choć w Polsce zimą rzadko kiedy pada obficie, to jednak grube warstwy mokrego, ciężkiego śniegu potrafią przeciążyć nawet najbardziej solidne konstrukcje dachowe, a co dopiero te naziemne. Projektowanie musi uwzględniać maksymalne możliwe obciążenie śniegiem dla danej lokalizacji. To oznacza, że belki i słupy muszą być na tyle wytrzymałe, aby udźwignąć dodatkowy ciężar bez ryzyka deformacji czy załamania. Często widzimy przypadki, gdzie zimą właściciele systemów muszą ręcznie odśnieżać panele – a to powinno być ostatecznością. Odpowiednie nachylenie i solidna konstrukcja eliminują ten problem u źródła.

A teraz przejdźmy do kąta nachylenia, który jest niczym złoty środek między optymalną produkcją energii a stabilnością. Rekomendowane 25 stopni do paneli to nie przypadek. W większości regionów Polski jest to kąt, który pozwala maksymalizować produkcję energii elektrycznej zarówno latem, kiedy słońce jest wysoko, jak i zimą, kiedy jego promienie padają pod mniejszym kątem. Zanadto stromy kąt zmniejszy produkcję latem, natomiast zbyt płaski nie pozwoli na efektywne usuwanie śniegu i brudu, co negatywnie wpłynie na wydajność. Kto by pomyślał, że te pozornie proste decyzje, jak te 25 stopni, mają tak olbrzymie konsekwencje dla całorocznej efektywności?

Inżynierowie muszą brać pod uwagę również inne, mniej oczywiste czynniki, takie jak sejsmika terenu, jeśli instalacja znajduje się w obszarze aktywnym geologicznie, choć w Polsce to rzadkość. Ważne jest także zabezpieczenie przed erozją gruntu wokół fundamentów, zwłaszcza na terenach o luźniejszej strukturze. To wszystko składa się na kompleksowy projekt, który musi być tak solidny jak fundamenty rzymskich akweduktów. Koniec końców, celem jest, aby cała konstrukcja pod panele fotowoltaiczne na gruncie 6 paneli była nie tylko wydajna, ale przede wszystkim bezpieczna i niezawodna przez cały okres eksploatacji.

Montaż fundamentów i słupów w konstrukcji naziemnej pod PV

Montaż fundamentów i słupów w konstrukcji naziemnej pod PV to absolutny fundament, i nie jest to bynajmniej gra słów. To tutaj stawiamy filary, na których oprze się cała nasza słoneczna przyszłość. Nie ma co udawać, że można to zrobić na "oko" czy "jakoś to będzie". Precyzja i staranność na tym etapie decydują o tym, czy konstrukcja przetrwa lata, czy też rozleci się przy pierwszym poważniejszym wietrze. Przygotowanie gruntu i odpowiednie posadowienie to klucz do sukcesu.

Pierwszym krokiem, który jest zarazem fundamentalnym, jest precyzyjne wyznaczenie miejsca dla każdego słupa. Zapomnijcie o sznurku i kijku na czuja; tu potrzebna jest geodezyjna dokładność, najlepiej z użyciem niwelatora. Słupy muszą być umiejscowione co do milimetra zgodnie z rysunkiem w instrukcji. Nawet niewielkie odchylenie na tym etapie przełoży się na trudności z późniejszym montażem belek i szyn, co może skutkować naciąganiem konstrukcji i obniżeniem jej trwałości. To jak budowanie domu – jeśli fundamenty są krzywe, to cały budynek będzie stał pod kątem, a tego nikt nie chce.

Kiedy lokalizacja słupów jest już precyzyjnie określona, przechodzimy do ich posadowienia. Słupy, najczęściej stalowe profile, muszą zostać wkopane głęboko w ziemię. Standardowo przyjmuje się, że odpowiednia głębokość to taka, aby 150 mm słupa wystawało ponad grunt. To zabezpiecza konstrukcję przed wpływem wilgoci z gleby i umożliwia późniejsze łatwe mocowanie elementów nośnych. Sama głębokość osadzenia w gruncie zależy od rodzaju słupa i lokalnych warunków glebowych. Na przykład, na gruntach piaszczystych może być konieczne zastosowanie głębszych fundamentów niż na gruntach gliniastych. W przypadku niestabilnego gruntu, słupy mogą wymagać zabetonowania lub użycia specjalnych kotew gruntowych, aby zapewnić dodatkową stabilność.

Pamiętajmy o drenażu. Wokół każdego słupa warto zadbać o odprowadzanie wody, aby nie dopuścić do gromadzenia się wilgoci, która mogłaby prowadzić do korozji metalowych elementów. Kilka warstw żwiru lub tłucznia w otworze przed umieszczeniem słupa może zdziałać cuda. To są te drobne, ale kluczowe detale, które wyróżniają profesjonalny montaż od amatorskiego.

Kiedy słupy są już osadzone i stabilne, upewnijmy się, że są idealnie wypoziomowane. To, że wyglądają na proste, nie oznacza, że tak jest w rzeczywistości. Laserowy poziom to w tym przypadku najlepszy przyjaciel instalatora. Niewielkie odchylenia mogą wpłynąć na późniejsze rozmieszczenie paneli i równomierne rozłożenie obciążeń, co w długoterminowej perspektywie może prowadzić do naprężeń w całej konstrukcji. Podsumowując, solidny montaż fundamentów i słupów jest nie tylko kwestią techniczną, ale inwestycją w długowieczność całej konstrukcji pod panele fotowoltaiczne na gruncie 6 paneli. Tutaj nie ma miejsca na kompromisy.

Łączenie belek, szyn i modułów PV – Etapy instalacji na gruncie

Po solidnym osadzeniu fundamentów i słupów, wchodzimy w serce budowy konstrukcji naziemnej pod panele fotowoltaiczne – etap łączenia belek, szyn i modułów PV. To tutaj cała wizja zaczyna nabierać kształtów, a setki elementów składają się w spójną całość. Jeśli wcześniejsze kroki były fundamentem, to ten jest niczym szkielet budynku – musi być solidny, precyzyjny i gotowy na obciążenia. Pomyślcie o tym jak o składaniu ogromnych klocków, gdzie każdy element musi pasować idealnie.

Pierwszym kluczowym etapem jest montaż belek C-profilowych, które stanowią główne elementy konstrukcji nośnej. Łączenie belki C-mm i kolejnej C-mm odbywa się za pomocą łącznika belki C-200 mm. Upewnijmy się, że używamy odpowiednich łączników, które gwarantują sztywność i stabilność konstrukcji. Niewłaściwie dobrane łączniki mogą doprowadzić do uginania się belek pod ciężarem paneli i obciążeń, a tego przecież nie chcemy. Następnie przystępujemy do montażu filarów-mm za pomocą łącznika filaru-300 mm, tworząc solidną ramę, która będzie wspierać całą strukturę. Ta faza wymaga dokładności, aby wszystkie elementy były idealnie dopasowane i stabilne.

Kiedy rama konstrukcji jest już złożona, przychodzi czas na połączenie słupów mm z belkami C za pomocą śruby sześciokątnej M10 * 25. To są punkty kotwiczenia, które przenoszą obciążenia z całej konstrukcji na fundamenty. Każda śruba musi być odpowiednio dokręcona, ale bez przesadnego przeciągania gwintu, co mogłoby uszkodzić materiał. Następnie łącznik szynowy-40 mm mocuje się do belki C – to właśnie te łączniki będą podtrzymywać szyny, na których zostaną zainstalowane moduły fotowoltaiczne. Cały ten proces musi być wykonywany z precyzją, ponieważ jakakolwiek asymetria wpłynie na kolejne etapy montażu.

Ostatni etap to połączenie zmontowanego wspornika ze słupem uziemiającym, również za pomocą śruby sześciokątnej M10 * 25. Jest to kluczowy element dla bezpieczeństwa całej instalacji, chroniący ją przed skutkami przepięć i wyładowań atmosferycznych. Po wykonaniu tych czynności, konstrukcja jest gotowa do montażu szyn.

Kiedy cała konstrukcja pod panele fotowoltaiczne na gruncie 6 paneli jest już sztywna i gotowa, przechodzimy do instalacji szyn. Szynę mocujemy do belki za pomocą łącznika szyn-40 mm, dbając o idealne wypoziomowanie. Jeśli szyny są za krótkie, łączy się je za pomocą łącznika szyn - 200mm. Teraz nadchodzi ten moment, na który wszyscy czekaliśmy – montaż paneli. Tu na scenę wkraczają zaciski. Najpierw zacisk końcowy montujemy na szynie na krańcach rzędów paneli, a następnie środkowe zaciski, które mocują panele między sobą. Pamiętajmy, że w zestawie znajduje się 8 klem środkowych i 8 klem końcowych. To wystarczy do mocowania paneli w konfiguracji rzędów po trzy moduły pionowo.

Każda z tych klem odgrywa kluczową rolę w utrzymaniu modułów na miejscu, chroniąc je przed wiatrem i wibracjami. Montaż modułów PV to sztuka balansu między siłą, a delikatnością – panele są kruche, ale jednocześnie wymagają solidnego mocowania. Pamiętajmy, że prawidłowy montaż modułów to gwarancja ich długowieczności i efektywności. To moment, w którym technika spotyka się z odpowiedzialnością, tworząc stabilną platformę dla przyszłej produkcji czystej energii.

Zabezpieczenia i poprowadzenie kabli w konstrukcji fotowoltaicznej

Jeśli poprzednie etapy budowy konstrukcji fotowoltaicznej były niczym wznoszenie fortecy, to zabezpieczenia i poprowadzenie kabli są jak system nerwowy i tarcza obronna tejże twierdzy. Bez nich, nawet najbardziej imponująca instalacja staje się bezbronna wobec zagrożeń. Nie ma nic gorszego niż instalacja, która działa, ale stanowi potencjalne zagrożenie. W końcu, co nam po darmowej energii, jeśli ryzyko pożaru czy porażenia prądem wisi w powietrzu jak miecz Damoklesa? Tutaj nie ma miejsca na niedomówienia – bezpieczeństwo jest absolutnym priorytetem.

Pierwszym i najważniejszym aspektem jest uziemienie całej konstrukcji. Stalowe elementy, szyny i ramy paneli muszą być połączone z uziomem głównym. Jest to kluczowe dla ochrony przed porażeniem prądem w przypadku uszkodzenia izolacji lub wyładowania atmosferycznego. Uziemiając całą konstrukcję, tworzymy bezpieczną ścieżkę dla prądu do ziemi, zapobiegając niebezpiecznym napięciom. Pamiętajmy, że natura nie wybacza błędów, a prąd elektryczny to siła, z którą nie ma żartów. W końcu chodzi o życie i zdrowie ludzi, a także o ochronę mienia.

Teraz przejdźmy do okablowania, które jest często niedocenianym bohaterem całego systemu. Właściwe poprowadzenie kabli jest absolutnie krytyczne. Kable DC, wychodzące z paneli, muszą być prowadzone w sposób uporządkowany, zabezpieczony przed uszkodzeniami mechanicznymi, a także przed działaniem czynników atmosferycznych – promieniowaniem UV, mrozem czy gryzoniami. Nie mogą leżeć luzem na ziemi, narażone na rozdeptanie, przecięcie czy przegryzienie przez zwierzynę. Zazwyczaj stosuje się dedykowane koryta kablowe lub opaski UV-odporne, które mocują kable do konstrukcji w regularnych odstępach.

Niezwykle ważne jest również unikanie ostrych krawędzi. Przewody powinny być prowadzone w taki sposób, aby nie były narażone na przetarcia, które mogłyby doprowadzić do zwarć i zagrożenia przeciwpożarowego. Ma to kluczowe znaczenie, zwłaszcza w obliczu dynamicznych warunków, jakimi są wiatr i drgania, które mogą z czasem powodować tarcie kabli o metalowe elementy konstrukcji. W przypadku kabli DC, gdzie mamy do czynienia z wysokimi napięciami, każde przetarcie izolacji to ryzyko łuku elektrycznego i potencjalnego pożaru. To nie żarty, a realne zagrożenie, które musi być wyeliminowane na etapie projektu i montażu.

Kolejną warstwą bezpieczeństwa jest odpowiednie oznakowanie kabli oraz stosowanie złączek MC4 wysokiej jakości, które gwarantują szczelność i pewne połączenie. Zabezpieczenia przeciwprzepięciowe i wyłączniki awaryjne to obowiązkowy element każdej instalacji. W razie nagłego skoku napięcia, na przykład podczas burzy, te urządzenia chronią system i podłączone do niego urządzenia. Zabezpieczenia takie powinny być montowane zarówno po stronie DC, jak i AC. To właśnie te małe, niepozorne elementy chronią naszą konstrukcję pod panele fotowoltaiczne na gruncie 6 paneli przed katastrofą.

Ostatnia, ale nie mniej ważna kwestia, to regularne przeglądy instalacji. Nawet najlepiej zabezpieczony system wymaga okresowej weryfikacji. Luźne połączenia, uszkodzona izolacja czy pęknięte korytka kablowe to potencjalne źródła problemów. Profesjonalny przegląd raz do roku potrafi wychwycić takie usterki na wczesnym etapie, zanim staną się poważnym zagrożeniem. Inwestycja w fotowoltaikę to inwestycja w bezpieczeństwo, dlatego tak istotne jest dbanie o wszystkie, nawet te najmniejsze, detale. Pamiętajmy, że świadoma instalacja to bezpieczna instalacja.
