Zabezpieczenie konstrukcji stalowej R30 – Przewodnik 2025

Czy zastanawiali się Państwo kiedykolwiek, co sprawia, że potężne stalowe konstrukcje, niczym kręgosłup współczesnych budynków, potrafią oprzeć się niszczycielskiemu żywiołowi ognia? Odpowiedź tkwi w zaawansowanych systemach ochrony, a jednym z najbardziej kluczowych zagadnień jest zabezpieczenie konstrukcji stalowej do R30. To nie tylko wymóg prawny, ale i fundamentalny element bezpieczeństwa, pozwalający na utrzymanie integralności strukturalnej budynku przez minimum 30 minut, co w sytuacjach awaryjnych często ratuje życie i mienie. Krótko mówiąc: R30 oznacza 30 minut odporności ogniowej, co jest absolutnie niezbędne do ewakuacji ludzi i interwencji służb ratowniczych.

• Wybór i zastosowanie systemu natryskowego dla R30
• Przygotowanie powierzchni stalowej przed zabezpieczeniem ogniochronnym
• Wpływ grubości izolacji na klasę R30 i temperaturę krytyczną
• Właściwości użytkowe zabezpieczeń R30 w różnych kategoriach środowiskowych
• Najczęściej zadawane pytania

W dążeniu do optymalnego zabezpieczenia konstrukcji stalowych przed pożarem, kluczowe staje się zrozumienie czynników wpływających na skuteczność systemów ogniochronnych. Analizując dostępne dane i najlepsze praktyki rynkowe, zebraliśmy przegląd parametrów, które bezpośrednio przekładają się na klasę odporności ogniowej.

Przedstawione dane jasno wskazują, że osiągnięcie wymarzonej klasy odporności ogniowej R30 to wynik skomplikowanej orkiestracji wielu czynników. Nie ma tu miejsca na przypadki, a każdy detal ma znaczenie. Odpowiednie projektowanie, wybór materiałów i precyzja wykonania są kluczowe, aby zapewnić bezpieczeństwo konstrukcji, a tym samym ludzi, którzy w niej przebywają. Wyobraźmy sobie choćby halę produkcyjną, gdzie kilkaset osób pracuje w zmiennym środowisku – każde ogniwo w łańcuchu zabezpieczeń musi działać perfekcyjnie.

Wybór i zastosowanie systemu natryskowego dla R30

W dzisiejszych realiach budowlanych, gdzie liczy się każdy szczegół, wybór odpowiedniego systemu zabezpieczenia ogniochronnego dla konstrukcji stalowych staje się kwestią priorytetową. Gdy naszym celem jest osiągnięcie klasy odporności ogniowej R30 dla konstrukcji stalowej, a zwłaszcza wzmocnień elementów żelbetowych, decydujemy się na sprawdzone rozwiązania. W tym kontekście, system natryskowy mcr ISOVERM 825, opracowany w technologii „MERCOR” S.A. i zgodny z wytycznymi ITB AT, okazuje się nie tylko wyborem solidnym, ale wręcz strategicznym. Co czyni go tak wyjątkowym?

Zobacz także: BAKS konstrukcje PV: Cennik i oferty 2025

System mcr ISOVERM 825 charakteryzuje się uniwersalnością – jest przeznaczony do zabezpieczeń ogniochronnych elementów stalowych o wysokości przekroju poprzecznego aż do 600 mm. Mówimy tu o szerokim spektrum profili, zarówno otwartych, jak i zamkniętych, okrągłych czy prostokątnych, wykonanych ze stali konstrukcyjnych gatunków oznaczonych symbolem S wg normy PN-EN, z wyłączeniem S 185. Kluczowe jest, że system ten skutecznie chroni przed oddziaływaniami termicznymi pożarów węglowodorowych zgodnie z normą PN-EN, co jest niezwykle ważne w wielu obiektach przemysłowych.

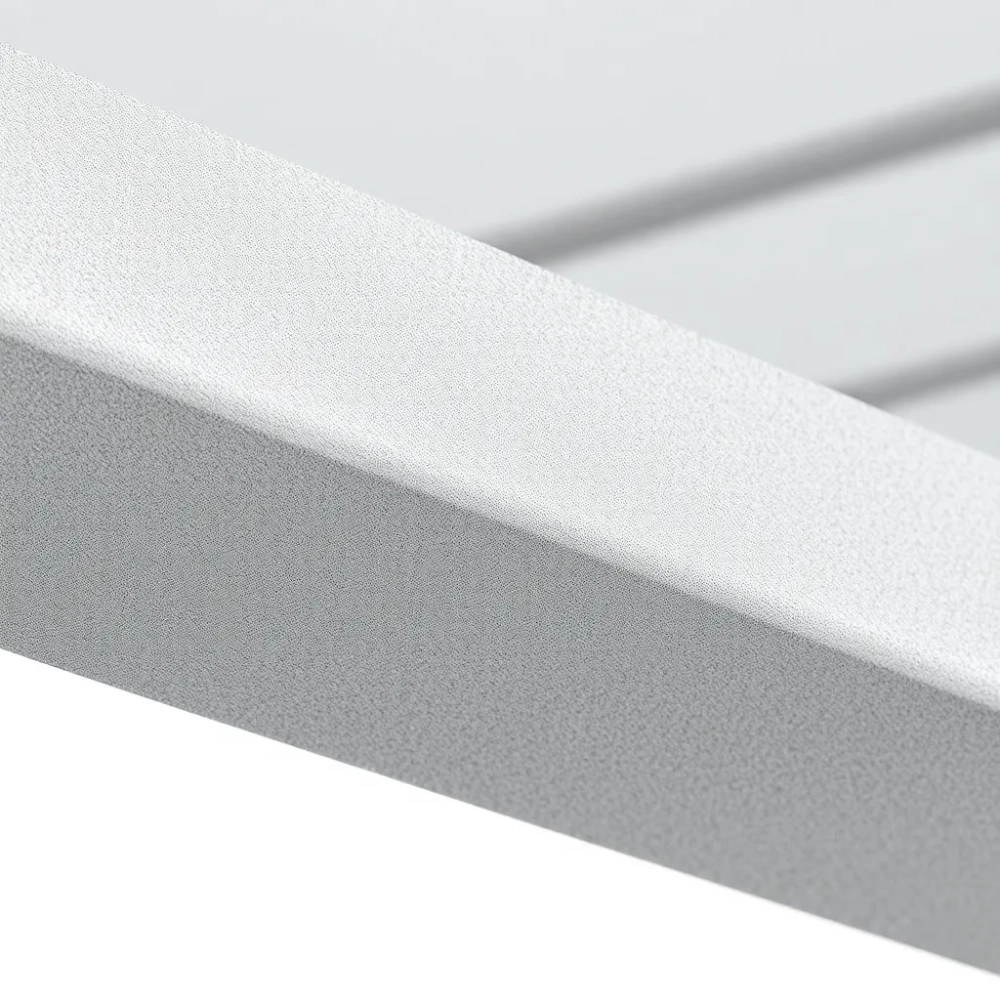

Samo nałożenie izolacji jest procesem, który wymaga precyzji i doświadczenia. Polega ono na aplikacji poprzez natrysk specjalnej powłoki ogniochronnej mcr ISOVERM 825 na poszczególne elementy konstrukcji. Ciekawostką jest, że po nałożeniu izolacji, zabezpieczane profile zachowują swoje naturalne kształty, a cała powierzchnia zyskuje charakterystyczną fakturę, przypominającą „baranka”. To estetyczny detal, który nie wpływa na funkcjonalność, a jednocześnie jest łatwy do weryfikacji.

Wykonanie masy ogniochronnej nie jest zadaniem dla każdego. Wymaga to użycia specjalistycznego agregatu natryskowego, który gwarantuje odpowiednie parametry aplikacji. Proces jest dość fascynujący: masa wsypywana jest do zbiornika maszyny, a następnie, pod ciśnieniem, jest podawana wężami do dyszy natryskowej. To właśnie w dyszy następuje kluczowe mieszanie z wodą, która jest podawana niezależnie, osobnym przewodem. Cała ta skomplikowana technologia ma na celu zapewnienie jednolitej i trwałej warstwy ochronnej.

Zobacz także: Zabezpieczenie konstrukcji stalowej R60: Cena i systemy 2025

Pamiętajmy o złotych zasadach aplikacji: natrysk należy wykonywać pod kątem prostym w stosunku do zabezpieczanej powierzchni, utrzymując dyszę w odległości około 30-40 cm od powierzchni. To właśnie te szczegóły, te "niuanse" decydują o sukcesie całego przedsięwzięcia i gwarantują, że zabezpieczenie konstrukcji stalowej spełni swoje zadanie w krytycznej chwili. Ceny aplikacji systemu natryskowego mogą wahać się w zależności od metrażu i złożoności konstrukcji. Typowo, dla profilu IPE 200, grubość warstwy natryskowej dla R30 wynosi około 15-20 mm, co przekłada się na zużycie materiału około 6-8 kg/m² profilu, przy szacunkowej cenie 10-15 zł/kg materiału plus koszt robocizny.

Przygotowanie powierzchni stalowej przed zabezpieczeniem ogniochronnym

Zapewnienie długotrwałej i skutecznej ochrony ogniochronnej konstrukcji stalowych to prawdziwa sztuka, a jej fundament leży w… czystej powierzchni. Tak, to nie żart! Pamiętają Państwo stare porzekadło budowlane: "dobrze zaczniesz, dobrze skończysz"? W przypadku zabezpieczenia ogniochronnego, zwłaszcza systemem mcr TECWOOL 825, jest to złota zasada, której naruszenie może mieć katastrofalne skutki. Nie można po prostu "pomalować" stali i oczekiwać cudów.

Powierzchnie elementów stalowych, przeznaczonych do ogniochronnego zabezpieczenia, muszą posiadać wykonaną powłokę antykorozyjną. I to nie byle jaką! Musi być ona dostosowana do kategorii agresywności środowiska, w którym dana konstrukcja będzie funkcjonować. Jeśli budujemy nową konstrukcję, najlepiej zastosować farbę lub inny dwuskładnikowy podkład epoksydowy, który został zaakceptowany przez producenta systemu, w tym wypadku "MERCOR" S.A. To gwarancja kompatybilności i maksymalnej adhezji. Wyobraźmy sobie malarza, który próbuje malować na zatłuszczonej ścianie – efekt będzie marny i nietrwały, tak samo jest ze stalą.

Co jednak zrobić, gdy mamy do czynienia ze "starą gwardią", czyli konstrukcjami, które już stoją i mają istniejące, być może zaniedbane, powłoki antykorozyjne? W takich przypadkach nie wystarczy jedynie odświeżenie. Konieczne jest gruntowne czyszczenie, minimum do stopnia St3. Dla niewtajemniczonych – to oznacza usunięcie rdzy i zgorzeliny walcowniczej aż do pojawienia się metalicznego połysku, jednak bez usuwania istniejącej, dobrze przylegającej powłoki. Brzmi prosto, prawda? A jednak wymaga specjalistycznego sprzętu i doświadczenia, bo nieumiejętne czyszczenie może wyrządzić więcej szkód niż pożytku. Po takim zabiegu konieczne jest wykonanie nowej powłoki antykorozyjnej, na przykład przy zastosowaniu farby chlorokauczukowej 400c, która zapewni odpowiednią bazę pod natrysk.

Cały ten proces przygotowania powierzchni to nie fanaberia, ale absolutna podstawa trwałego i skutecznego zabezpieczenia ogniochronnego. Odpowiednia powłoka antykorozyjna nie tylko chroni stal przed korozją w codziennym użytkowaniu, ale także stanowi idealną bazę, zapewniającą optymalną przyczepność dla mas ogniochronnych, co jest kluczowe w przypadku ekstremalnych temperatur podczas pożaru. Zaniedbanie tego etapu to jak budowanie domu na piasku – z pozoru wygląda solidnie, ale przy pierwszym sztormie wszystko legnie w gruzach. Pamiętajmy, że solidne podstawy to klucz do sukcesu, zwłaszcza w dziedzinie, gdzie na szali jest bezpieczeństwo.

Wpływ grubości izolacji na klasę R30 i temperaturę krytyczną

W kontekście zabezpieczenia konstrukcji stalowej do R30, kluczowym zagadnieniem staje się zrozumienie subtelnej zależności między grubością zastosowanej izolacji, temperaturą krytyczną stali oraz wskaźnikiem U/A. To niczym trójkąt bermudzki w świecie inżynierii przeciwpożarowej, gdzie każdy wierzchołek ma ogromne znaczenie dla końcowego sukcesu – utrzymania integralności konstrukcji podczas pożaru. A uwierzcie mi, nie chcielibyście, żeby ten trójkąt sprawił, że wasz budynek „zatonie” w ogniu.

Wartości minimalne grubości izolacji ogniochronnej, jak na przykład te dla systemu mcr ISOVERM 825, są ściśle określone w wytycznych i zatwierdzeniach technicznych, co jest zgodne z filozofią, że inżynieria przeciwpożarowa nie jest sztuką improwizacji. Dla elementów stalowych stanowiących konstrukcję nośną hali, grubości zabezpieczenia są starannie dobrane, a co najważniejsze – uzależnione od dwóch podstawowych czynników: wspomnianej już temperatury krytycznej oraz wartości U/A dla danego elementu stalowego. To właśnie te parametry decydują o tym, jak efektywnie izolacja spowolni nagrzewanie się stali.

Temperatura krytyczna stali, wynosząca dla klasy R30 zazwyczaj 550°C, to punkt krytyczny, po przekroczeniu którego stal zaczyna tracić swoje właściwości mechaniczne i nośność. W gruncie rzeczy, temperatura krytyczna to termiczny "deadline", po którym konstrukcja może po prostu "siąść". Zadaniem izolacji jest opóźnienie osiągnięcia tej temperatury wewnątrz profilu stalowego, dając tym samym czas na ewakuację i interwencję. Jeśli na przykład nasz profil stalowy jest cienki i ma dużą powierzchnię kontaktu z ogniem (wysoki wskaźnik U/A), będzie nagrzewał się znacznie szybciej niż grubszy element, co oznacza, że będzie potrzebował grubszej warstwy ochronnej. To taka zasada: im bardziej narażony element, tym więcej „ognioodpornego ubrania” potrzebuje.

Wskaźnik U/A (czynnik masywności) to stosunek obwodu przekroju poprzecznego elementu stalowego do jego pola przekroju. Im wyższa wartość U/A, tym element jest „smuklejszy” i szybciej pochłania ciepło, a co za tym idzie, wymaga grubszej warstwy zabezpieczenia. Przykładowo, cienka blacha stalowa będzie miała znacznie wyższy U/A niż masywny profil dwuteownikowy. Wiedząc to, inżynierowie dokładnie obliczają wymaganą grubość izolacji dla każdego poszczególnego elementu, co często przekłada się na widoczne różnice w grubości powłok nawet na jednym budynku. Czasami na jednej budowie spotkamy profile, które wyglądają na "chudzielce", obok prawdziwych "gladiatorów" w zbroi – to właśnie efekt dopasowania izolacji do indywidualnych parametrów elementu i wskaźnika U/A.

Podsumowując, grubość izolacji nie jest wartością stałą. To wynik precyzyjnych obliczeń, uwzględniających temperaturę krytyczną stali, jej rodzaj oraz specyficzny kształt i rozmiar elementu (wskaźnik U/A). Zaniedbanie tych zależności to proszenie się o kłopoty. Tylko ścisłe przestrzeganie wytycznych i odpowiednie aplikacje gwarantują, że w obliczu ognia, stalowe serce budynku nie podda się przedwcześnie, zapewniając kluczową odporność ogniową, która może uratować życie i mienie.

Właściwości użytkowe zabezpieczeń R30 w różnych kategoriach środowiskowych

Kiedy mówimy o zabezpieczeniu konstrukcji stalowej do R30, nie chodzi tylko o samą aplikację materiału, ale także o to, jak system zachowa się w rzeczywistym, często wymagającym środowisku. Wybór odpowiedniego rozwiązania to coś więcej niż tylko spełnienie wymogów odporności ogniowej; to także gwarancja trwałości i funkcjonalności w zmiennych warunkach eksploatacji. Systemy takie jak mcr ISOVERM 825, stosowane na elementach stalowych zabezpieczonych farbą antykorozyjną lub powłoką cynkową, udowadniają swoją wszechstronność, pozwalając na ich zastosowanie w środowiskach odpowiadających kategorii X wg ETAG. Co to właściwie oznacza dla praktyka?

Kategoria środowiskowa X (wg ETAG) to tak zwana "zewnętrzna", ale obejmuje ona również trudne warunki wewnętrzne, gdzie panuje wysoka wilgotność lub występują agresywne substancje chemiczne. To świadczy o niezwykłej odporności i uniwersalności tych systemów. Wyobraźmy sobie konstrukcje mostowe, hale produkcyjne z agresywną atmosferą czy obiekty magazynowe, gdzie wahania temperatury i wilgotności są na porządku dziennym. W takich miejscach, zwykłe zabezpieczenia mogłyby szybko ulec degradacji, a wraz z nimi, nasza ciężko wywalczona klasa R30. Systemy te są testowane w ekstremalnych warunkach, co daje pewność, że przetrwają lata bez konieczności kosztownych napraw.

Co ciekawe, systemy takie jak ten oparty na ITB nr AT, uzyskały imponującą gamę odporności ogniowych – od 15, przez 30, 45, 60, 90, 120, 180, 240, aż do 360 minut, wszystko zgodnie z rygorystyczną normą PN-EN. To jest naprawdę imponujące! Oznacza to, że pojedynczy system, w zależności od grubości zastosowanej warstwy, może sprostać zróżnicowanym wymaganiom projektowym, od niewielkich budynków, gdzie R30 jest wystarczające, po ogromne obiekty o podwyższonym ryzyku, gdzie potrzebujemy kilkugodzinnej ochrony. To swego rodzaju szwajcarski scyzoryk w rękach inżyniera przeciwpożarowego.

Jednak kluczowe dla nas, w kontekście tego artykułu, jest oczywiście uzyskanie 30 minut odporności ogniowej (R30). Dzięki elastyczności tych systemów, możemy precyzyjnie dopasować grubość warstwy ochronnej, aby osiągnąć wymaganą klasę, nie przepłacając za nadmierne zabezpieczenia ani nie ryzykując niedostatecznej ochrony. Dane dotyczące konkretnych grubości dla różnych profili stalowych są dokładnie przedstawione w tablicach technicznych producenta, w punkcie 5 odpowiednich dokumentów, co umożliwia precyzyjne projektowanie i wykonawstwo.

Właściwości użytkowe zabezpieczeń ogniochronnych w różnych kategoriach środowiskowych to więc nie tylko suche parametry techniczne. To przede wszystkim obietnica trwałości i niezawodności, bez względu na warunki zewnętrzne czy wewnętrzne, w jakich przyjdzie funkcjonować danemu obiektowi. Wiedząc, że nasz system sprawdził się w ekstremalnej "Kategorii X", możemy spać spokojnie, mając pewność, że ochrona konstrukcji stalowej nie zawiedzie, gdy będzie to najbardziej potrzebne.
