Konstrukcja do paneli fotowoltaicznych 2025: Wybór i montaż

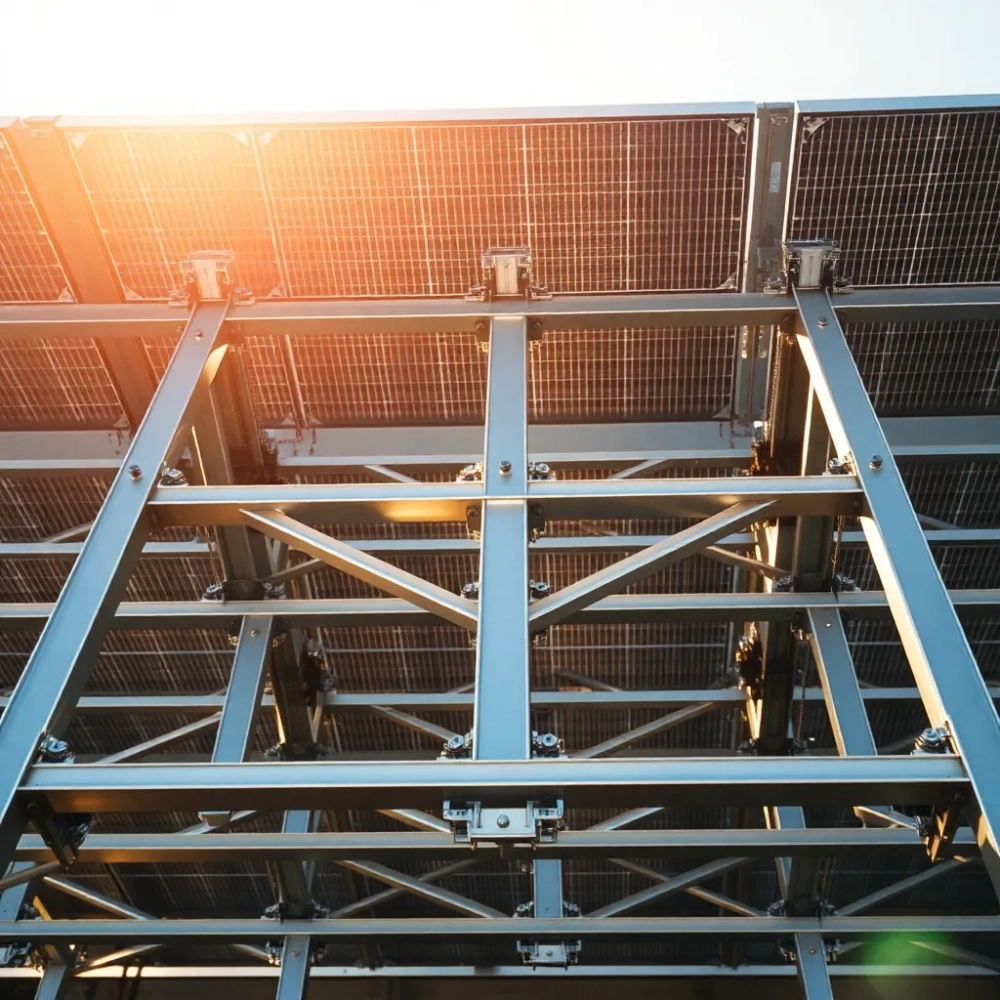

Zapewne zastanawiasz się, co tak naprawdę kryje się pod enigmatycznym hasłem Konstrukcja do paneli fotowoltaicznych? Mówiąc wprost, to niezawodny stelaż, swoisty kręgosłup, który niczym rzeźbiarz precyzyjnie pozycjonuje i bezpiecznie utrzymuje panele słoneczne, gwarantując im optymalny kąt pochylenia dla maksymalnej absorpcji słońca i wydajności. Bez tego solidnego fundamentu, nawet najlepsze panele byłyby niczym bezdomne, dryfujące liście, pozbawione mocy i celu, dlatego kluczowa odpowiedź brzmi: to system nośny odpowiedzialny za stabilność i efektywność całej instalacji.

• Rodzaje konstrukcji PV: montaż na dachu, gruncie i fasadzie
• Materiały i wytrzymałość konstrukcji fotowoltaicznych
• Kryteria wyboru konstrukcji: spadek, obciążenie i kąt nachylenia
• Montaż konstrukcji do paneli fotowoltaicznych: krok po kroku
• Q&A

Na pierwszy rzut oka konstrukcje fotowoltaiczne mogą wydawać się jedynie mechanicznym elementem mocującym panele, jednak ich rola w ekosystemie odnawialnych źródeł energii jest znacznie bardziej złożona i strategiczna. Pomyśl o nich jak o niewidzialnych bohaterach, którzy w tle codziennej pracy zapewniają nie tylko stabilność i bezpieczeństwo twojej inwestycji, ale również optymalizują jej działanie poprzez idealne ustawienie paneli względem słońca. Czy wiesz, że odpowiednie ustawienie paneli może zwiększyć ich wydajność nawet o kilkanaście procent? To właśnie w tym miejscu przejawia się ich prawdziwa funkcja — nie tylko użytkowa, ale i estetyczna, dyskretnie wtapiająca się w architekturę, często ukryta przed wzrokiem, a jednak nieodzowna dla sukcesu fotowoltaiki.

Powyższe dane to nie tylko suche liczby; one malują obraz dynamicznego rynku, gdzie cena często odzwierciedla nie tylko użyte materiały, ale i złożoność inżynieryjną danej konstrukcji fotowoltaicznej. Widzimy, że chociaż konstrukcje do montażu na dachu skośnym są najczęściej wybierane, ich cena mieści się w porównywalnym zakresie do innych rozwiązań. Ceny przedstawione są w wartościach netto i odnoszą się do instalacji o średniej mocy, zazwyczaj w przedziale 6-10 kWp, co jest standardową wielkością dla domowych systemów PV. Trzeba pamiętać, że podane widełki są orientacyjne i mogą ulec zmianie w zależności od indywidualnych wymagań projektu, lokalizacji, a także bieżących cen surowców. Jak mówi przysłowie: "Co zyskasz na bujaniu, stracisz na rzemiośle" – nie zawsze najniższa cena oznacza najlepsze rozwiązanie. Zawsze warto dopłacić, aby mieć solidną, pewną i bezpieczną konstrukcję, tak aby była inwestycja na lata. Przykładowo, jeśli masz do wyboru konstrukcję z aluminium i z taniej ocynkowanej blachy, pamiętaj, że blacha ocynkowana nie ma trwałości takiej jak aluminium i na 100% po paru latach będzie rdzewieć.

Rodzaje konstrukcji PV: montaż na dachu, gruncie i fasadzie

W dziedzinie fotowoltaiki, wybór odpowiedniej konstrukcji do paneli fotowoltaicznych jest równie kluczowy, jak wybór samych paneli. Dostępne są trzy główne typy rozwiązań, które dostosowuje się do specyfiki lokalizacji i indywidualnych potrzeb inwestora: montaż na dachu, na gruncie oraz, w specyficznych przypadkach, na fasadzie. Każdy z tych wariantów ma swoje unikalne cechy, zalety i ograniczenia, a ich szczegółowe zrozumienie pozwala na optymalne zaprojektowanie systemu, który będzie służył bezproblemowo przez dziesiątki lat.

Zobacz także: Konstrukcja fotowoltaiczna na gruncie 12 paneli | 2025

Konstrukcje do montażu na dachu

Montaż paneli na dachu to bez wątpienia najpopularniejsze rozwiązanie w sektorze prosumenckim, czyli u indywidualnych odbiorców energii. Dachy budynków, zarówno te skośne, jak i płaskie, oferują idealne warunki do efektywnego wykorzystania energii słonecznej, minimalizując zajmowanie dodatkowej przestrzeni na działce. Jest to często pierwszy wybór ze względu na fakt, że domy posiadają już infrastrukturę w postaci dachu, na której z powodzeniem można zainstalować panele, a tym samym czerpać darmową energię ze słońca.

Na dachu skośnym:

Dach skośny to wizytówka wielu budynków, a dla fotowoltaiki stanowi naturalne środowisko. Tutaj wyróżniamy dwie podstawowe metody montażu: *in-roof* oraz *on-roof*. System *in-roof*, czyli montaż zintegrowany z pokryciem dachu, jest prawdziwym arcydziełem estetyki. Panele w tym przypadku zastępują tradycyjne dachówki, tworząc jednolitą, gładką powierzchnię, która jest nie tylko funkcjonalna, ale i wizualnie harmonijna. Jest to rozwiązanie często wybierane w nowych budynkach lub podczas gruntownego remontu dachu, kiedy estetyka gra pierwsze skrzypce, a wodoodporność jest równie ważna, jak wydajność paneli. Jego wadą jest nieco wyższa cena oraz fakt, że wymiana lub serwis paneli może być bardziej skomplikowana. In-roof charakteryzuje się cenami od 23 616 PLN netto do 36 000 PLN netto za instalację, co obejmuje nie tylko panele, ale i systemy mocowania, w tym specjalne uszczelki i ramy, zapewniające wodoszczelność.

Z kolei system on-roof, czyli montaż paneli na powierzchni istniejącego pokrycia dachowego, to klasyka gatunku, która łączy w sobie efektywność i relatywną łatwość instalacji. W tej kategorii znajdziemy wiele wariantów, które można dopasować do niemal każdego dachu skośnego. Do najpopularniejszych należą:

• Konstrukcje systemowe: Gotowe zestawy montażowe, które są dopasowane do konkretnych typów dachówek lub blach.
• Konstrukcje z szynami: Panele montuje się na długich szynach, które są przymocowane do krokwi dachowych za pomocą specjalnych uchwytów. Jest to najczęściej stosowane rozwiązanie, które charakteryzuje się dużą elastycznością i możliwością dopasowania rozstawu paneli. Szyny zazwyczaj są wykonane z aluminium, a ich długość standardowo wynosi 2,2 m lub 4,4 m, co pozwala na układanie paneli w ciągłych rzędach, minimalizując ilość cięć i łączeń. Koszt profili to około 20-30 PLN za metr bieżący.
• Konstrukcje bez szyn: Rzadziej spotykane, polegają na bezpośrednim mocowaniu paneli do elementów konstrukcyjnych dachu. Oferują bardziej minimalistyczny wygląd, ale wymagają bardzo precyzyjnego planowania.
• Konstrukcje regulowane: Umożliwiają zmianę kąta nachylenia paneli w zależności od pory roku, co może zwiększyć uzyski energetyczne, zwłaszcza w okresie zimowym. Jednakże, ich złożoność i wyższy koszt, a także konieczność manualnej regulacji, sprawiają, że są one stosunkowo rzadko wybierane w zastosowaniach domowych.
• Konstrukcje balastowe: Wykorzystywane są w przypadkach, gdy nie można ingerować w poszycie dachu. Obciążenia, zazwyczaj w postaci bloczków betonowych, utrzymują konstrukcję w miejscu. W zależności od lokalizacji i obciążenia wiatrem, do utrzymania pojedynczego panelu o mocy 400 Wp może być potrzebne od 100 do 200 kg balastu.

Zobacz także: Konstrukcja paneli fotowoltaicznych na elewacji – 2025

Kluczowe w montażu na dachu skośnym jest solidne mocowanie, które wytrzyma nie tylko ciężar paneli, ale również zmienne warunki atmosferyczne, takie jak porywiste wiatry czy obfite opady śniegu. Odpowiedni dobór śrub dwugwintowych lub haków dachowych, które są w stanie unieść obciążenie do kilkuset kilogramów, jest tutaj priorytetem.

Na dachu płaskim:

Dach płaski, choć na pierwszy rzut oka mniej oczywisty dla fotowoltaiki, stwarza unikalne możliwości aranżacyjne. W przeciwieństwie do dachów skośnych, na których kąt nachylenia jest już narzucony, dach płaski pozwala na niemal dowolne ustawienie paneli pod optymalnym kątem, zazwyczaj zorientowanym na południe, co przekłada się na maksymalne uzyski energetyczne. Warto zwrócić uwagę na kilka popularnych typów konstrukcji do montażu na dachu płaskim:

• Konstrukcje wolnostojące/balastowe: To najpopularniejsze rozwiązanie. Panele montowane są na specjalnych stelażach, które stabilizowane są ciężarem bloczków betonowych. Dzięki temu nie ma potrzeby przebijania hydroizolacji dachu, co minimalizuje ryzyko przecieków. Typowe obciążenie balastem wynosi od 10 do 20 kg na panel o mocy 400 Wp, w zależności od strefy wiatrowej. Cena za system balastowy to od 300 do 600 PLN za jeden panel.
• Konstrukcje na bloczkach betonowych: Podobne do balastowych, lecz często stosuje się gotowe bloczki betonowe o wymiarach 50x50x20 cm, które pełnią rolę fundamentu.
• Montowane do stalowej podstawy: W przypadku dachów o dużej nośności, konstrukcje mogą być mocowane bezpośrednio do stalowych belek konstrukcyjnych dachu, co zapewnia jeszcze większą stabilność.
• Dwupodporowe (np. skierowane w stronę wschód-zachód): Jest to coraz popularniejsze rozwiązanie na dachach płaskich, gdzie panele ustawiane są w dwóch rzędach, jeden skierowany na wschód, drugi na zachód. Takie rozmieszczenie minimalizuje wzajemne zacienianie się paneli, zwiększa całkowitą powierzchnię wykorzystaną pod instalację i może spłaszczyć krzywą produkcji energii w ciągu dnia, co jest korzystne dla autokonsumpcji. Systemy dwupodporowe wymagają większej powierzchni dachu, ale zapewniają stabilne uzyski przez cały dzień.

Bez względu na wybraną metodę, niezwykle istotne jest odpowiednie rozłożenie obciążenia na dachu, aby nie przekroczyć jego dopuszczalnej nośności. Niewłaściwie zaprojektowana konstrukcja paneli fotowoltaicznych na dachu płaskim może prowadzić do poważnych uszkodzeń konstrukcji budynku, a nawet jego zawalenia. Zawsze warto skonsultować się ze statykiem.

Konstrukcje do montażu na gruncie

Montaż na gruncie to elastyczne rozwiązanie dla tych, którzy dysponują wystarczającą ilością wolnego terenu. Idealne dla większych instalacji, farm fotowoltaicznych, a także w sytuacjach, gdy dach jest zacieniony, ma niewystarczającą nośność, lub po prostu nie spełnia warunków do montażu. Konstrukcje gruntowe występują w wielu wariantach, dostosowanych do specyfiki terenu i potrzeb projektu. Podobnie jak w przypadku dachu skośnego i płaskiego, tak i tu są dwa główne podtypy konstrukcji:

• Konstrukcje aluminiowe lub stalowe: Wybór materiału zależy od budżetu i wymogów dotyczących wytrzymałości. Stal, zwłaszcza stal ocynkowana, jest często wybierana ze względu na swoją wytrzymałość i relatywnie niską cenę, natomiast aluminium oferuje doskonałą odporność na korozję i lżejszą konstrukcję. Stalowe konstrukcje, zabezpieczone powłoką antykorozyjną (np. cynkowaną ogniowo lub Magnelis), mogą przetrwać nawet 30-40 lat w nienaruszonym stanie.
• Wolnostojące (często w formie portalu): Te konstrukcje przypominają bramy i są idealne do montażu większej liczby paneli. Zapewniają dużą stabilność, a ich wysokość może być dostosowana do eliminacji zacienienia od niskich obiektów lub roślinności.
• Jedno- lub dwupodporowe: W zależności od liczby paneli i wymagań dotyczących obciążenia, można zastosować systemy jedno- lub dwupodporowe. Konstrukcje jednorzędowe, montowane na słupkach, są proste i ekonomiczne. Systemy dwupodporowe (tzw. "portale") zapewniają większą stabilność dla dłuższych rzędów paneli.
• Dwustronne (podwójne), nazwane również rzędami: Coraz częściej stosowane są systemy, które pozwalają na montaż paneli po obu stronach konstrukcji, co może znacząco zwiększyć uzyski energetyczne. Często są wykorzystywane w większych farmach fotowoltaicznych, gdzie optymalizacja przestrzeni i uzysków jest priorytetem.

Najczęściej konstrukcje gruntowe wykorzystuje się w farmach fotowoltaicznych, gdzie duże powierzchnie terenu umożliwiają optymalne rozmieszczenie paneli i maksymalizację produkcji energii. Popularne rozwiązania do montażu na gruncie to systemy ramowe, stożkowe, trapezowe czy jednorzędowe (słupki montażowe). Przykładowo, typowa konstrukcja do montażu na gruncie dla jednego rzędu paneli (ok. 10 sztuk) może kosztować od 5 000 do 10 000 PLN netto, nie licząc fundamentów, które są kluczowym elementem stabilizującym. W przypadku systemów gruntowych, bardzo często stosuje się fundamenty betonowe, które są wylewane bezpośrednio w gruncie lub w postaci gotowych bloków prefabrykowanych. Ceny fundamentów zależą od ich rozmiaru i głębokości, a także od rodzaju gruntu, wahać się mogą od 500 do 1500 PLN za punkt wsparcia.

Konstrukcje do montażu na elewacji/fasadzie

Montaż paneli na elewacji lub fasadzie budynku jest rozwiązaniem stosunkowo rzadko spotykanym, jednak zyskuje na popularności w architekturze nowoczesnych biurowców i budynków użyteczności publicznej. Takie zastosowanie jest szczególnie korzystne w gęstej zabudowie miejskiej, gdzie brak wolnej przestrzeni na dachu lub gruncie zmusza do szukania alternatywnych rozwiązań. Panele są w tym przypadku mocowane pionowo lub pod niewielkim kątem, co w naturalny sposób zwiększa ich ekspozycję na promienie słoneczne wczesnym rankiem i późnym popołudniem. Konstrukcje do montażu na elewacji mogą być zintegrowane z systemem ocieplenia budynku, tworząc swego rodzaju "drugą skórę", która jednocześnie produkuje energię i poprawia parametry izolacyjne budynku. Chociaż estetyka i funkcjonalność są ich największymi atutami, koszty takiego montażu mogą być wyższe, ze względu na konieczność zastosowania specjalnych systemów mocujących, które muszą być odporne na silne wiatry i zmiany temperatur. Orientacyjne ceny dla elewacji wynoszą od 400 do 800 PLN za metr kwadratowy panelu, z uwzględnieniem kosztów specjalistycznych elementów mocujących i montażu, co sprawia, że całkowita inwestycja w ten rodzaj instalacji może być znacznie wyższa niż w przypadku dachu lub gruntu.

Wybór odpowiedniej konstrukcji do paneli fotowoltaicznych to decyzja, która wpływa na całe dekady funkcjonowania instalacji. Nie chodzi tylko o cenę, ale o bezpieczeństwo, trwałość, estetykę i maksymalną efektywność. Ważne jest, aby dopasować rozwiązanie do indywidualnych potrzeb, warunków panujących na nieruchomości i zawsze brać pod uwagę długoterminowe korzyści, ponieważ jak to w życiu bywa, co tanie, to dwa razy kupione, a w przypadku fotowoltaiki, źle zaprojektowana konstrukcja może zrujnować całą inwestycję, dosłownie. Pamiętaj, "liczy się podstawa, a nie tylko pozory".

Materiały i wytrzymałość konstrukcji fotowoltaicznych

Gdy mówimy o konstrukcji do paneli fotowoltaicznych, na myśl przychodzą nam nie tylko ich estetyka i funkcjonalność, ale przede wszystkim trwałość i niezawodność. W końcu system ten ma nam służyć przez dziesiątki lat, nie tylko produkując energię, ale także bezpiecznie utrzymując drogie panele w zmiennych warunkach pogodowych. Materiały, z których wykonane są te konstrukcje, stanowią absolutny fundament ich wytrzymałości, a wybór odpowiedniego tworzywa to decyzja, która rzutuje na całą inwestycję.

Materiały używane do produkcji konstrukcji

Na rynku dominują trzy podstawowe materiały, które z powodzeniem stosuje się w produkcji systemów montażowych, każdy z nich posiada unikalny zestaw właściwości, decydujący o jego zastosowaniu. "Każdy materiał ma swoje plusy i minusy, a to inżynier decyduje, co z nich wybrać, aby maksymalnie wykorzystać ich atuty, minimalizując wady".

Aluminium

Aluminium to absolutny król wśród materiałów do produkcji systemów montażowych paneli. Jest lekkie, a jednocześnie niezwykle wytrzymałe, co sprawia, że idealnie nadaje się do konstrukcji dachowych, gdzie każdy kilogram ma znaczenie dla obciążenia dachu. Jego naturalna odporność na korozję to ogromna zaleta – aluminium pokrywa się cienką warstwą tlenku, która chroni je przed dalszym utlenianiem, nawet w agresywnym środowisku morskim czy przemysłowym. Łatwość w obróbce pozwala na tworzenie skomplikowanych profili o precyzyjnych kształtach, które zapewniają doskonałe dopasowanie i szybki montaż. Standardowe profile aluminiowe są produkowane w długościach 2,2 metra i 4,4 metra, co minimalizuje ilość odpadów i przyspiesza pracę. Ich waga to zaledwie około 1-2 kg na metr bieżący. Orientacyjne ceny dla profili aluminiowych to około 20-35 PLN za metr bieżący. Aluminium, ze względu na swoje właściwości, stanowi idealny wybór dla dachowych systemów *on-roof* oraz wielu rozwiązań balastowych na dachach płaskich. Dzięki swojej lekkości, minimalizuje obciążenie konstrukcji dachu, co jest kluczowe w starszych budynkach.

Stal nierdzewna

Gdy potrzebna jest maksymalna sztywność i niezrównana odporność na korozję, zwłaszcza w trudnych warunkach środowiskowych, wkracza stal nierdzewna. To materiał o znacznie większej gęstości niż aluminium, co czyni go cięższym, ale jednocześnie gwarantuje ekstremalną wytrzymałość. Stal nierdzewna jest często stosowana w miejscach, gdzie wymagana jest maksymalna odporność na zmienne obciążenia, jak np. w konstrukcjach gruntowych czy w elementach mocujących panele do fundamentów. Typowe zastosowanie to również klamry, śruby i drobne elementy, które muszą wytrzymać duże naprężenia. Elementy ze stali nierdzewnej, mimo wyższej ceny (np. śruba ze stali nierdzewnej może kosztować 5-10 PLN, podczas gdy ocynkowana 1-2 PLN), oferują gwarancję bezproblemowej eksploatacji przez dziesiątki lat. Jest to często wybór dla bardzo dużych instalacji lub tam, gdzie środowisko jest wyjątkowo agresywne chemicznie lub silnie obciążone wiatrem i śniegiem.

Stal ocynkowana (Magnelis)

Stal ocynkowana, w szczególności ta pokryta innowacyjną powłoką Magnelis (stop cynku, aluminium i magnezu), to rozwiązanie, które oferuje doskonały kompromis między ceną a trwałością. Jest to materiał znacznie tańszy od stali nierdzewnej, ale dzięki procesowi cynkowania (np. ogniowego lub z wykorzystaniem powłoki Magnelis) zyskuje znaczną odporność na korozję. Magnelis charakteryzuje się trzykrotnie większą odpornością na korozję niż standardowa stal ocynkowana, co sprawia, że jest doskonałym wyborem dla konstrukcji gruntowych, które są wystawione na bezpośrednie działanie czynników atmosferycznych i często znajdują się w wilgotnym środowisku. Elementy z Magnelis charakteryzują się wysoką odpornością na uszkodzenia mechaniczne. Ten materiał to również częsty wybór w budownictwie, gdzie używa się go do produkcji profili zamkniętych, słupków i elementów ramowych. Typowa waga profili stalowych ocynkowanych to około 3-5 kg na metr bieżący, a cena oscyluje w granicach 15-25 PLN za metr bieżący, co czyni ją konkurencyjną alternatywą dla aluminium w dużych projektach. Oczywiście nie zapominajmy, że jeśli zależy nam na budżecie to również te konstrukcje są tańsze, ale to odbija się na żywotności tych materiałów i na pewno w mniejszym lub większym stopniu będą korodować, a na tym etapie panele PV już nie będą produkować energii. Stąd ta oszczędność na materiałach to po prostu „strzał w kolano”.

Kluczowe aspekty wytrzymałości

Sam wybór materiału to dopiero początek. Prawdziwą miarą jakości konstrukcji fotowoltaicznej jest jej zdolność do przetrwania w trudnych warunkach, czyli jej wytrzymałość. Tutaj nie ma miejsca na kompromisy, bo to właśnie wytrzymałość decyduje o bezpieczeństwie całej instalacji, a co za tym idzie, o spokoju ducha inwestora.

Odporność na czynniki atmosferyczne

Wiatr, deszcz, śnieg, mróz, upał – to tylko niektóre z sił natury, z którymi codziennie muszą mierzyć się konstrukcje PV. Są projektowane tak, aby wytrzymać ekstremalne warunki pogodowe, co jest uregulowane przez rygorystyczne normy budowlane, takie jak Eurokody. Typowe wartości to:

• Obciążenie wiatrem: Większość konstrukcji jest projektowana tak, aby wytrzymać obciążenie wiatrem o prędkości do 160 km/h, a w niektórych regionach o zwiększonej aktywności wiatru (np. wybrzeże Bałtyku czy tereny górskie) nawet do 200 km/h. To odpowiada sile wiatru kategorii 4 w skali huraganowej Saffira-Simpsona, czyli prawdziwemu huraganowi! Należy pamiętać, że napór wiatru na panele fotowoltaiczne jest ogromny i potrafi zerwać źle zamocowaną instalację. Zatem systemy nośne do paneli fotowoltaicznych są w tym przypadku bardzo ważną składową całej inwestycji.
• Obciążenie śniegiem: W Polsce, gdzie zimy potrafią być srogie, normy przewidują odporność na obciążenie śniegiem do 200 kg/mkw., a w niektórych górskich rejonach nawet do 300 kg/mkw. Średnia masa śniegu to około 100-200 kg/mkw. dla świeżego śniegu, ale dla mokrego i zbitego śniegu wartość ta może sięgnąć nawet 500 kg/mkw. na jednym metrze kwadratowym! Dobrze zaprojektowana konstrukcja musi to uwzględnić.
• Wahania temperatury: Materiały konstrukcyjne muszą być odporne na cykliczne wahania temperatury od -30°C do +70°C. Oznacza to, że muszą być stabilne wymiarowo i nie ulegać degradacji w wyniku rozszerzania i kurczenia się pod wpływem zmian temperatury. Stąd wszelkie tworzywa sztuczne i guma na dachu bardzo szybko się zużywają pod wpływem promieni słonecznych.

Trwałość

Długowieczność jest kluczową cechą, której oczekuje się od konstrukcji do paneli fotowoltaicznych. Wysokiej jakości systemy są projektowane na co najmniej 25-30 lat bezawaryjnej pracy, często z gwarancją producenta sięgającą właśnie tych 25 lat, czyli tyle, ile standardowa gwarancja na moc paneli. To właśnie ten aspekt wyróżnia solidnych producentów od tych, którzy stawiają na "oszczędności". Jak powiedziałby doświadczony deweloper: "Trwałość to nie opcja, to konieczność". Przykładowo, renomowani producenci tacy jak Corab, Keno, Baeck czy Baks, oferują systemy montażowe, które przechodzą rygorystyczne testy wytrzymałościowe i posiadają certyfikaty zgodności z normami europejskimi (np. Eurokod 1 i 9). Należy też wspomnieć, że systematyczne przeglądy i konserwacja mogą znacznie przedłużyć żywotność całej instalacji.

Podsumowując, wybór odpowiednich materiałów i zapewnienie ich odpowiedniej wytrzymałości to klucz do sukcesu w branży fotowoltaicznej. Inwestując w konstrukcje pod fotowoltaikę, warto kierować się nie tylko ceną, ale przede wszystkim jakością i certyfikatami, które potwierdzają, że produkt spełnia najwyższe standardy. W końcu nie chcemy, by nasze panele z dnia na dzień spadły z dachu podczas kolejnej wichury, prawda?

Kryteria wyboru konstrukcji: spadek, obciążenie i kąt nachylenia

Wybór optymalnej konstrukcji do paneli fotowoltaicznych to jak składanie puzzli, gdzie każdy element musi idealnie pasować, aby cały obraz miał sens. Nie jest to decyzja, którą można podjąć "na oko". W grę wchodzą inżynierskie obliczenia, specyfika lokalizacji oraz indywidualne potrzeby inwestora. Trzy kluczowe kryteria – kąt nachylenia paneli, spadek dachu oraz dopuszczalne obciążenie – stanowią podstawę do stworzenia efektywnego i bezpiecznego systemu fotowoltaicznego. Zawsze doradzam, żeby wziąć pod uwagę te czynniki, bo to jest fundament sukcesu. To od nich zależy nie tylko wydajność energetyczna, ale i długowieczność całej instalacji, a przede wszystkim bezpieczeństwo.

Kąt nachylenia paneli

Kąt nachylenia paneli fotowoltaicznych to jeden z najważniejszych czynników wpływających na ich efektywność. Optymalne ustawienie paneli w stosunku do słońca pozwala na maksymalne wykorzystanie promieniowania słonecznego przez cały rok. "To jak ustawienie lusterka, żeby jak najwięcej słońca odbijało się od niego bezpośrednio, ale tu chodzi o absorpcję". W Polsce, ze względu na zmienny ruch słońca na niebie w ciągu roku, przyjmuje się różne optymalne kąty w zależności od pory roku:

• Okres wiosna-jesień: Dla maksymalizacji uzysków w tym okresie, kiedy słońce świeci wysoko, optymalny kąt nachylenia wynosi od 30 do 40 stopni. Jest to tzw. "letni" kąt, który pozwala na absorpcję dużej ilości energii, kiedy dni są długie i słoneczne.
• Okres zimowy: Zimą, gdy słońce znajduje się nisko nad horyzontem, optymalny kąt znacznie się zwiększa, osiągając około 60-70 stopni. Takie ustawienie pozwala na efektywne wykorzystanie słabego zimowego słońca i minimalizację zacienienia.

Oczywiście, ręczna regulacja kąta paneli w ciągu roku jest rzadko praktykowana w domowych instalacjach ze względu na jej uciążliwość i koszty. Dlatego w większości systemów stosuje się kompromisowy kąt, który zapewnia optymalne uzyski roczne – zazwyczaj jest to około 35-40 stopni w zależności od lokalizacji geograficznej (nieco mniejszy na południu Polski, większy na północy). Na dachach płaskich można stosować specjalne konstrukcje regulowane, które pozwalają na sezonową zmianę kąta, jednak takie rozwiązanie jest droższe i wymaga większego nakładu pracy.

Spadek dachu

Spadek dachu ma fundamentalne znaczenie dla wyboru odpowiedniej konstrukcji do paneli fotowoltaicznych. Od jego typu zależy, czy zastosujemy rozwiązania dla dachu skośnego, czy płaskiego, co niesie za sobą konsekwencje w kwestii mocowania, obciążenia i estetyki.

• Dach skośny: W tym przypadku kąt nachylenia dachu w dużej mierze narzuca kąt nachylenia paneli. Jeśli spadek dachu jest zbliżony do optymalnego (np. 30-40 stopni), panele można montować bezpośrednio na krokwiach (system *on-roof*), minimalizując koszty i wpływ na estetykę. W przypadku dachów o bardzo dużym spadku, konieczne może być zastosowanie specjalnych systemów z niewielkim dystansem od pokrycia dachowego.
• Dach płaski: Dach płaski daje większą swobodę w wyborze kąta nachylenia paneli. Jak wcześniej wspomniano, tutaj najczęściej stosuje się konstrukcje balastowe lub dwupodporowe, które pozwalają na ustawienie paneli pod optymalnym kątem, niezależnie od spadku samego dachu. Warto pamiętać, że na dachach płaskich konieczne jest zapewnienie odpowiedniego dystansu między rzędami paneli, aby uniknąć wzajemnego zacieniania, zwłaszcza w okresie zimowym, gdy słońce jest niżej. Optymalny dystans zależy od kąta nachylenia paneli i szerokości rzędu, zazwyczaj wynosi od 1,5 do 3 metrów.

Dokładne określenie spadku dachu i jego typu jest kluczowe dla bezpiecznego i efektywnego zaprojektowania instalacji. To pierwszy krok, jaki inżynier projektujący instalację musi wykonać.

Dopuszczalne obciążenie dachu i wytrzymałość na obciążenia

Bezpieczeństwo przede wszystkim. Zanim na dachu pojawią się panele, należy dokładnie sprawdzić jego dopuszczalną nośność. Waga paneli (około 20-25 kg na panel), konstrukcji (około 5-10 kg na metr kwadratowy) oraz obciążenie wiatrem i śniegiem – wszystko to sumuje się w obciążenie, które dach musi być w stanie unieść. Jeśli dach jest stary lub jego konstrukcja budzi wątpliwości, konieczne jest przeprowadzenie ekspertyzy statycznej przez uprawnionego inżyniera budownictwa. Może się zdarzyć, że potrzebne będzie wzmocnienie konstrukcji, co generuje dodatkowe koszty, ale gwarantuje bezpieczeństwo.

Kluczowe wartości, które należy brać pod uwagę to:

• Odporność na wiatr: Jak już wcześniej wspomniano, konstrukcje muszą być testowane i certyfikowane pod kątem odporności na wiatr. W Polsce, w zależności od strefy wiatrowej, wartości te wahają się od 0,4 kN/m2 do 1,0 kN/m2 (co odpowiada prędkościom wiatru od 80 do 130 km/h), a dla systemów montażowych, producenci często podają wytrzymałość na 160 km/h, co daje zapas bezpieczeństwa. Np. w strefie pierwszej, typowej dla centralnej Polski, średnie obciążenie wiatrem wynosi około 0,4 kN/m2, ale dla zachodniej Polski czy terenów górskich wartości te są znacznie wyższe.
• Odporność na śnieg: Obciążenie śniegiem również jest ściśle regulowane normami. W Polsce, w zależności od strefy śniegowej, wartość ta może wynosić od 0,7 kN/m2 do 2,5 kN/m2 (co odpowiada 70-250 kg/m2). Na przykład, w Zakopanem obciążenie śniegiem to 2,5 kN/m2, podczas gdy w Warszawie około 0,9 kN/m2.

Konstrukcje muszą być zgodne z Eurokodami (zwłaszcza PN-EN 1991-1-3 dla obciążenia śniegiem i PN-EN 1991-1-4 dla obciążenia wiatrem) oraz posiadać odpowiednie certyfikaty, co jest gwarancją ich bezpieczeństwa. Brak certyfikatów powinien zapalić czerwoną lampkę.

Estetyka

Chociaż nie wpływa bezpośrednio na wydajność, estetyka odgrywa coraz większą rolę, szczególnie w przypadku montażu na budynkach mieszkalnych. Konstrukcje nazwane *in-roof* (systemy zintegrowane) są tutaj najlepszym przykładem – panele wtopione w dach tworzą jednolitą, nowoczesną powierzchnię, która jest znacznie bardziej atrakcyjna wizualnie niż panele "położone" na dachu. W przypadku systemów on-roof czy gruntowych, kluczowa jest dbałość o detale i estetyczne maskowanie elementów montażowych. Jak to często bywa, "diabeł tkwi w szczegółach", a zgrabna i nierzucająca się w oczy instalacja to wyższy komfort wizualny.

Wentylacja

Ten aspekt jest często niedoceniany, ale kluczowy dla efektywności paneli. Panele fotowoltaiczne, podobnie jak inne urządzenia elektroniczne, wydajniej pracują w niższych temperaturach. Przegrzewanie się paneli prowadzi do spadku ich efektywności (zazwyczaj o około 0,3% - 0,5% na każdy stopień Celsjusza powyżej 25°C). Dlatego, projektując konstrukcję do paneli fotowoltaicznych, należy zapewnić odpowiednią przestrzeń pod panelami (zazwyczaj od 5 do 15 cm), aby umożliwić swobodny przepływ powietrza i ich chłodzenie. W systemach *in-roof*, gdzie panele są zintegrowane z dachem, wentylacja jest często trudniejsza do zapewnienia, co może skutkować nieco niższymi uzyskanymi w gorące dni. Zatem warto pamiętać o tym, aby te systemy były wyposażone w dobrej klasy komory chłodzące.

Cena

Oczywiście, koszt stelaża fotowoltaicznego jest istotnym czynnikiem, ale nigdy nie powinien być jedynym determinantem wyboru. Jak wspomniałem wcześniej, "co tanie, to dwa razy kupione". Oszczędności na konstrukcji mogą zemścić się w przyszłości, prowadząc do awarii, konieczności kosztownych napraw lub, w najgorszym przypadku, do uszkodzenia całego dachu. Orientacyjne ceny zostały podane w tabeli wcześniej, ale należy pamiętać, że są to wartości netto i nie uwzględniają kosztów montażu, projektowania czy ewentualnych wzmocnień konstrukcyjnych. Należy przyjąć, że cena samej konstrukcji stanowi około 10-15% całkowitego kosztu instalacji fotowoltaicznej.

Podsumowując, wybór odpowiedniej konstrukcji paneli fotowoltaicznych to kompleksowy proces, który wymaga analizy wielu czynników. Tylko kompleksowe podejście i współpraca z doświadczonym projektantem i instalatorem gwarantuje, że instalacja będzie nie tylko efektywna, ale także bezpieczna i trwała.

Montaż konstrukcji do paneli fotowoltaicznych: krok po kroku

Proces montażu konstrukcji do paneli fotowoltaicznych to prawdziwa symfonia precyzji, inżynierskiego sprytu i rzemieślniczej dokładności. To właśnie na tym etapie teoria spotyka się z praktyką, a plany zamieniają się w realną, pracującą instalację. Niezależnie od tego, czy mamy do czynienia z dachem skośnym, płaskim czy gruntem, ogólne etapy prac pozostają podobne, choć diabeł tkwi w szczegółach każdego z nich. Dobrze przeprowadzony montaż to fundament długowieczności i niezawodności całego systemu PV.

1. Analiza i projekt

Zanim jeszcze wkręcimy pierwszą śrubę, konieczne jest przeprowadzenie szczegółowej analizy i stworzenie precyzyjnego projektu. To tak, jak budowanie domu – bez solidnego projektu nic nie będzie stało na swoim miejscu, a co gorsza, może się zawalić. "Lepiej zapobiegać niż leczyć" – to motto powinno przyświecać każdemu instalatorowi fotowoltaiki.

• Ocena miejsca montażu: Niezależnie od tego, czy jest to dach (skośny, płaski, z dachówki, blachodachówki, papy, blachy na rąbek) czy grunt (typ gruntu, ukształtowanie terenu, występowanie wód gruntowych), każdy element musi być dokładnie zbadany. W przypadku dachów płaskich, kluczowa jest identyfikacja przeszkód takich jak kominy, świetliki, wentylacje czy maszty antenowe, które mogą rzucać cień.
• Weryfikacja obciążeń: Statyk musi sprawdzić, czy konstrukcja dachu (lub gruntu) jest w stanie udźwignąć dodatkowy ciężar paneli, konstrukcji i obciążeń zewnętrznych (wiatr, śnieg). W przypadku starych budynków może to wymagać wykonania ekspertyzy technicznej i ewentualnych wzmocnień. Koszt ekspertyzy statycznej to zazwyczaj 1 000 - 3 000 PLN, w zależności od złożoności budynku.
• Analiza nasłonecznienia: Wykorzystuje się specjalistyczne oprogramowanie (np. PVSyst, Helios 3D), które symuluje nasłonecznienie w ciągu roku, uwzględniając zacienienie od drzew, sąsiednich budynków czy innych przeszkód. Precyzyjne dane o nasłonecznieniu (np. kWh/m2/rok) pozwalają na określenie optymalnego ustawienia paneli i ich liczby.
• Optymalny kąt nachylenia paneli: Jak już wspomniano, dla Polski to około 35-40 stopni w kompromisie całorocznym. Projektant uwzględnia także orientację dachu (na południe, południowy-wschód, południowy-zachód) i dostosowuje kąt, aby maksymalizować uzyski.
• Przygotowanie szczegółowego projektu systemu: Obejmuje to rysunki techniczne konstrukcji, schematy elektryczne, rozłożenie paneli, typ mocowania oraz specyfikację wszystkich użytych materiałów. Projekt powinien zawierać także kalkulację obciążeń i zapewnić zgodność z lokalnymi normami budowlanymi. Profesjonalny projekt to koszt około 500-1500 PLN.

2. Mocowanie uchwytów dachowych/wbijanie słupków

To jest ten moment, kiedy wchodzimy na dach lub do gruntu. Sposób mocowania zależy od rodzaju podłoża.

• Na dachu skośnym:
  • Dachówka: Używa się specjalnych haków dachowych, które są podkładane pod dachówki i przykręcane bezpośrednio do krokwi dachowych za pomocą śrub nierdzewnych (np. śruby dwugwintowe M10x200mm, o nośności do 1000 kg). Typowe ceny haków to 10-25 PLN za sztukę. Na dachach o dużej rozpiętości, konieczne może być dodatkowe wzmocnienie krokwi.
  • Blachodachówka: Wierci się otwory w blachodachówce i montuje śruby dwugwintowe z gumowymi uszczelkami, które zapewniają szczelność i ochronę przed wodą. Kluczowa jest precyzja i użycie wysokiej jakości uszczelnień.
  • Papa: Używa się dedykowanych stóp montażowych, które są mocowane do podłoża za pomocą śrub (np. do betonowej wylewki) lub, w przypadku niemożności przebijania membrany, systemów balastowych.
  • Blacha na rąbek: Stosuje się specjalne klamry, które zaciska się na rąbku blachy, bez konieczności wiercenia. To rozwiązanie chroni dach przed uszkodzeniem i jest idealne do tego typu pokrycia. Klamry kosztują około 5-15 PLN za sztukę.
  • Dach płaski: Najczęściej wykorzystuje się konstrukcje balastowe (wolnostojące), które opierają się na ciężarze bloczków betonowych (np. bloczki o wadze 25 kg/szt. w cenie 5-10 PLN). Systemy te nie wymagają ingerencji w poszycie dachu, co jest dużą zaletą w przypadku dachów pokrytych papą lub membraną. Można również zastosować wkręty do betonu, mocując podstawy bezpośrednio do konstrukcji.
• Na gruncie:
  • Szpile wbijane: Najszybsza i najtańsza metoda. Stalowe szpile (profle o długości 1,5 - 2,5 metra, o przekroju np. 60x40 mm, koszt ok. 50-100 PLN za sztukę) są wbijane mechanicznie lub ręcznie w grunt na odpowiednią głębokość. Metoda ta wymaga stabilnego gruntu i jest często stosowana w większych farmach PV.
  • Wylewki betonowe: Trwalsze, ale bardziej kosztowne i czasochłonne rozwiązanie. Małe fundamenty betonowe są wylewane w gruncie, do których mocuje się elementy konstrukcji. Zużycie betonu to około 0,1-0,3 m3 na słupek, w cenie około 300-500 PLN za metr sześcienny betonu. Czas wykonania jest około 2-3 krotnie większy niż w przypadku słupków wbijanych.
  • Śruby gruntowe (fundamenty wkręcane): Alternatywa dla betonu i szpilek. Duże stalowe śruby (o długości do kilku metrów) są wkręcane w grunt, co jest szybsze i bardziej ekologiczne niż wylewki betonowe. Koszt takiej śruby to około 100-200 PLN za sztukę.

3. Montaż profili/szyn montażowych

Gdy uchwyty są już stabilnie zamocowane, przychodzi czas na budowę szkieletu, czyli systemów montażowych paneli. To do nich zostaną przykręcone panele. Najczęściej używa się profili aluminiowych (o długości 2,2 m lub 4,4 m) lub stalowych.

• Na dachu skośnym: Profile (szyny) aluminiowe są przykręcane do haków dachowych za pomocą śrub i złączek. Należy zachować odpowiedni rozstaw szyn, zazwyczaj odpowiadający szerokości paneli, aby zapewnić stabilność i równomierne rozłożenie ciężaru. Złączki szynowe (do łączenia profili w dłuższe odcinki) kosztują około 10-20 PLN za sztukę.
• Na dachu płaskim: Panele montuje się do konstrukcji wolnostojących, które są następnie obciążane balastem. Tutaj profile są częścią ramy, która nadaje panelom odpowiedni kąt nachylenia. Często używa się też systemów dwupodporowych, które pozwalają na ustawienie paneli w układzie wschód-zachód.
• Na gruncie: Profile aluminiowe lub stalowe są mocowane do słupków gruntowych lub fundamentów. Kluczowe jest tutaj precyzyjne wypoziomowanie całej konstrukcji, aby wszystkie panele były w tej samej płaszczyźnie, co ma wpływ na ich estetykę i efektywność.

4. Uziemienie konstrukcji

Uziemienie to nie fanaberia, to absolutna konieczność i podstawa bezpieczeństwa. "Brak uziemienia to igranie z ogniem", a w tym przypadku z wysokim napięciem. Cała konstrukcja fotowoltaiczna musi być uziemiona, aby chronić instalację i użytkowników przed skutkami wyładowań atmosferycznych i przepięć. Odbywa się to poprzez:

• Zastosowanie dedykowanych złączek uziemiających: Każdy element metalowy (profile, ramy paneli) powinien być połączony z główną szyną uziemiającą.
• Przewody uziemiające: Używa się specjalnych przewodów miedzianych (zazwyczaj o przekroju 6 mm2 lub 10 mm2, koszt 5-10 PLN za metr), które prowadzi się do głównej szyny wyrównawczej w budynku lub do dedykowanego uziomu. Uziemienie to często oddzielna operacja, która musi być przeprowadzona przez uprawnionego elektryka. Warto to kontrolować na każdym etapie montażu.
• System ochrony odgromowej: W niektórych przypadkach (np. w wysokich budynkach, na terenach zagrożonych burzami) konieczne jest zainstalowanie dodatkowego systemu ochrony odgromowej, który zapewnia ochronę przed bezpośrednimi uderzeniami pioruna.

5. Montaż paneli fotowoltaicznych

To jest ten moment, kiedy nareszcie widzimy, jak nasza instalacja nabiera kształtów. Panele są przykręcane do profili montażowych za pomocą specjalnych klem:

• Klemy końcowe: Używane na końcach każdego rzędu paneli. Przytrzymują panel z obu stron. Cena to około 3-8 PLN za sztukę.
• Klemy środkowe: Łączą sąsiadujące ze sobą panele w rzędzie, dociskając je do profili montażowych. Cena to około 3-8 PLN za sztukę.

6. Podłączenie instalacji

Ostatni, ale równie ważny etap, to podłączenie całej instalacji elektrycznej. W tym miejscu magia zamienia się w prąd! Od paneli kable DC prowadzi się do falownika (inwertera), który przetwarza prąd stały (DC) na prąd zmienny (AC), zgodny z siecią domową lub publiczną. Następnie inwerter podłączany jest do rozdzielnicy elektrycznej budynku. Montaż elektryczny powinien być wykonany wyłącznie przez uprawnionego elektryka, zgodnie z obowiązującymi normami (np. PN-HD 60364) i przepisami bezpieczeństwa. Ważne jest także zamontowanie odpowiednich zabezpieczeń elektrycznych (rozłączników DC i AC, zabezpieczeń nadprądowych, ochronników przeciwprzepięciowych) oraz monitoring systemu, który pozwala na bieżące śledzenie produkcji energii.

7. Zabezpieczenie i estetyka

Ostatnie szlify. W zależności od specyfiki instalacji, mogą być wdrożone dodatkowe zabezpieczenia (np. siatki zabezpieczające przed ptakami i kunami, które mogą uszkodzić okablowanie) oraz elementy estetyczne, takie jak maskownice czy systemy kablowe, które ukrywają przewody i nadają instalacji bardziej schludny wygląd. Estetyka jest szczególnie ważna w przypadku systemów montowanych na widocznych miejscach, np. na fasadach budynków. Dobrze wykonana instalacja to nie tylko kwestia wydajności, ale i wizytówka inwestora, a także gwarancja bezpieczeństwa na lata.
