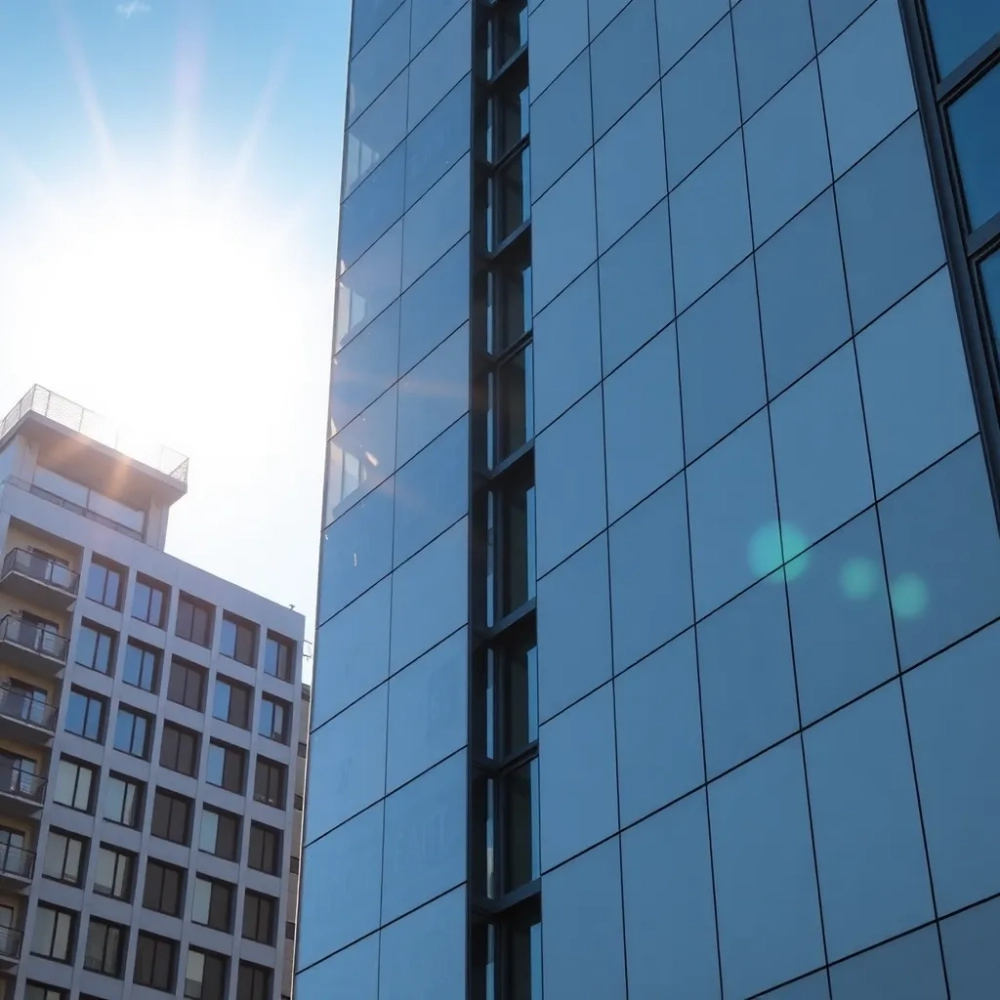

Konstrukcja PV na elewację: BIPV i mocowanie fasadowe

Montowanie modułów fotowoltaicznych na elewacji stawia inwestora przed trzema dylematami: jak pogodzić estetykę z wydajnością; jak zaprojektować konstrukcję, by zagwarantować bezpieczeństwo i wentylację; oraz jak oszacować realne koszty montażu fasadowego. W artykule omówię zasady mocowania BIPV, rolę 20 mm szczeliny wentylacyjnej oraz specyfikę modułów szkło‑szkło. Zwrócę też uwagę na wpływ na izolację budynku i wymagania związane z wiatrem i śniegiem — praktyczne informacje, które warto znać przed decyzją.

• Mocowanie BIPV na elewacjach: zasady i korzyści
• Szczelina 20 mm: rola izolacji i odprowadzania wilgoci
• Moduły szkło-szkło: bezpieczeństwo i trwałość systemu
• Orientacja modułów: poziom i pionowy układ
• Wpływ na izolację cieplną i efektywność energetyczna
• Uwzględnienie warunków gruntowych, wiatru i śniegu
• Kompatybilność z innymi systemami PV i wycena
• Konstrukcja PV na elewację

Poniżej znajduje się analiza przykładowego projektu: elewacja o powierzchni 30 m2 zabudowana modułami szkło‑szkło 410 W. Tabela zestawia podstawowe parametry, materiały i orientacyjne koszty. Dane posłużą do omówienia konstrukcji, doboru kotew i bilansu energetycznego.

Wyniki tabeli pokazują, że koszty elewacyjnego systemu PV dla tego przykładu oscylują wokół 1 800–2 000 PLN za m2. Kluczowe składowe to moduły (ok. 31% kosztu) i montaż na wysokości (ok. 38%). Te proporcje pomagają podjąć decyzję, czy inwestować w droższe moduły szkło‑szkło dla trwałości czy optymalizować budżet przez zmianę konstrukcji nośnej.

• Pomiar i analiza statyczna elewacji oraz warunków lokalnych.
• Projekt konstrukcji z uwzględnieniem szczeliny 20 mm.
• Wykonanie kotew i montaż szyn nośnych.
• Instalacja modułów, okablowanie i testy elektryczne.
• Odbiór techniczny i dokumentacja powykonawcza.

Mocowanie BIPV na elewacjach: zasady i korzyści

Mocowanie BIPV to nie jeden element, to kompletny system. System mocowań rozprowadza obciążenia modułów na elewację, minimalizując punktowe naprężenia. W praktyce (uwaga: używam tej formy jednorazowo, bo temat tego wymaga) projekt przewiduje rozstaw kotew i szyn zgodnie z lokalnymi obciążeniami wiatrowymi.

Zobacz także: Konstrukcja na Elewację PV: BIPV 2025 – Kompleksowy Przewodnik

Korzyści są konkretne: estetyka, ochrona warstwy izolacji i dodatkowe generowanie energii. Montaż bezpośrednio na elewacji pozwala tworzyć wzory poziome i pionowe. Układ modułów wpływa też na akumulację cieplną i mikroklimat przyległej ściany.

Technicznie zaleca się rozstaw kotew w pionie 600–900 mm i w poziomie 800–1 200 mm. Dla modułu 1,72×1,03 m zazwyczaj stosuje się 3–4 kotwy na panel, każda o nośności projektowej 3–6 kN. Taka konfiguracja zapewnia margines bezpieczeństwa przy strefach wiatrowych i obciążeniu śniegiem.

Szczelina 20 mm: rola izolacji i odprowadzania wilgoci

Szczelina 20 mm między tyłem modułu a ścianą to wymóg funkcjonalny. Zapewnia wentylację, która odprowadza wilgoć i parę wodną. Dzięki temu ściana pod modułami oddycha, a ryzyko kondensacji maleje.

Zobacz także: Konstrukcja paneli fotowoltaicznych na elewacji – 2025

Wentylowana szczelina poprawia też efektywność energetyczną: warstwa powietrzna działa jak bufor termiczny. W okresie letnim obniża napływ ciepła, a zimą zmniejsza wychładzanie bez potrzeby ingerencji w istniejącą izolację. Orientacyjnie możliwość poprawy strat cieplnych wynosi kilka procent, zależnie od konstrukcji ściany.

Sposób wykonania szczeliny ma znaczenie — listwy dystansowe, separatory EPDM i przegrody przeciwowiewne muszą być dobrane do profilu elewacji. Ważne są też przepływy powietrza: od dołu do góry, bez miejscowych zastoisk wilgoci.

Moduły szkło-szkło: bezpieczeństwo i trwałość systemu

Moduły szkło‑szkło wyróżniają się przewagą mechaniczną i niższą degradacją. Dwa tafle szkła dają większą sztywność i odporność na pęknięcia niż typowa folia tylna. To przekłada się na dłuższą trwałość i mniejsze ryzyko delaminacji.

Warto pamiętać o wadach: większa masa i cena. W elewacyjnym montażu to oznacza mocniejsze profile i mocniejsze kotwy. Dla naszego przykładu masa modułu 29 kg wymaga konstrukcji zaprojektowanej na obciążenia stałe i zmienne.

Gwarancje producentów i testy mechaniczne (hail, wykrywanie PID) sprawiają, że szkło‑szkło jest często wyborem do budynku o wysokich wymaganiach estetycznych i bezpieczeństwa. Dodatkowo moduły te lepiej znoszą warunki korozyjne, co bywa istotne przy elewacjach narażonych na wilgoć.

Orientacja modułów: poziom i pionowy układ

Układ poziomy czy pionowy to kwestia estetyki i dystrybucji produkcji energii. Pionowy montowanie daje bardziej "płaszczyznowy" efekt artystyczny i mniejsze przeszklenia światła do wnętrza. Poziomy układ bywa preferowany, gdy zależy nam na jednolitej zabudowie i lepszym odprowadzaniu brudu.

Energetycznie pionowa elewacja daje zwykle spadek rocznego uzysku względem optymalnego kąta 30° — rzędu 10–30%, zależnie od ekspozycji. Ekspozycja południowa minimalizuje straty; wschód‑zachód przesuwa produkcję na poranki i popołudnia.

Praktyczny dialog brzmi: „A co z myciem?” — „Czyszczenie trzeba zaplanować, częściej przy orientacji północnej i poziomej.” Warto zaplanować system dostępu i ewentualne powłoki anty‑brudowe.

Wpływ na izolację cieplną i efektywność energetyczna

BIPV pełni rolę naziemnego osłonięcia termicznego i wentylowanego przesłony. Szczelina wentylacyjna i warstwa modułów tworzą bufor, który zmienia dynamikę wymiany ciepła ściany. Zmniejsza to amplitudę wahań temperatury powierzchni i może obniżyć obciążenie systemu grzewczego.

Szacunkowo instalacja fasadowa może przynieść kilka procent oszczędności energii grzewczej i wymierne korzyści przy chłodzeniu latem. Efekt zależy od istniejącej izolacji ściany i lokalnego klimatu. Dla projektów wymagających certyfikatów energetycznych wpływ trzeba policzyć w bilansie cieplnym budynku.

Przy modernizacji ważne jest żeby BIPV nie pogorszył szczelności powłoki przeciwwilgociowej. Dlatego projekt musi uwzględniać paroizolację, dotoki powietrza i ciągłość izolacji termicznej.

Uwzględnienie warunków gruntowych, wiatru i śniegu

Choć elewacja nie styka się bezpośrednio z gruntem, warunki gruntowe wpływają na fundamenty i systemy dookreślające obciążenia budynku. Przy elewacyjnym montażu ważniejsze są strefy wiatrowe i wartości obciążenia śniegiem. Projektant korzysta z map obciążeń i norm lokalnych.

Przykładowe wartości projektowe: obciążenie wiatrem 0,6–1,2 kN/m2 i śniegiem 0,7–1,5 kN/m2. Dla modułu o powierzchni 1,825 m2 oznacza to siły rzędu 1,1–2,2 kN. Kotwy i profile muszą mieć zapas nośności, a ich rozmieszczenie wynika z obliczeń statycznych.

W praktyce zaleca się stosować współczynniki bezpieczeństwa i kontrole na etapie montażu. Każda elewacja powinna mieć indywidualny projekt uwzględniający lokalne warunki i obciążenia dynamiczne.

Kompatybilność z innymi systemami PV i wycena

BIPV można łączyć z systemami wolnostojącymi, dachowymi na dachy płaskie i skośne. Integracja oznacza wymianę informacji między projektantami i skoordynowane rozwiązania elektryczne (inwertery, stringi, zabezpieczenia). To pozwala na optymalizację zarządzania energią i spójność estetyczną całego obiektu.

Porównanie kosztów orientacyjnych: gruntowy 900–1 600 PLN/m2, dach płaski 1 200–2 200 PLN/m2, dach skośny 1 000–2 000 PLN/m2, fasada 1 600–3 200 PLN/m2. Różnice wynikają z robocizny na wysokości, wymagań konstrukcyjnych i stopnia prefabrykacji elementów.

Aby przygotować rzetelną wycenę, trzeba zebrać: rysunki elewacji, dane o strefie wiatrowej i śniegowej, parametry modułów oraz preferencje estetyczne. Na tej podstawie tworzy się ofertę z wyszczególnieniem materiałów, montażu i harmonogramu.

Konstrukcja PV na elewację

• Pytanie: Co to jest BIPV i jakie są korzyści z montażu PV na elewacji?

  Odpowiedź: BIPV to kompletny system mocowań umożliwiający zamocowanie modułów PV bezpośrednio na elewacji, co poprawia izolację cieplną, odprowadza wilgoć dzięki 20 mm szczelinie wentylacyjnej i oferuje estetyczne, zintegrowane rozwiązanie dla fasady.

• Pytanie: Jakie są kluczowe cechy konstrukcji BIPV dla elewacji według Energy5?

  Odpowiedź: System zapewnia 20 mm szczelinę izolacyjną, dopasowanie do modułów szkło-szkło, bezpieczny montaż oraz możliwość orientacji modułów poziomej lub pionowej, umożliwiając różnorodne wzory na elewacji.

• Pytanie: Jak przebiega projekt i montaż BIPV na elewacji?

  Odpowiedź: Indywidualny projekt uwzględnia warunki gruntowe, strefy wiatru i śniegu oraz lokalne uwarunkowania; montaż jest bezpieczny i dopasowuje konfiguracje modułów dla estetyki i wydajności, z 10-letnią gwarancją.

• Pytanie: Jak uzyskać wycenę i jakie inne systemy PV oferuje Energy5?

  Odpowiedź: Wycena dostępna poprzez dostępne formularze i kontakt z Energy5; firma oferuje także systemy PV wolnostojące, dach płaski i dach skośny jako uzupełnienie elewacyjnego BIPV.
