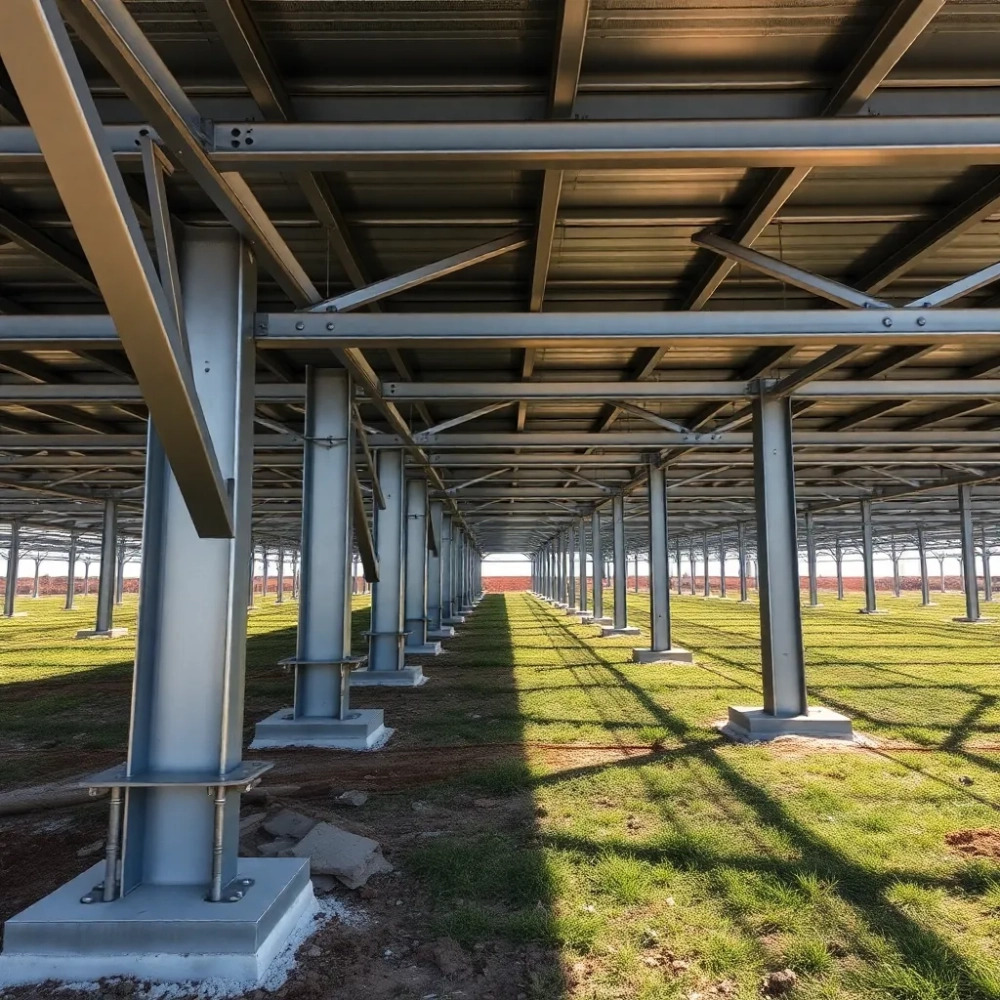

Konstrukcje Pod Panele na Gruncie 2025: Wybór, Montaż
Wybór odpowiedniej konstrukcji pod panele na gruncie to kluczowa decyzja, która wpływa na efektywność i trwałość całej instalacji fotowoltaicznej. W erze rosnących wymagań energetycznych i ekologicznych świadomości, inżynierowie stają przed wyzwaniem projektowania systemów, które nie tylko wytrzymają próbę czasu, ale również optymalnie wykorzystają potencjał słoneczny. Czym zatem jest tak uniwersalna i wydajna konstrukcja? Mówiąc najprościej, jest to precyzyjnie zaprojektowany szkielet, który gwarantuje stabilność i trwałość paneli, często bez potrzeby stosowania tradycyjnych fundamentów betonowych, co jest jej kluczową zaletą. To właśnie innowacyjność tego rozwiązania, które łączy w sobie prostotę montażu z maksymalną odpornością na zewnętrzne czynniki, decyduje o jej przewadze.
- Wybór materiałów i technologii wykonania konstrukcji
- Montaż konstrukcji gruntowych krok po kroku
- Stabilność i trwałość konstrukcji w zmiennych warunkach
- Aspekty prawne i pozwolenia na budowę konstrukcji PV
- Q&A
Kiedy mówimy o optymalizacji, mówimy również o analizie dostępnych rozwiązań i ich wpływie na projekt. Jedno z ciekawszych rozwiązań na rynku, konstrukcja gruntowa N2V, stanowi doskonały przykład, jak technologia może sprostać wymaganiom różnorodnych gruntów – od piaszczystych po te bardziej zbite. Poniższa tabela przedstawia kluczowe parametry tej innowacyjnej konstrukcji, porównując ją z tradycyjnymi systemami fundamentowymi. Jest to swego rodzaju kompendium wiedzy dla tych, którzy szukają wydajności i uniwersalności.
| Cecha | Konstrukcja gruntowa N2V | Tradycyjne konstrukcje fundamentowe | Wpływ na instalację |
|---|---|---|---|
| Potrzeba fundamentów | Brak potrzeby betonowych | Wymagane fundamenty betonowe | Niższe koszty, krótszy czas instalacji, mniejsza ingerencja w grunt |
| Typy gruntów | Uniwersalność, piaski, gliny, tereny zbite | Ograniczona adaptacja do trudnych gruntów | Większa elastyczność w wyborze lokalizacji, redukcja kosztów związanych z adaptacją gruntu |
| Materiał | Stal konstrukcyjna S350 z powłoką antykorozyjną® | Stal ocynkowana, aluminium, stal nierdzewna (zmienne) | Wysoka trwałość, odporność na korozję, długa żywotność systemu |
| Czas montażu | Szybki i sprawny dzięki precyzyjnym elementom | Dłuższy ze względu na czas schnięcia betonu | Szybsze uruchomienie instalacji, niższe koszty robocizny |
| Regulacja głębokości nóg | Dostosowanie do zmiennych warunków terenu | Ograniczone możliwości regulacji po montażu | Stabilność i bezpieczeństwo konstrukcji, odporność na podmywanie, osiadanie |
| Możliwość relokacji | Wysoka, konstrukcja modułowa | Niska, duża ingerencja w grunt | Łatwiejsza adaptacja do zmieniających się potrzeb, możliwość przeniesienia instalacji |
| Koszt instalacji (przykład dla 10 kW) | ~8 000 – 12 000 zł (bez paneli) | ~10 000 – 18 000 zł (bez paneli) | Zazwyczaj niższe całkowite koszty inwestycyjne |
Patrząc na powyższe dane, widać wyraźną przewagę konstrukcji gruntowych, które eliminują problematyczne fundamenty betonowe. To rozwiązanie sprawdza się zarówno w mikroinstalacjach domowych, jak i w dużych, komercyjnych projektach, gdzie liczy się każdy detal. Daje to nam poczucie bezpieczeństwa i świadomość, że inwestycja będzie długotrwała i efektywna, niezależnie od kaprysów pogody czy specyfiki gruntu.
Wybór materiałów i technologii wykonania konstrukcji
Wybór odpowiednich materiałów i technologii wykonania stanowi fundament długowieczności każdej konstrukcji pod panele na gruncie. Nie ma tu miejsca na kompromisy, bo stawka jest wysoka: odporność na korozję, zmienne warunki atmosferyczne i obciążenia, zarówno te dynamiczne, jak i statyczne. Stąd też, w przypadku profesjonalnych systemów, króluje stal konstrukcyjna S350, która swoimi właściwościami przewyższa inne popularne materiały.
Zobacz także: Konstrukcja fotowoltaiczna na gruncie 12 paneli | 2025
Co wyróżnia stal S350? Przede wszystkim jej wysoka wytrzymałość mechaniczna, która zapewnia stabilność nawet przy silnych wiatrach czy obciążeniach śniegiem. To materiał zaprojektowany do przenoszenia znacznych naprężeń, co czyni go idealnym wyborem dla konstrukcji, które mają służyć przez dziesięciolecia. Kluczowym elementem jest jednak to, co chroni tę stal przed nieubłaganą korozją. Tutaj do gry wkracza technologia powłoki antykorozyjnej®.
Powłoka antykorozyjna® to nie jest zwykła farba. To zaawansowany system zabezpieczający, który tworzy barierę nie do przebicia dla wilgoci, kwasów i soli zawartych w powietrzu. Typowe metody ochrony, takie jak cynkowanie ogniowe, są oczywiście skuteczne, ale specyficzne powłoki, opracowane w laboratoriach, potrafią oferować jeszcze lepsze parametry. Grubość i skład tej powłoki są precyzyjnie kontrolowane, często przekraczając 80 mikronów, co gwarantuje odporność na czynniki zewnętrzne przez co najmniej 25-30 lat, a często i dłużej.
Produkcja elementów konstrukcji odbywa się z najwyższą precyzją, często przy użyciu maszyn CNC (Computer Numerical Control). Pozwala to na uzyskanie powtarzalnych wymiarów i kształtów, co jest absolutnie kluczowe podczas montażu. Tolerancje wymiarowe są minimalizowane, zazwyczaj nie przekraczając milimetrów na całej długości profilu. To gwarantuje, że każdy element pasuje idealnie do siebie, co skraca czas instalacji i minimalizuje ryzyko błędów.
Zobacz także: Konstrukcja paneli fotowoltaicznych na elewacji – 2025
Proces obróbki stali S350, obejmujący cięcie, gięcie i spawanie, musi być przeprowadzany zgodnie z rygorystycznymi normami jakościowymi. Spawy są sprawdzane pod kątem integralności, a każda powierzchnia jest przygotowywana pod powłokę antykorozyjną poprzez piaskowanie lub śrutowanie, aby zapewnić optymalną przyczepność. To właśnie dbałość o każdy etap procesu produkcyjnego sprawia, że końcowy produkt jest nie tylko estetyczny, ale przede wszystkim niezawodny.
Odpowiednie technologie, takie jak optymalne zabezpieczenie przed korozją, to inwestycja, która zwraca się wielokrotnie. Brak korozji oznacza brak osłabień konstrukcji, co przekłada się na długowieczność i bezpieczeństwo całego systemu fotowoltaicznego. Wybierając dostawcę, należy zwracać uwagę nie tylko na cenę, ale przede wszystkim na zastosowane materiały i procesy produkcji, które gwarantują jakość i niezawodność, nawet po dekadach ekspozycji na surowe warunki zewnętrzne.
Co do kwestii kosztów materiałów, to dla konstrukcji pod panele na gruncie ze stali S350 zabezpieczonej specjalistyczną powłoką antykorozyjną, możemy spodziewać się, że cena materiału na kilowat (kWp) zainstalowanej mocy wyniesie średnio od 0,80 do 1,20 zł/Wp (bez kosztów montażu i paneli). Ta wartość może się zmieniać w zależności od globalnych cen stali i kosztów technologii zabezpieczających, ale generalnie utrzymuje się w tym zakresie, co w połączeniu z jej trwałością, jest bardzo atrakcyjną inwestycją długoterminową.
Zobacz także: Konstrukcje gruntowe PV: Ceny 2025 i analiza kosztów
Montaż konstrukcji gruntowych krok po kroku
Montaż konstrukcji pod panele na gruncie, choć może wydawać się skomplikowany, dzięki innowacyjnym projektom stał się zaskakująco prosty i szybki. Przykładem jest system, gdzie brak potrzeby fundamentów betonowych eliminuje wiele czasochłonnych i kosztownych etapów. Proces montażu przypomina składanie elementów dużej układanki, a precyzyjnie wykonane komponenty zapewniają, że każdy element pasuje idealnie, bez potrzeby dodatkowej obróbki na miejscu.
Pierwszym krokiem jest dokładne wytyczenie terenu, gdzie ma stanąć konstrukcja. To nic innego jak praca geodety – wyznaczamy osie i punkty odniesienia, które posłużą do prawidłowego rozmieszczenia pali. Mierzy się odległości z dokładnością do centymetrów, by zapewnić równomierny rozkład obciążeń i optymalne nasłonecznienie paneli. Czasem, zamiast klasycznego miernika, wykorzystuje się systemy GPS, szczególnie na większych farmach fotowoltaicznych, by osiągnąć najwyższą precyzję.
Zobacz także: Konstrukcja PV na gruncie 10kW: Cena 2025
Następnie przystępujemy do wbijania lub wkręcania pali gruntowych. To właśnie one stanowią oparcie dla całej konstrukcji. Używa się do tego specjalistycznych maszyn, które potrafią wbić pal w ziemię na głębokość od 1,5 do 2,5 metra, a nawet głębiej w zależności od nośności gruntu. Proces ten jest dynamiczny i zajmuje stosunkowo mało czasu – dla farmy o mocy 100 kW, wbicie pali może zająć 2-3 dni roboczych, zależnie od warunków geologicznych i sprzętu.
Po osadzeniu pali, następuje montaż belek poziomych, które łączą pale w solidny szkielet. Tutaj znowu, precyzja jest kluczowa. Elementy te często są już fabrycznie nawiercone, co znacznie przyspiesza ich łączenie za pomocą śrub i nakrętek. Jest to moment, w którym konstrukcja zaczyna nabierać swojego kształtu. Systemy modułowe, takie jak N2V, są zaprojektowane w taki sposób, aby poszczególne sekcje można było łączyć bez skomplikowanych spoin czy specjalistycznych narzędzi.
Kolejny etap to montaż profili, na których bezpośrednio opierają się panele fotowoltaiczne. Profile te są regulowane, co umożliwia dostosowanie kąta nachylenia paneli w zależności od pory roku czy szerokości geograficznej, a tym samym optymalizację wydajności całej instalacji. Jest to swego rodzaju fine-tuning, który pozwala wycisnąć z każdego promienia słońca jak najwięcej. Czasem producenci podają optymalne kąty nachylenia dla konkretnych regionów, co znacznie ułatwia to zadanie.
Zobacz także: Konstrukcja pod panele PV na gruncie – wymiary
Ostatnim etapem jest już właściwy montaż paneli fotowoltaicznych na gotowej konstrukcji. Panele są mocowane do profili za pomocą specjalnych klem i śrub, które zapewniają ich stabilne utrzymanie nawet w ekstremalnych warunkach wiatrowych. Standardowo, na metr kwadratowy powierzchni paneli, można liczyć obciążenie wiatrem od 130 do 200 kg/m², w zależności od strefy wiatrowej i lokalizacji, dlatego tak ważne są solidne mocowania.
Wszystkie elementy są zaprojektowane z myślą o szybkiej i intuicyjnej instalacji. Na przykład, zespół montażowy składający się z 3-4 osób jest w stanie zainstalować konstrukcję o mocy 10 kW w ciągu 1-2 dni roboczych, po uprzednim przygotowaniu gruntu. To oznacza, że czas przestoju terenu jest minimalny, a inwestycja szybciej zaczyna generować zyski. Takie rozwiązania świadczą o tym, że konstrukcje pod panele na gruncie to przemyślane systemy, które eliminują wąskie gardła tradycyjnych metod montażu.
Stabilność i trwałość konstrukcji w zmiennych warunkach
W obliczu rosnącej zmienności klimatu i ekstremalnych zjawisk pogodowych, stabilność i trwałość konstrukcji pod panele na gruncie stają się absolutnie krytycznymi aspektami. Odpowiedź na to wyzwanie leży w inżynierskim geniuszu, który pozwala na budowę systemów odpornych na huraganowe wiatry, nawalne deszcze, a nawet podmywanie gruntu. Nie jest to żadna czarna magia, lecz precyzyjne rozwiązania, które gwarantują bezpieczeństwo instalacji fotowoltaicznej w każdych warunkach.
Kluczowym elementem zapewniającym stabilność jest system mocowania do gruntu, który w przypadku nowoczesnych konstrukcji często opiera się na regulowanej głębokości wbijania nóg. To nie jest jednolita, sztywna wartość. Projektanci przewidują, że grunt może być zróżnicowany – od luźnych piasków, przez spoiste gliny, aż po podłoża kamieniste. Możliwość regulacji głębokości wbijania, w zakresie od 1,5 metra do nawet 4 metrów w szczególnie trudnych warunkach, pozwala na osiągnięcie wymaganej nośności i stabilności niezależnie od typu gleby. Dla gruntów o niskiej spoistości, jak na przykład piaski luźne, wymagane są głębsze pale lub większa ich liczba, by odpowiednio rozłożyć siły.
Obciążenia wiatrowe to prawdziwy nemesis dla instalacji fotowoltaicznych. W Polsce, zgodnie z normą PN-EN 1991-1-4, w zależności od strefy wiatrowej, ciśnienie dynamiczne wiatru może wynosić od 0,2 kN/m² (strefa I) do nawet 0,34 kN/m² (strefa III), co dla dużej powierzchni paneli przekłada się na ogromne siły. Odpowiednio zaprojektowana konstrukcja pod panele na gruncie musi uwzględniać te wartości, a jej elementy, takie jak słupy i belki, muszą być zwymiarowane z odpowiednim zapasem bezpieczeństwa. Standardowo, dobrej klasy konstrukcje są w stanie wytrzymać siłę wiatru przekraczającą 160 km/h, czyli praktycznie opierają się huraganom.
Warto zwrócić uwagę na materiały użyte do produkcji, takie jak stal konstrukcyjna S350 z powłoką antykorozyjną®, która gwarantuje odporność na czynniki zewnętrzne. Ta powłoka, oprócz ochrony przed korozją, działa również jako bariera dla promieniowania UV i substancji chemicznych zawartych w kwaśnych deszczach. Jest to zabezpieczenie na dziesięciolecia, minimalizujące potrzebę konserwacji i wymiany elementów.
Inżynierowie dbają o to, by każda konstrukcja była przemyślana pod kątem odprowadzania wody deszczowej i śniegu. Panele są często ustawiane pod kątem, który minimalizuje zaleganie śniegu (powyżej 20-30 stopni), co ma wpływ nie tylko na wydajność, ale również na obciążenie statyczne konstrukcji. Waga mokrego śniegu może wynosić od 100 do 200 kg/m³, a więc odpowiednie ułożenie paneli jest tutaj kluczowe.
Testy wytrzymałościowe i certyfikaty są kolejnym dowodem na stabilność i trwałość tych konstrukcji. Przed wprowadzeniem na rynek, każdy system poddawany jest rygorystycznym próbom, symulującym ekstremalne warunki atmosferyczne – od testów w tunelu aerodynamicznym po symulacje obciążeń statycznych. Certyfikaty takie jak ISO 9001 czy CE potwierdzają, że produkt spełnia europejskie normy jakości i bezpieczeństwa.
Krótko mówiąc, konstrukcja gruntowa N2V to nie tylko kawałek metalu; to złożony system inżynieryjny, zaprojektowany z myślą o maksymalnej niezawodności i bezpieczeństwie. Możliwość adaptacji do różnych warunków terenowych oraz wysoka odporność na czynniki zewnętrzne sprawiają, że inwestycja w taką instalację jest długoterminowym, bezpiecznym wyborem, który przetrwa dekady bezproblemowej pracy.
Aspekty prawne i pozwolenia na budowę konstrukcji PV
Poruszanie się po labiryncie przepisów prawnych związanych z budową instalacji fotowoltaicznych na gruncie to zadanie, które może przyprawić o zawrót głowy. Aspekty prawne i pozwolenia na budowę są kluczowe, a ich zaniedbanie może prowadzić do poważnych konsekwencji, takich jak nakazy demontażu czy wysokie kary finansowe. Zrozumienie, kiedy wymagane jest pozwolenie na budowę, a kiedy wystarczy zgłoszenie, jest absolutnie niezbędne.
W polskim prawie, Prawo Budowlane jest aktem, który reguluje te kwestie. Zgodnie z art. 29 ust. 4, instalacje fotowoltaiczne o mocy do 50 kW zainstalowane na gruncie nie wymagają pozwolenia na budowę. Wystarczy jedynie zgłoszenie do organu administracji architektoniczno-budowlanej. To dobra wiadomość dla właścicieli domów jednorodzinnych czy mniejszych firm, którzy planują postawić taką instalację.
Jednak diabeł tkwi w szczegółach. Zgłoszenie budowy instalacji o mocy do 50 kW musi zawierać szereg informacji. Należy dołączyć projekt zagospodarowania działki lub terenu, wykonany przez uprawnionego projektanta, z uwzględnieniem między innymi usytuowania instalacji względem granic działki, istniejących budynków, drzew i innych elementów. Trzeba również przedstawić parametry techniczne paneli i konstrukcji, w tym ich wysokość i powierzchnię.
Jeśli natomiast moc instalacji przekracza 50 kW, konieczne jest już uzyskanie pełnoprawnego pozwolenia na budowę. Proces ten jest znacznie bardziej złożony i czasochłonny. Obejmuje m.in. konieczność uzyskania decyzji o warunkach zabudowy (jeśli nie ma miejscowego planu zagospodarowania przestrzennego), a także projektu budowlanego z kompletną dokumentacją techniczną. Często wiąże się to również z koniecznością uzyskania opinii od innych urzędów, np. konserwatora zabytków, jeśli działka leży w jego obrębie.
Co więcej, wysokość konstrukcji ma znaczenie. Jeśli konstrukcja wraz z panelami przekracza 3 metry wysokości nad poziomem gruntu (dla konstrukcji na gruncie), może to wymagać dodatkowych uzgodnień, a nawet objąć ją przepisami dotyczącymi obiektów liniowych, co w praktyce bywa skomplikowane i generuje kolejne formalności. Jest to szczególnie ważne, gdy panele są montowane pod znacznym kątem nachylenia.
Istotnym aspektem jest również oddziaływanie na środowisko. Duże farmy fotowoltaiczne (zwykle powyżej 0,5 MW, choć bywają różnice w interpretacjach), mogą być kwalifikowane jako przedsięwzięcia mogące znacząco oddziaływać na środowisko, co wymusza przeprowadzenie procedury oceny oddziaływania na środowisko (OOŚ) i uzyskanie decyzji środowiskowej. To wydłuża cały proces i wymaga przygotowania obszernej dokumentacji.
Należy też pamiętać o miejscowych planach zagospodarowania przestrzennego (MPZP). Niektóre plany mogą wprost zabraniać lub ograniczać budowę instalacji fotowoltaicznych na danym terenie, np. ze względu na krajobraz, ochronę środowiska, czy przeznaczenie terenu. Zawsze warto sprawdzić, czy działka, na której ma stanąć instalacja, nie znajduje się na obszarze objętym takimi ograniczeniami.
Co jest ważne? To, by nie zaczynać prac przed uzyskaniem stosownych pozwoleń czy upływem terminu na wniesienie sprzeciwu do zgłoszenia. W razie braku reakcji urzędu w terminie 21 dni od zgłoszenia, uznaje się je za przyjęte (tzw. milcząca zgoda). To pozwala na rozpoczęcie prac. Podsumowując, aspekty prawne są nierozerwalnym elementem planowania konstrukcji pod panele na gruncie i wymagają równie dużej uwagi, jak same kwestie techniczne.
